schnick schnack systems 4E Bedienungsanleitung

Systemnetzteil generation 3
Vorschau ausblenden Andere Handbücher für 4E:

Werbung

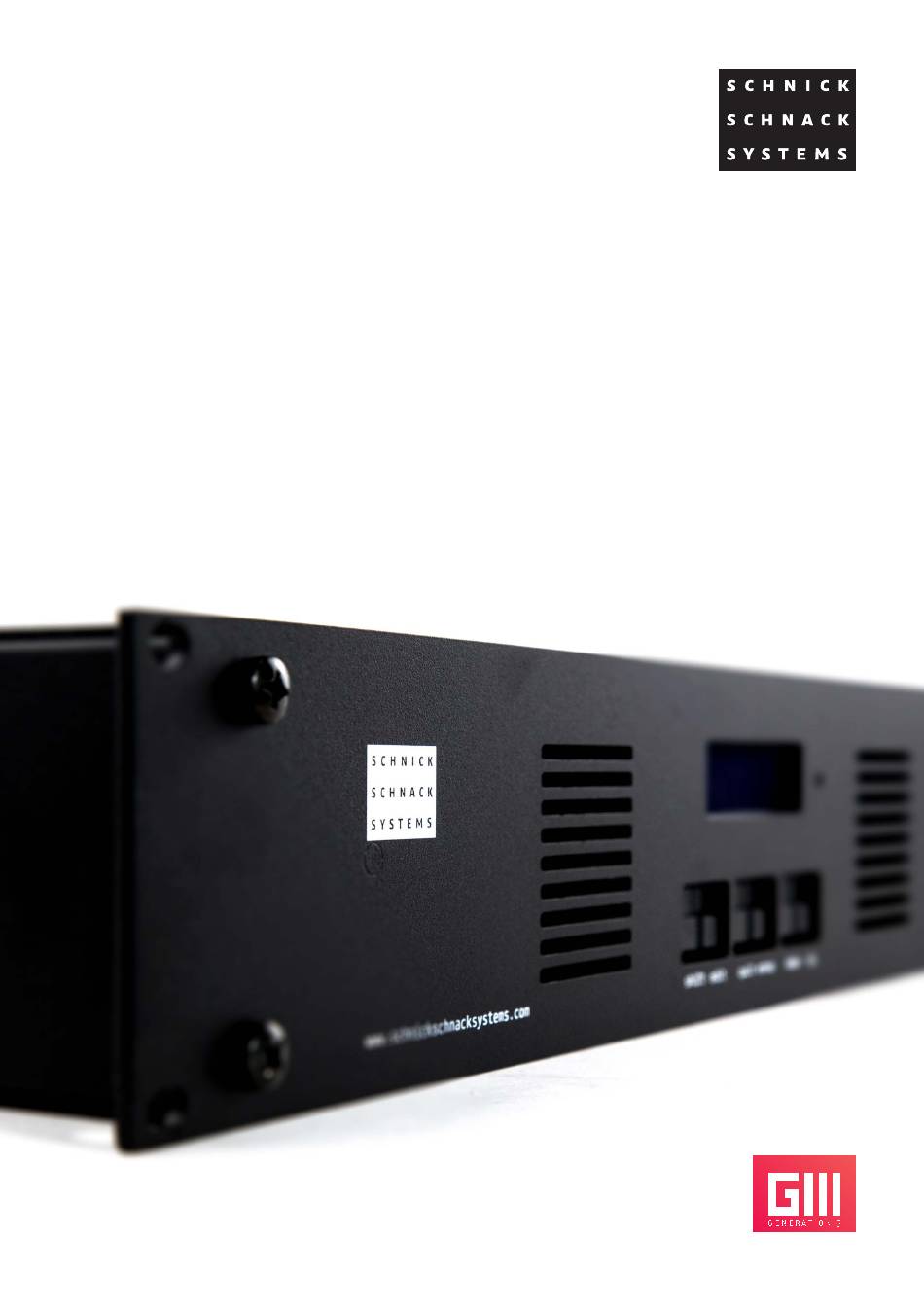

System-
netzteil 4E
Bedienungsanleitung
gültig ab Versionsnummer 3.2.x

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für schnick schnack systems 4E

  • Seite 1 System- netzteil 4E Bedienungsanleitung gültig ab Versionsnummer 3.2.x...
  • Seite 2 © 2016 Schnick-Schnack-Systems GmbH Stand Januar 2016: Alle technischen Daten sowie die Gewichts- und Maßangaben sind sorgfältig erstellt worden – Irrtümer vorbehalten. Eventuelle Farbabweichungen sind drucktechnisch bedingt. Änderungen, die dem Fortschritt dienen, behalten wir uns vor.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Übersicht Manual RGB Anschlüsse S3 Net Inbetriebnahme Update Verkabelung des Systems DMX Rig Check Menü Output Rig Check Menüführung ArtNet Monitor Menüauswahl ArtNet Test Mode Info Demo Mode Fast/Slow Manual Patch Werkseinstellungen QuickPatch Network Fehlermeldung QuickPatch DMX Software-Update Wiederholungs- und Kombinationsmöglichkeiten 12-13 Bedienungsanleitung Webserver 22-31...
  • Seite 4: Übersicht

    Übersicht Das Systemnetzteil 4E versorgt die Produkte der Serien L, B, C und M von Schnick- Schnack-Systems mit Spannung und Daten. Es besitzt vier unabhängige XLR4-Pol-Ausgänge und kann über Ethernet (Art-Net™, sACN) oder DMX512 angesteuert werden. Dadurch ist es kompatibel zu den meisten gängigen Lichtsteuerungen oder Medienservern.
  • Seite 5: Anschlüsse

    4e Anschlüsse Auf der Rückseite des Gerätes finden Sie folgende Anschlussmöglichkeiten: Filtereinsätze nur bei Netz spannung USB 1 Filtereinsätze nur bei Netzspannung von über 200V montieren! through von über 200V montieren! Lufteinlässe nicht abdecken und USB 2 Ethernet Lufteinlässe nicht abdecken und...
  • Seite 6: Inbetriebnahme

    Zirkulation auf der Vorderseite zu achten. Die Zulufttemperatur darf 35°C nicht überschreiten. Das Systemnetzteil 4E ist beim Rackeinbau auf Schienen zu lagern, damit die Rack- schienen die Frontplatte des Gerätes entlasten und die Wartung des Racks vereinfacht wird. Schließen Sie nacheinander den DMX-Eingang und den DMX-Ausgang, sowie die benötigten LED-Ausgänge an.
  • Seite 7: Verkabelung Des Systems

    4e Verkabelung des Systems Die Verkabelung des Systemnetzteils 4E ist recht einfach, wenn die folgenden Punkte beachtet werden: Die LED-Platinen werden untereinander mit Platinenkabeln mit vierpoligen System- steckern verbunden. Diese Kabel sind klein, leicht und preisgünstig und daher ideal zum Verbinden der LED-Platinen geeignet.
  • Seite 8: Menü

    Menü Auf der Frontseite des Gerätes finden Sie folgende Bedienfelder: SHIFT QUIT DOWN EDIT ENTER SHIFT+ Gebrauch in Verbindung mit... EDIT um rückwärts durch die Dateneingabefelder zu navigieren ENTER um bestimmte Vorgänge zu bestätigen EDIT navigiert durch die Datenfelder QUIT um den ausgewählten Modus oder das Submenü...
  • Seite 9: Menüführung

    4e Menüführung t: ... Main Menu: Welcome to Systemnetzteil 4E Info IP: ... v: 3.2..Main Menu: Manual Patch Main Menu: QuickPatch DMX Main Menu: QuickPatch Network Main Menu: Setup Menu Main Menu: Test Menu Main Menu:...
  • Seite 10: Menüauswahl

    Info Dieser Modus zeigt die Softwareversion, die IP-Adresse des t: ... Gerätes und die Gerätetemperatur an. Welcome to Systemnetzteil 4E IP: ... v: 3.2..Manual Patch Wenn man aus dem Modus QuickPatch in den Modus Manual Overwrite Patch with QuickPatch?
  • Seite 11: Quickpatch Network

    4e QuickPatch Network Für jeden Ausgang gibt es drei Felder. Im oberen Feld wird das Output: Universum (als Dezimalzahl) eingetragen. Das mittlere Feld Universe: definiert den ersten DMX-Channel des Universums (wenn die Informationen eines Universums auf mehrere Ausgänge Start-Ch: geroutet werden sollen).
  • Seite 12: Wiederholungs- Und Kombinationsmöglichkeiten Für Quickpatch Network Mode/Dmx Combine

    Wiederholungs- und Kombinationsmöglichkeiten für QuickPatch Network Mode/DMX Combine OFF: keine Kombination ALL: alle LEDs werden durch drei DMX-Kanäle gesteuert immer zwei LEDs werden verbunden immer drei LEDs werden verbunden immer vier LEDs werden verbunden immer fünf LEDs werden verbunden...
  • Seite 13: Wiederholungs- Und Kombinationsmöglichkeiten C16 Und C64

    4e Wiederholungs- und Kombinationsmöglichkeiten C16 und C64 • für LED-Kachel C50 • LED-Paneele C60-50 • für LED-Kachel C25 • für LED-Paneele C60-25 Wiederholungs- und Kombinationsmöglichkeiten Combine Device (CD) Nur bei DPB Mit dem Combine Modus CD können Sie unterschiedliche DPB-Produkte kombinieren, denn er erkennt, wieviel Kanäle ein LED-Produkt benötigt: zum...
  • Seite 14: Setup Menu

    Setup Menu Setup Menu: Output Setup Menu: Gain Display Auto Off...
  • Seite 15: Output Type

    • S3-DMX • DMX 512 • DPB Nach Setzen der Modi und Bestätigung der Änderungen mit SHIFT+ENTER startet das Systemnetzteil 4E neu, um die neuen Einstellungen zu übernehmen. Colour Gain Mit dieser Funktion lassen sich die Farbkanäle Rot, Grün und Colour Gain (off: 255) Blau dunkler stellen.
  • Seite 16: Test Menu

    Test Menu Test Menu: Manual RGB Test Menu: S3Net Test Menu: Update Test Menu: DMX Rig Check Test Menu: Output Rig Check Test Menu: ArtNet Monitor Test Menu: ArtNet Test TX Test Menu: Demo Slow Test Menu: Demo Fast...
  • Seite 17: Manual Rgb

    Manual RGB In diesem Menüpunkt hat man die Möglichkeit, mit dem Manual Color Mode Systemnetzteil 4E auf einfache Art und Weise eine Farbe für alle Ausgangskanäle einzustellen. Wie bei allen Menüpunkten wird auch hier das Feld durch Drücken der EDIT-Taste angewählt und mit den Tasten DOWN/UP bearbeitet.
  • Seite 18: Output Rig Check

    Output Rig Check Arbeitet als DMX-Sender. Jeder einzelne DMX-Kanal ist einzeln ansteuerbar und dimmbar. Output Rig Check Testmöglichkeit und Fehlersuche in bestehenden Installationen. Output Rig Check Output: Channel: 1 @ 100% ArtNet Monitor Monitor zeigt an, mit welcher Frequenz das eingestellte Universum empfangen wird.
  • Seite 19: Artnet Test Mode

    4e ArtNet Test Mode In diesem Modus arbeitet das Systemnetzteil 4E als ArtNet Test Mode Art-Net-Sender. Toff #uni State Hiermit kann man die Performance der Art-Net-Verkabelung 0.50 1.00 und der verwendeten Ethernet-Switches überprüfen, ohne das eine externe Art-Net-Quelle benötigt wird.
  • Seite 20: Werkseinstellungen

    Werkseinstellungen Wenn Sie die Tasten SHIFT+ENTER drücken, setzt sich das Gerät Restore Factory Defaults? auf die Werkseinstellungen zurück. Quit Enter Fehlermeldungen Wenn eine der Sicherungen, welche die Ausgänge vor Überlast Output Error schützen, ausfällt, blinkt die Anzeige auf und zeigt die neben- Out 1 Out 2 Out 3 Out 4 stehende Mitteilung.
  • Seite 21: Software-Update

    Kartenleseschlitz auf der Rückseite des Gerätes ein • Schalten Sie das Gerät wieder ein • Das Systemnetzteil 4E erkennt die Firmware auf der Karte und aktualisiert die Firmware auf diese Version. Die Software- aktualisierung wird im Display angezeigt •...
  • Seite 22: Bedienungsanleitung Webserver

    Bedienungs- anleitung Webserver...
  • Seite 23: Auf Den Webserver Zugreifen

    4e Auf den Webserver zugreifen Ethernet Activity Link Activity SD / mmc 1. Schritt Fuse Fuse Fuse Fuse Verbinden Sie den PC - mittels eines Netzwerkkabels - mit dem Netzteil. 2. Schritt Konfigurieren der Netzwerkkarte auf Art-Net. Achtung: vorherige Einstellungen notieren, damit diese später wieder eingetragen werden können.
  • Seite 24 3. Schritt IP-Adresse des Netzteils über Info anzeigen lassen. Systemnetzteil 4E IP 2.189.25.112 Ethernet Activity Link Activity 4. Schritt SD / mmc IP-Adresse in den Browser eingeben. Fuse Fuse Fuse Fuse...
  • Seite 25: Einstellungen Am Webserver

    4e Einstellungen am Webserver Startseite Hier werden die Grunddaten des Systemnetzteils 4E angezeigt. Durch Klicken auf den Button „Click to unlock“ können der Operation Mode, sowie der Name des Netzteils geändert wer- den.
  • Seite 26: Operation Mode

    Operation Mode Short Name/Long Name Es stehen Ihnen folgende Modi zur Verfügung: In diesen Feldern können Sie dem Netzteil einen individuellen Namen geben. QuickPatch Network (Seite 11) QuickPatch DMX (Seite 11) Die Namen werden in der grauen Leiste angezeigt und Manual RGB (Seite 17) erleichtern die Unterscheidung der Systemnetzteile.
  • Seite 27: Output Ports

    4e Output Ports Unter dem Menüpunkt „Output Ports“ finden Sie eine Übersicht über die Ausgänge des Netzteils. Hier können Sie den Output Mode, die maximale Datengeschwindigkeit und den Colour Gain einstellen. Refresh Output Mode Seite wird neu geladen, nicht gespeicherte Änderungen gehen Umschalten des Übergangsprotokolls zwischen DMX 512, S3-DMX...
  • Seite 28 LED-Devices Auf dieser Seite werden alle angeschlossenen, Generation 3-fä- higen, LED-Produkte aufgelistet. Zu den einzelnen Produkten werden verfügbare Informationen angezeigt. Diese umfassen u. a. Typ und Art des Produkts, als auch Statusinformationen wie Temperatur und Spannung. Ist der Output Mode des Ausgangs auf DMX gestellt, stehen keine Informationen zur Verfügung.
  • Seite 29: Log Files

    4e Log files Service-Seite zur Fehleranalyse (intern). Die Vorgänge im Netzteil werden protokolliert und erleichtern ge ge be nen falls die Fehleranalyse. Bei Bedarf können die Log-Dateien über „Download as“ als txt-Datei heruntergeladen werden. Die Log-Daten gehen bei einem Neustart oder bei Spannungsverlust verloren und werden ab diesen Moment neu protokolliert.
  • Seite 30: Network Overview

    Network Overview Diese Seite listet alle sich im gleichen Netzwerk befindlichen Systemnetzteile 4E und Pixel-Gates übersichtlich auf. Durch Klicken auf die IP gelangt man auf die Website des je- weiligen Geräts. Die Liste lässt sich über einen Klick auf die jeweilige Spalten-...
  • Seite 31 4e Help/Contact Über den Button „Download Support“ können Sie Logfiles herunterladen, die zur Fehleranalyse dienen.
  • Seite 32: Technische Daten

    Technische Daten Gehäuse 19 Zoll, zwei Höheneinheiten Maße 430mm (B × × × × Betriebsspannung 115-230V AC, 50-60Hz Leistungsaufnahme 800VA Ausgangsleistung maximal 6A pro Kanal Netzanschluss Kaltgerätestecker, verriegelbar DMX-Protokoll DMX 512 A-1990 USITT DMX-Eingang Neutrik XLR5-Pol DMX-Ausgang Neutrik XLR5-Pol...
  • Seite 33: Eu-Konformitätserklärung

    4e EU-Konformitätserklärung...
  • Seite 34: Tabelle Art-Net-Universen

    Umrechnungstabelle Art-Net™-Universen Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 35 4e Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 36 Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 37 4e Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 38 Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 39 4e Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 40 Art-Net™ Standard Schnick-Schnack-Systems MA-Lighting Numbering (Hexadecimal Numbering) (Decimal Numbering) Subnet Universe...
  • Seite 41 4e Art-Net™ Designed by and Copyright Artistic Licence Holdings Ltd...
  • Seite 42 Warum Schnick-Schnack-Systems? Schnick-Schnack-Systems GmbH Installationszeiten werden immer kürzer, während System- Mathias-Brüggen-Straße 79 komplexität und Kundenansprüche zunehmen. 50829 Köln Wir sind ein Partner, der selbst unter Termindruck hochwertige Telefon +49 (0) 221/99 20 19-0 und verlässliche Systeme liefert, die nicht nur schnell zu instal- +49 (0) 221/16 85 09-73 lieren, sondern auch einfach zu bedienen sind.
