Installieren der Cisco Servicemodule SM-X-16G4M2X oder SM-X-40G8M2X
Vorsicht
Tragen Sie immer ein Antistatikband und stellen Sie sicher, dass es beim Einsetzen oder Entfernen des
Servicemoduls SM-X-16G4M2X oder SM-X-40G8M2X einen guten Hautkontakt hat. Verbinden Sie das
geräteseitige Ende des Armbands mit dem metallenen Teil des Chassis.
Vorsicht
Fassen Sie Servicemodule nur am Rand an. Servicemodule sind ESD-empfindliche Komponenten und können
durch eine falsche Handhabung beschädigt werden.

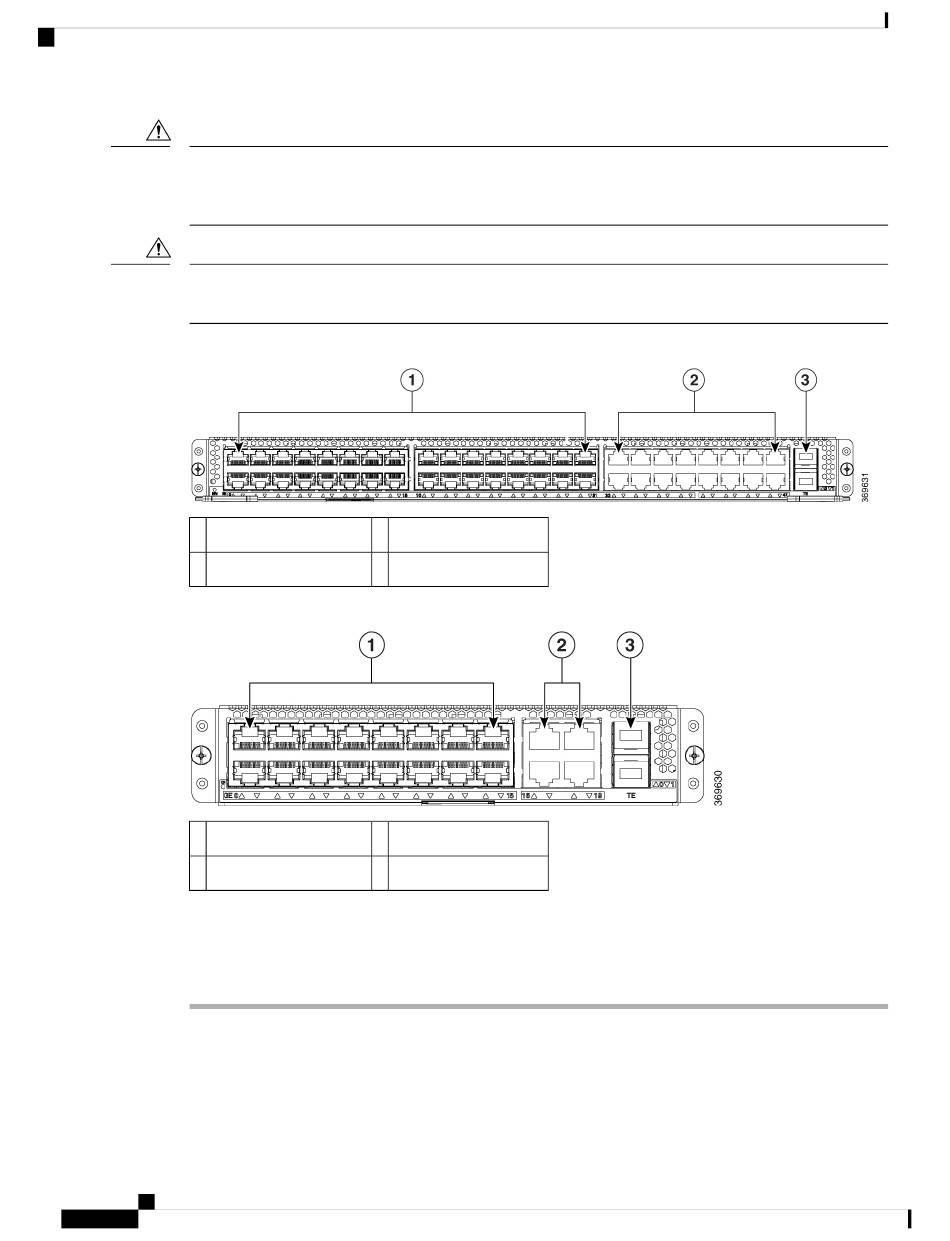

Abbildung 1: Cisco SM-X-40G8M2X
1
GE-Port aus Kupfer
2
2,5G-mGiG-Kupfer-Port
Abbildung 2: Cisco SM-X-16G4M2X
1
GE-Port aus Kupfer
2
2,5G-mGiG-Kupfer-Port
Gehen Sie folgendermaßen vor, um das Cisco Servicemodul SM-X-16G4M2X oder SM-X-40G8M2X auf
Ihrem Router zu installieren:
Prozedur
Schritt 1
Lesen Sie die Sicherheitshinweise, bevor Sie ein Modul austauschen.
Schritt 2
Entfernen Sie für das Cisco Modul SM-X-16G4M2X die Frontplatte, die über dem Steckplatz des Routers
montiert ist, den Sie verwenden möchten.
Installieren des Cisco EtherSwitch Service Module SM-X-16G4M2X oder SM-X-40G8M2X
6
Überblick über die Cisco Servicemodule SM-X-16G4M2X oder SM-X-40G8M2X
3
1G/10G SFP/SFP+-Port
3
1G/10G SFP/SFP+-Port
