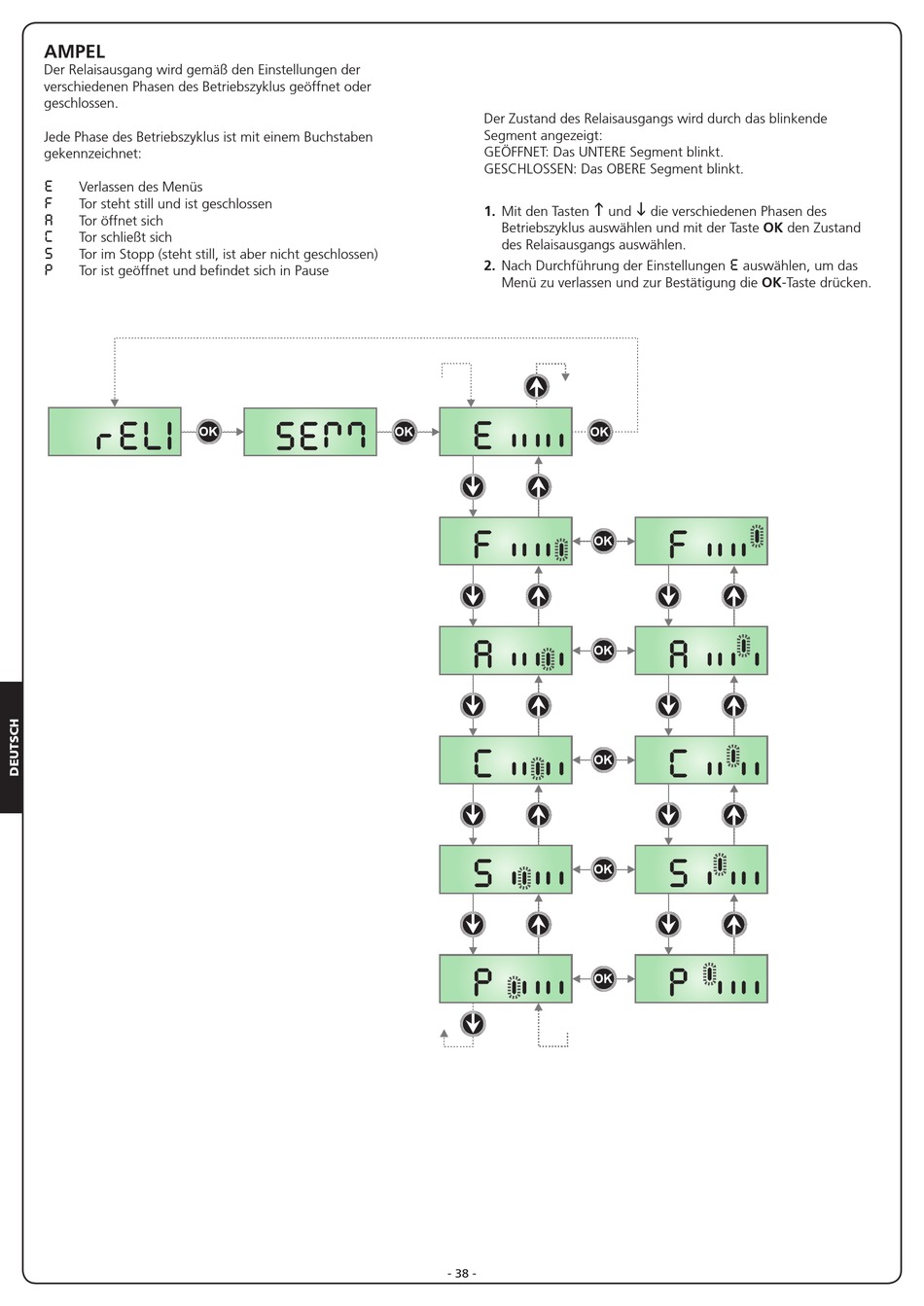

AMPEL
Der Relaisausgang wird gemäß den Einstellungen der
verschiedenen Phasen des Betriebszyklus geöffnet oder
geschlossen.
Jede Phase des Betriebszyklus ist mit einem Buchstaben
gekennzeichnet:
E
Verlassen des Menüs
F
Tor steht still und ist geschlossen
A
Tor öffnet sich
C
Tor schließt sich
S
Tor im Stopp (steht still, ist aber nicht geschlossen)
P
Tor ist geöffnet und befindet sich in Pause
rEL1
Der Zustand des Relaisausgangs wird durch das blinkende
Segment angezeigt:
GEÖFFNET: Das UNTERE Segment blinkt.
GESCHLOSSEN: Das OBERE Segment blinkt.
h
1. Mit den Tasten
und
Betriebszyklus auswählen und mit der Taste OK den Zustand
des Relaisausgangs auswählen.
2. Nach Durchführung der Einstellungen
Menü zu verlassen und zur Bestätigung die OK-Taste drücken.
E
F
A
C
S
P
- 38 -
i
die verschiedenen Phasen des
E
auswählen, um das
F
A
C
S
P
