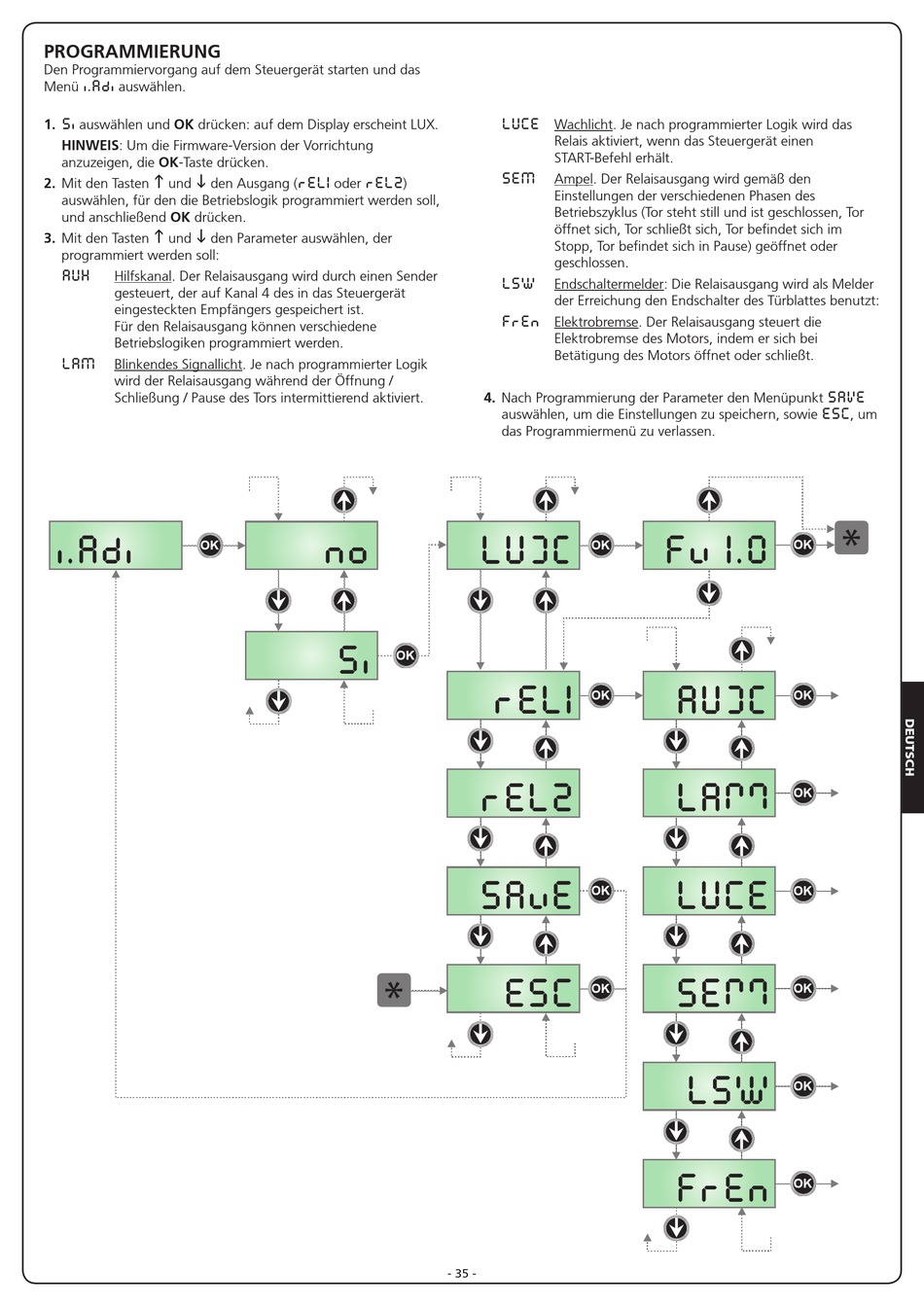

PROGRAMMIERUNG
Den Programmiervorgang auf dem Steuergerät starten und das
i.Adi
Menü
auswählen.
Si
1.
auswählen und OK drücken: auf dem Display erscheint LUX.
HINWEIS: Um die Firmware-Version der Vorrichtung
anzuzeigen, die OK-Taste drücken.
h
i
2. Mit den Tasten
und
den Ausgang (
auswählen, für den die Betriebslogik programmiert werden soll,
und anschließend OK drücken.
h
i
3. Mit den Tasten
und
den Parameter auswählen, der
programmiert werden soll:
AUX
Hilfskanal. Der Relaisausgang wird durch einen Sender
gesteuert, der auf Kanal 4 des in das Steuergerät
eingesteckten Empfängers gespeichert ist.
Für den Relaisausgang können verschiedene
Betriebslogiken programmiert werden.
LAM
Blinkendes Signallicht. Je nach programmierter Logik
wird der Relaisausgang während der Öffnung /
Schließung / Pause des Tors intermittierend aktiviert.
i.Adi
rEL1
rEL2
oder
)
no
Si
- 35 -
LUCE
Wachlicht. Je nach programmierter Logik wird das
Relais aktiviert, wenn das Steuergerät einen
START-Befehl erhält.
SEM
Ampel. Der Relaisausgang wird gemäß den
Einstellungen der verschiedenen Phasen des
Betriebszyklus (Tor steht still und ist geschlossen, Tor
öffnet sich, Tor schließt sich, Tor befindet sich im
Stopp, Tor befindet sich in Pause) geöffnet oder
geschlossen.
LSW
Endschaltermelder: Die Relaisausgang wird als Melder
der Erreichung den Endschalter des Türblattes benutzt:
FrEn
Elektrobremse. Der Relaisausgang steuert die
Elektrobremse des Motors, indem er sich bei
Betätigung des Motors öffnet oder schließt.
4. Nach Programmierung der Parameter den Menüpunkt
auswählen, um die Einstellungen zu speichern, sowie
das Programmiermenü zu verlassen.
rEL1
rEL2
SAvE
ESC
SAVE
ESC
Fv I.0
LUCE
LSW
FrEn
, um
