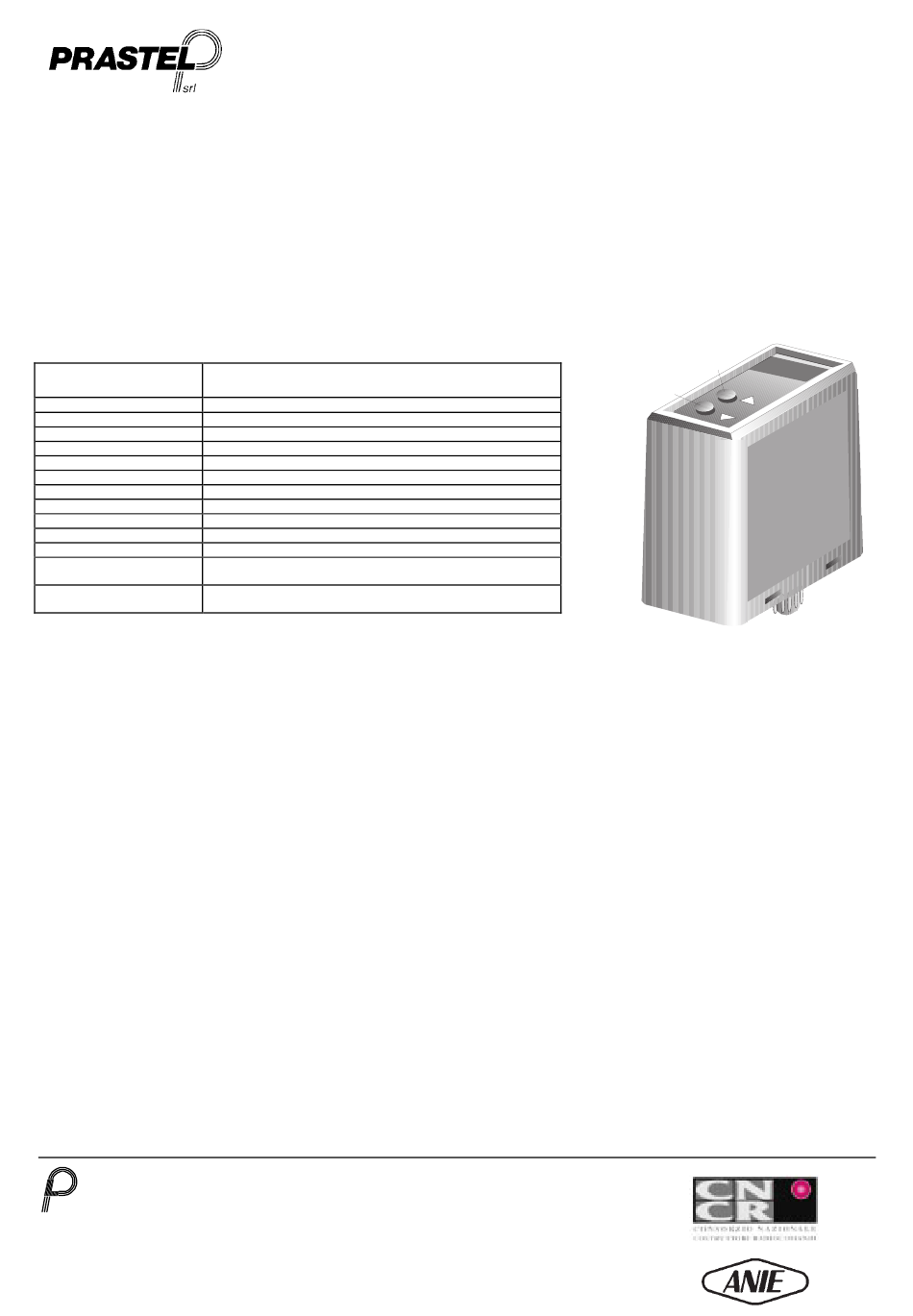

PRASTEL CNT/24 Bedienungsanleitung

1. DESCRIZIONE GENERALE
Il CNT è un contatore a microprocessore. Esso impiega un conteggio di tipo sequenziale di tecnologia avanzata in grado di soddisfare le esigenze più
diverse.
Tutta l'elettronica ha un elevato grado d'immunità ai disturbi anche perché è dotata di ingressi opto-isolati e di robuste usci te a relè. La memoria attiva,
di cui il dispositivo è dotato, assicura l'immagazzinamento dell'ultimo conteggio, anche in caso di mancanza d'alimentazione.
2. APPLICAZIONI
Generalmente impiegato per la gestione della segnalazione di "LIBERO" o "COMPLETO" nei parcheggi sia privati che pubblici, trova facile impiego
anche come contapezzi purché il segnale d'ingresso abbia durata minima di 50ms.
3. CARATTERISTICHE TECNICHE PRINCIPALI
CARATTERISTICA
ALIMENTAZIONE 12 - 24 Vac/dc CNT/24 - 230Vac CNT/220
CONTENITORE ABS PER ZOCCOLO UNDEKAL
DIMENSIONI/PESO 78X39X78 110g
DISPLAY 4 CIFRE A 7 SEGMENTI E 10mm DI ALTEZZA
GESTORE DELLE FUNZIONI MICROPROCESSORE
GRADO D'ISOLAMENTO IP 54
MEMORIA DATI MASSIMA 24 ORE IN ASSENZA DI ALIMENTAZIONE
PORTATA CONTATTI 2A @ 24 Vac
PROTEZIONI FILTRI SU TUTTI GLI INGRESSI DI CONTEGGIO (OPTOISOLATI)
SENSIBILITÀ INGRESSI DURATA MINIMA SEGNALI 50ms. DURATA MASSIMA INFINITA
TECNOLOGIA APPLICATA TRADIZIONALE + SMD
TEMPERATURA DI -40 / +85°C 95% UMIDITÀ RELATIVA
IMMAGAZZINAMENTO
TEMPERATURA DI -40 / +65°C 95% UMIDITÀ RELATIVA
FUNZIONAMENTO
4. FUNZIONAMENTO
Esistono tre modalità di funzionamento del contatore, AUTO, FULL e SPACE ( scritto SPCE sul display).
AUTO: e' la configurazione preimpostata all'accensione. Consiste nell'azionamento del relè quando il conteggio passa da 0001 o superiore, al valore
0000. In questa condizione il display mostra la scritta FULL lampeggiante che cessa nel momento in cui il conteggio torna al di sopra del valore di
soglia 0000. Es. 0001; 0002....0024.
FULL: il relè è azionato a significare la condizione di FULL (PIENO). Il conteggio è gestito ma non è evidenziato sul display. Tale funzione può
trovare impiego qualora si intenda, nel caso di un parcheggio, liberare l'area per effettuare, ad esempio, lavori di manutenzione. In tale condizione la
segnalazione esterna potrà indicare lo stato di pieno del parcheggio, evitando così l'ingresso delle auto ma continuando a gestire il conteggio di quelle
in uscita. Per il ripristino del funzionamento è sufficiente riportare il contatore CNT alla modalità AUTO (vedi punto 5 NOTE). A questo punto il
conteggio evidenziato è quello risultante dalle operazioni nel frattempo eseguite.
SPACE: il relè non è azionato e indica la condizione di SPACE (LIBERO). Il conteggio è gestito ma non è evidenziato sul display. Tale funzione
può risultare utile qualora non si intenda gestire, temporaneamente, l'accesso all'area di parcheggio. Il ritorno alla modalità AUTO (vedi punto 5
NOTE), consentirà il ripristino del funzionamento così come in precedenza impostato. A questo punto il conteggio evidenziato è quello risultante dalle
operazioni nel frattempo eseguite.
5. NOTE
Per variare la modalità di funzionamento, premere per 2 secondi il tasto MODE. Saranno così, ad ogni pressione, ciclicamente proposte nell'ordine le
seguenti modalità: AUTO, FULL e SPACE (SPCE).
Al ritorno alla modalità AUTO bisognerà attendere 5 secondi prima che il display mostri il valore del conteggio. In questa modalità una breve pressione
del tasto MODE farà incrementare il contatore mentre, la stessa pressione, sul tasto SET lo decrementa. Qualora si voglia impostare velocemente tale
valore si può premere per almeno 2 secondi il tasto SET, ed entrare in programmazione. Le successive pressioni dello stesso tasto permetteranno di
modificare, nell'ordine, le decine, le centinaia, le migliaia e le unità.
N.B. La pressione del tasto MODE per almeno 3 secondi è il RESET del contatore, il quale torna alla modalità AUTO con il conteggio a
0001.
PRASTEL S.r.l. Via del Vetraio, 7 40138 Bologna Italy - Tel. +39-51-6023311 Fax +39-51-538460
E-mail: info@prastel.com - Web site: http://www.prastel.com
CNT/24 – CNT/220 03_1999
ITALIANO
VALORI
CNT/24 - CNT/220
MODE
SET
