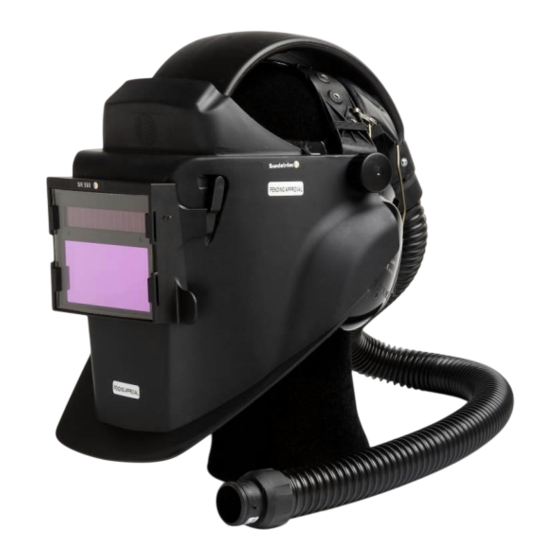

Sundstrom SR 590 Bedienungsanleitung
Schweißerschutzvisier
Vorschau ausblenden
Andere Handbücher für SR 590:
- Gebrauchsanleitung (45 Seiten) ,
- Gebrauchsanleitung (77 Seiten)
Verwandte Anleitungen für Sundstrom SR 590
Inhaltszusammenfassung für Sundstrom SR 590

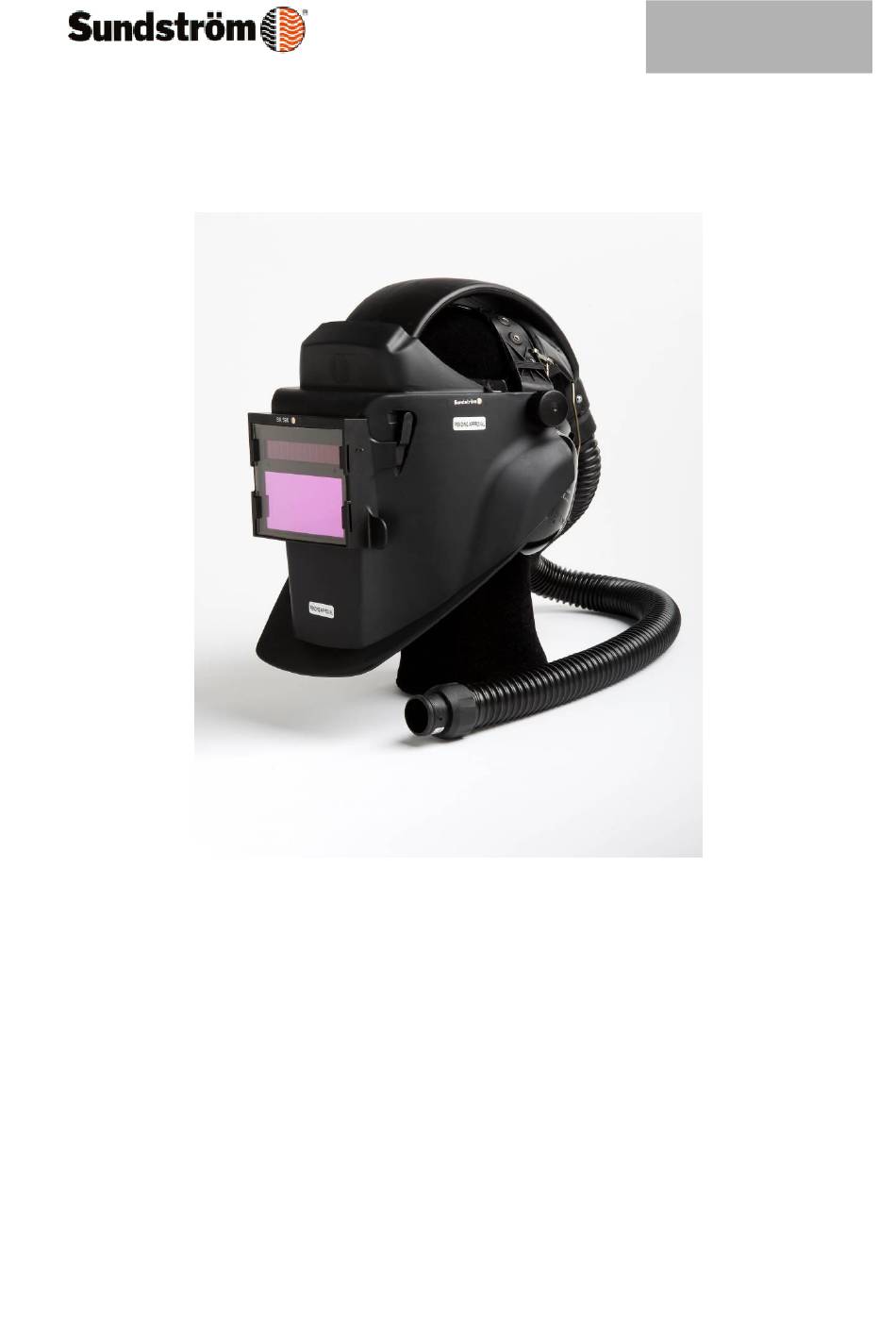

- Seite 1 Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 1 ab 22 Bedienungsanleitung SR 590 Schweißerschutzvisier...
-
Seite 2: Allgemeine Information
Luftzufuhrschläuchen SR 358/359/360 ist auch Bestandteil des Sundström-Druckluftprogramm, geprüft nach EN 14594:2005. Diese Kombination bildet das Atemschutzsystem mit kontinuierlichem Luftstrom. Bei der Wahl der Ausrüstung zusammen mit SR 590 sind folgende Punkte zu beachten: - Art der Schadstoffe. - Konzentrationen. -
Seite 3: Strömungskontrolle
Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 3 ab 22 4.1 Strömungskontrolle - Lesen Sie bitte vor der Prüfung die Gebrauchsanleitung für das Gebläse SR 500. - Schalten Sie das Gebläse ein. Anschließ den Schlauch von das Visier zu das Gerät oder Druckluftszusatz und... -
Seite 4: Visier Aufsetzen
Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 4 ab 22 4.2 Visier aufsetzen Lesen Sie bitte vor der Prüfung die Gebrauchsanleitung für das Gebläse SR 500. Vergewissern Sie sich, dass die die Schutzstufe Ihrer Sichtscheiben für Ihre Arbeit richtig eingestellt ist. - Seite 5 Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 5 ab 22 Stellen Sie bei Bedarf den Umfang des Kopfgestells ein, indem Sie den hinteren Knopf drehen. Das Kopfgestell muss fest auf Ihrem Kopf sitzen. Klappen Sie das Vorderteil herunter, indem Sie die Gesichtsdichtung unter Ihr Kinn ziehen.
- Seite 6 Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 6 ab 22 Achten Sie darauf, dass der Atemschlauch auf Ihrem Rücken entlang läuft und er nicht verdreht ist 4.3 Helm absetzen Verlassen Sie den verunreinigten Bereich, bevor Sie die Ausrüstung abnehmen.
- Seite 7 Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 7 ab 22 5.2 Reinigung Entfernen Sie vor der Reinigung den Gebläsefilter, die Batterie und den Gürtel und bauen Sie das Schweißglas aus dem Visier aus. Sundström Reinigungsservietten SR 5226, die reinigen und desinfizieren, werden für die tägliche Wartung...
-
Seite 8: Wechseln Des Schweißglases
Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 8 ab 22 5.3 Lagerung Lagern Sie die Ausrüstung nach der Reinigung an einer trockenen und sauberen Stelle bei Raumtemperatur. Vermeiden Sie eine direkte Sonneneinstrahlung oder sonstige Hitzequellen. Die Gebläsefilter werden am besten in einer fest verschlossenen Plastiktüte... -
Seite 9: Wechseln Der Inneren Vorsatzscheibe
Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 9 ab 22 Wechseln Sie das Schweißglas. Setzen Sie die Feder wieder ein. 6.2 Wechseln der inneren Vorsatzscheibe Die innere Vorsatzscheibe ist im Vorderteil hinter dem Glashalter eingelassen. - Seite 10 Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 10 ab 22 Heben Sie den Glashalter an. Drücken Sie die Vorsatzscheibe mit Ihren Fingern von der Visierinnenseite heraus. Setzen Sie die neue Vorsatzscheibe von außen ein. Verwenden Sie niemals eine innere Vorsatzscheibe aus Glas.
-
Seite 11: Befestigung Der Korrektionsgläser
Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 11 ab 22 6.3 Befestigung der Korrektionsgläser Korrektionsgläser stehen als Zubehör in vier Stärken mit 1,0 bis 2,5 Dioptrien zur Verfügung. Heben Sie den Glashalter an. Drücken Sie die Vorsatzscheibe mit Ihren Fingern von der Visierinnenseite heraus. -
Seite 12: Wechseln Der Äußeren Vorsatzscheibe
Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 12 ab 22 Platzieren Sie das Korrektionsglas so, dass es im Schlitz auf beiden Seiten der Öffnung ruht. Befestigen Sie die Vorsatzscheibe. 6.4 Wechseln der äußeren Vorsatzscheibe Die äußere Vorsatzscheibe befindet sich vor dem Schweißglas. -
Seite 13: Wechseln Der Gesichtsdichtung
Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 13 ab 22 Setzen Sie eine neue Vorsatzscheibe ein. 6.5 Wechseln der Gesichtsdichtung Die Gesichtsdichtung ist am Vorderteil mit einem Klettverschlussband und vier Gummizügen - zwei auf jeder Seite befestigt. - Seite 14 Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 14 ab 22 Ziehen Sie die Gesichtsdichtung vorsichtig herunter. Kleben Sie die neue Gesichtsdichtung auf das Klettverschlussband, beginnen Sie mittig auf der Vorderseite des Vorderteils. Befestigen Sie den engen Gummizug im...
- Seite 15 Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 15 ab 22 Befestigen Sie das Kopfgestell wieder am Vorderteil, bevor Sie es allerdings in Position bringen, befestigen Sie den Gummizug um die Seitenarme des Kopfgestells. Schrauben Sie das Kopfgestell in Position.
-
Seite 16: Wechseln Des Schweißbandes
Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 16 ab 22 6.6 Wechseln des Schweißbandes Ziehen Sie das alte Schweißband vorsichtig vom Klettverschlussband. Setzen Sie das neue Schweißband von der Mitte beginnend ein. -
Seite 17: Wechseln Des Glashalters
Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 17 ab 22 6.7 Wechseln des Glashalters Heben Sie der Halter an. Drücken Sie gleichzeitig die Halterarme aus deren Befestigung heraus. Verwenden Sie Ihre Fingern oder einen Schraubendreher. Halten Sie die den neuen Halter rechtwinklig zum Helm. -
Seite 18: Wechseln Des Atemschlauchs
Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 18 ab 22 Setzen Sie das Schweißglas und die Vorsatzscheibe ein. 6.8 Wechseln des Atemschlauchs Prüfen Sie, ob der O-Ring des Schlauches an Ort und Stelle sitzt. Schlauch anschließen und 1/8 Umdrehung im Uhrzeigersinn drehen. -
Seite 19: Wechseln Des Kopfgestells
Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 19 ab 22 6.9 Wechseln des Kopfgestells Entspannen Sie die zwei Seitenknöpfe. Bewahren Sie die Befestigungsteile auf (Knopf/Schraube/Scheibe). Entspannen Sie die Gummizüge der Gesichtsdichtung von den Seitenarmen des Kopfgestells. -
Seite 20: Befestigen Von Hörschutz
Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 20 ab 22 Befestigen Sie das Kopfgestell. Achten Sie darauf, dass der Stift in der Spezialscheibe in das Loch auf dem Vorderteil passt. 6.10 Befestigen von Hörschutz Der Hörschutz muss bügelartig aufgebaut sein, z. - Seite 21 Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 21 ab 22...
- Seite 22 Erstellt am: 2009-02-05 / JR Ausgabe: OI06H-4019 SR 590 Revidiert: Seite: 22 ab 22...
