Isoled SYS-PRO Serie Handbuch Seite 3

114442 | SYS-PRO SINGLECOLOR 3 ZONEN FUNK
EINBAU-FERNBEDIENUNG TOUCH + DMX OUTPUT, WEISS, 230V
114443 | SYS-PRO SINGLECOLOR 3 ZONEN FUNK
EINBAU-FERNBEDIENUNG TOUCH + DMX OUTPUT, SCHWARZ, 230V
Touchpanel fungiert als RF-Fernbedienung (2 Varianten zu verbinden)
Endnutzer kann zwischen 2 Varianten zu verbinden/entfernen wählen:
Benutzen der Match Taste
Verbinden:
Drücke die Match Taste des Empfänger und dann die ON
Taste des Touch Bedienfeldes.
Entfernen:
Drücke und halte die Match Taste des Empfängers für 5
Sek., leuchtet der LED Indikator 5x auf bedeutet das alle
verbundenen Fernbedienungen wurden entfernt.

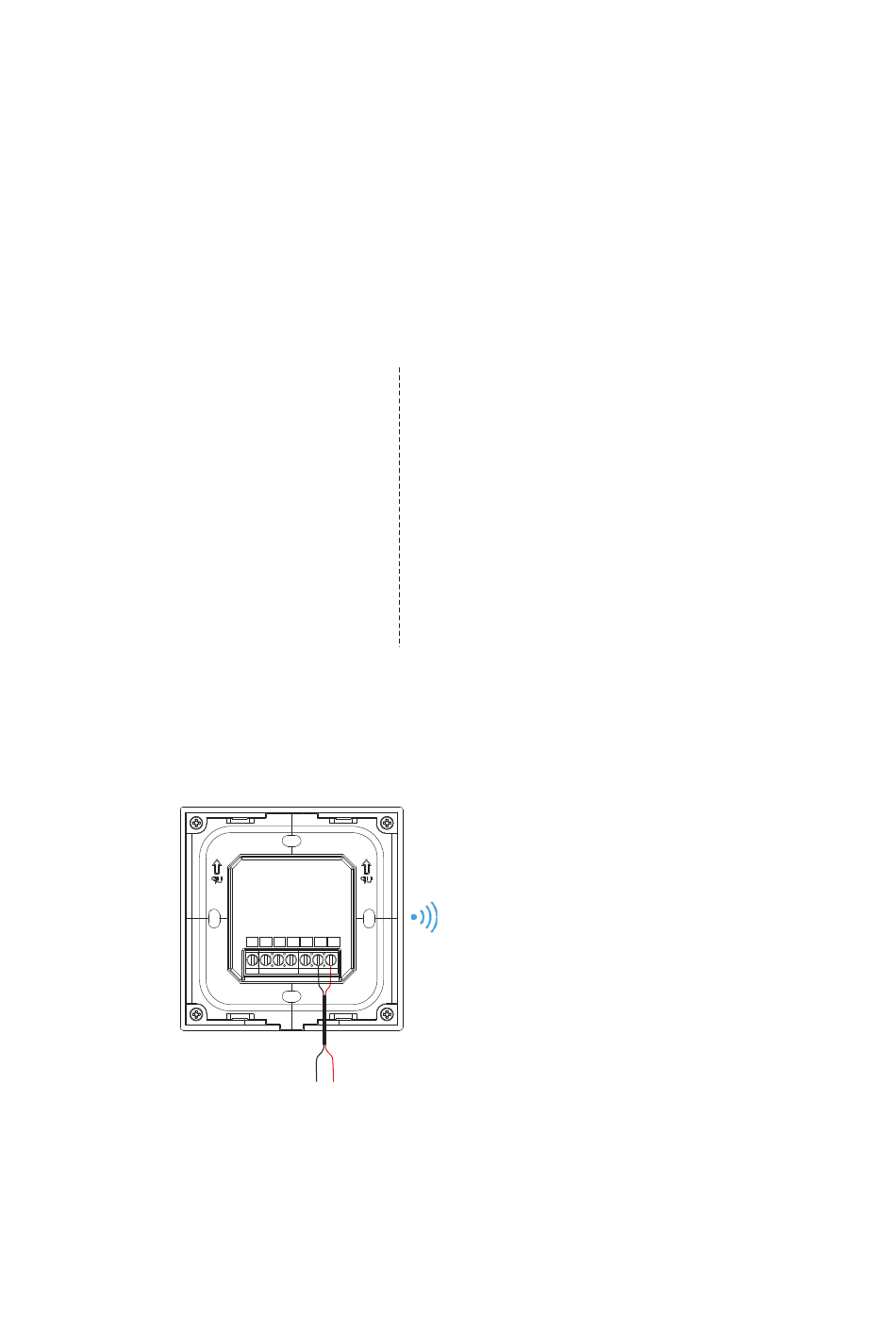

Schaltplan des Touchpanels
T16 / T16-1
T16-2 / T16-3
INPUT
DMX OUTPUT
85-265VAC
D+ D- GND N L
85-265V AC
T16,
T16-1,
T16-2,
T16-3
Benutzen des Power Neustarts
Verbinden:
Schalte den Empfänger aus und wieder ein, drücke dann die ON Taste des
Touch Bedienfeldes 3x. Leuchtet der LED Indikator nun 3x auf bedeutet das
die Fernbedienung ist erfolgreich verbunden.
Entfernen:
Schalte den Empfänger aus und wieder ein, drücken dann die ON Taste des
Touch Bedienfeldes 5x. Leuchtet der LED Indikator nun 5x auf bedeutet das
alle verbundenen Fernbedienungen wurden erfolgreich entfernt.
Wall Mounted Touch Panel
