Isoled SYS-PRO Serie Handbuch Seite 2

114442 | SYS-PRO SINGLECOLOR 3 ZONEN FUNK
EINBAU-FERNBEDIENUNG TOUCH + DMX OUTPUT, WEISS, 230V
114443 | SYS-PRO SINGLECOLOR 3 ZONEN FUNK
EINBAU-FERNBEDIENUNG TOUCH + DMX OUTPUT, SCHWARZ, 230V

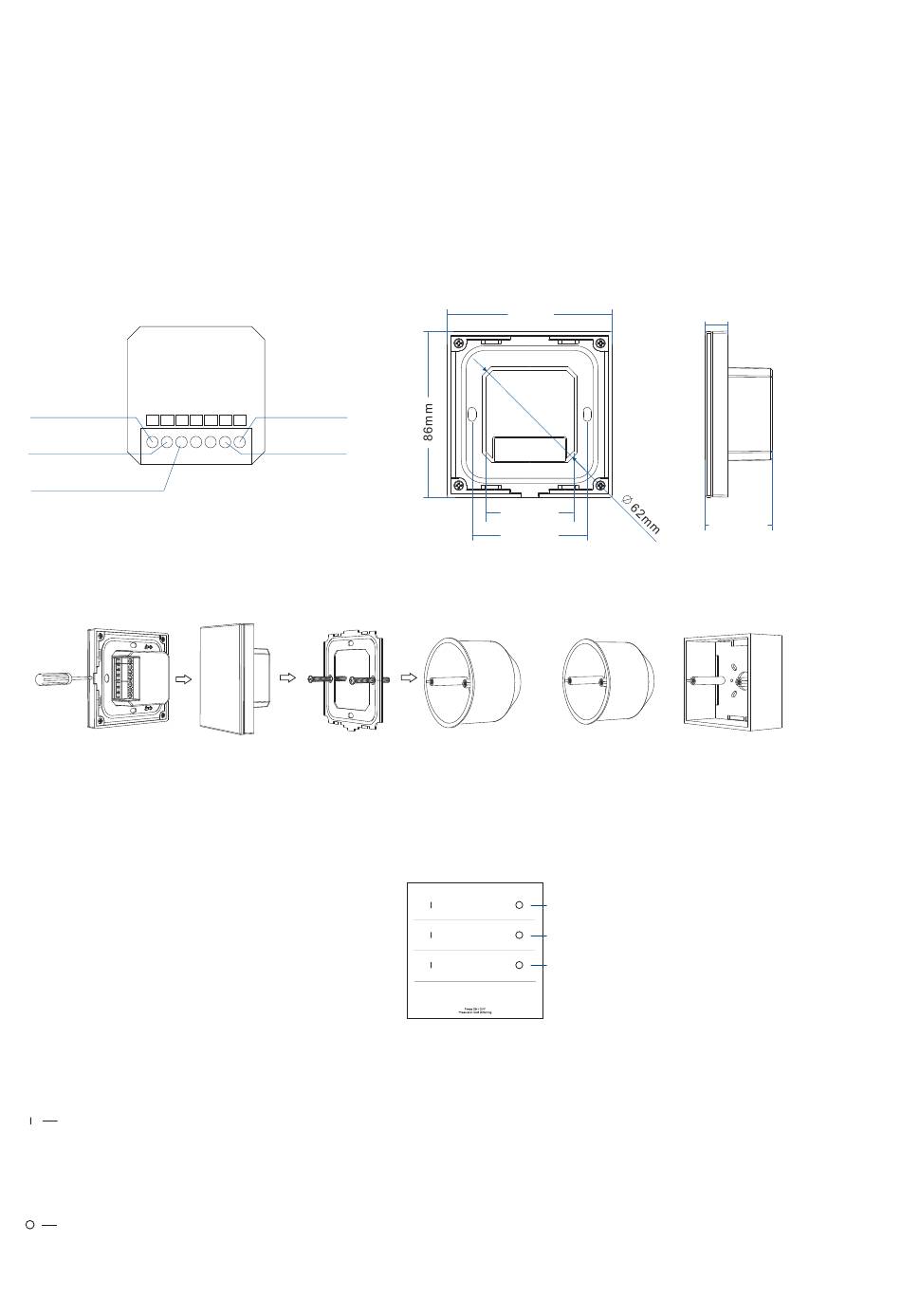

Dimensionen und Installation
T16
T16-2 / T16-3
DMX Ausgang +
DMX OUTPUT
D+ D- GND
DMX Ausgang -
DMX Signal GND
Aufbau:
Demoniteren
Tastenfunktion
Zone1
T16-1
ON Taste
Drücken: Schaltet das Licht in der jeweiligen Zone an.
Langes drücken (1-6 Sek.): Dimmt das Licht heller sofern Licht eingeschaltet.
OFF Taste
Drücken: Schaltet das Licht in der jeweiligen Zone aus.
Gedrückt halten (1-6 Sek.): Dimmt das Licht dunkler sofern eingeschaltet.
Gedrückt halten (5 Sek.): Farbton einstellen wenn Licht ausgeschaltet.
User Manual Ver 1.0.2
/ T16-1
AC Eingang L
INPUT
85-265VAC
N L
AC Eingang N
Touch Bedienfeld Basisplatte
T16-2
T16,
T16-1,
T16-2,
T16-3
86mm
45.5mm
59mm
Basis
Zone1
Zone2
T16-3
www.iskydance.com
Wall Mounted Touch Panel
11.5mm
Typische Basis:
European style
86 size
Zone1
Zone2
Zone3
T16
35mm
Zone1
Zone2
Zone3
Zone4
