Montageanleitung

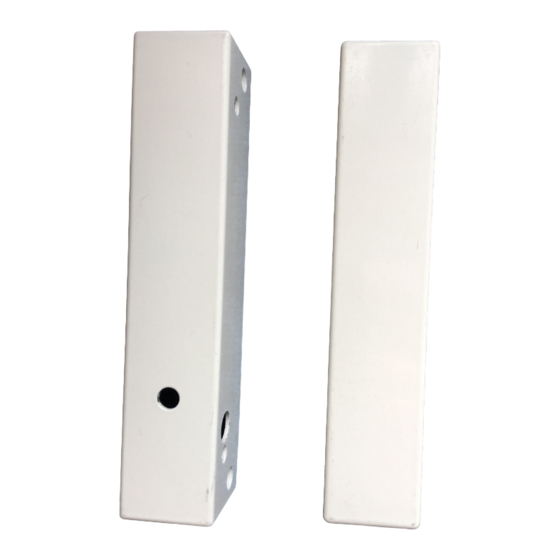

Aufbau-Montagesatz
Art.-Nr. 019024 / 019025
für Elektromechanisches Sperrelement 1 und 3
Art.-Nr. 019030.20 / 019033 / 019032
P00729-47-002-02
2008-08-13
so nicht!
so
oder so
Türblatt
Sperrelement
Gegenstück
Rahmen
D
Änderungen
GB
vorbehalten
Werbung
Verwandte Anleitungen für Honeywell 019024
Inhaltszusammenfassung für Honeywell 019024
- Seite 1 Montageanleitung Aufbau-Montagesatz Art.-Nr. 019024 / 019025 für Elektromechanisches Sperrelement 1 und 3 Art.-Nr. 019030.20 / 019033 / 019032 so nicht! oder so Sperrelement Gegenstück Rahmen Türblatt P00729-47-002-02 Änderungen vorbehalten 2008-08-13...
-
Seite 2: Montage
ACHTUNG bei FH-Türen: Beachten Sie bitte die einschlägigen Vorschriften! Lieferbar ist der Aufbau-Montagesatz in zwei verschiedenen Versionen: (siehe Abbildungen auf Seite 4) Art.-Nr. 019024 für Türblatt erhöht Art.-Nr. 019025 für Türblatt und Rahmen plan Montage auf Glastüren siehe 2.6 ! Montage Kabelführung... - Seite 3 Montageanleitung Aufbau-Montagesatz Montagewinkel montieren Sperrelement einbauen Werkseitig montierten Stulp entfernen, Rahmen Sperrelement in das Gehäuse einführen und mit 2 Senkkopfschrauben M3x10 festschrauben. Gehäuse mit Sperrelement auf Montage- winkel aufsetzen und mit 2 Senkkopf- Montagewinkel Türblatt für Sperrelement schrauben M4x20 festschrauben. (Die Montagewinkel 8mm max.
- Seite 4 Montageanleitung Aufbau-Montagesatz Montage bei erhöhtem Türblatt, Art.-Nr. 019024 Türblatt Rahmen Gegenstück Sperrelement ausgefahrener Verschlussbolzen Montage bei planem Türblatt, Art.-Nr. 019025 Türblatt Rahmen Gegenstück Sperrelement ausgefahrener Verschlussbolzen Ein evt. erforderlicher Höhenausgleich zwischen Sperrelement und Gegenstück kann mit den Distanzplatten erfolgen, die unter einen der beiden Montagewinkel gelegt werden (±4 mm in 1 mm-Schritten).
- Seite 5 Montageanleitung Aufbau-Montagesatz Montage auf Glastüren Um das elektromechanische Sperrelement 1 oder 3 auch an Vollglastüren einsetzen zu können, sind in den Aufbau-Montagesätzen Art.-Nr. 019024 und 019025 jeweils zwei Abdeckplatten enthalten. Zur Montage: Beachten Sie die Maßangaben in Absatz 2.2 - Montagewinkel montieren.
- Seite 6 Montageanleitung Aufbau-Montagesatz Gegenstück mit Magnet Bohrungen für Magnet. Nur erforderlich, wenn ein Sperrelement mit Magnetkontakt verwendet wird. Æ11 Sperrelement 1 Sperrelement 3 Honeywell Security Deutschland Novar GmbH Johannes-Mauthe-Straße 14 P00729-47-002-02 D-72458 Albstadt 2008-08-13 www.honeywell.com/security/de © 2008 Novar GmbH...
-
Seite 7: Mounting Instructions
Mounting Instructions Mounting Set Item no. 019024 / 019025 for electromechanical blocking element 1 and 3 Item no. 019030.20 / 019033 / 019032 Incorrect! Correct Correct Blocking element Counter unit Frame Door leaf P00729-47-002-02 Subject to change without notice 2008-08-13... - Seite 8 ATTENTION with fire-retardant doors: Observe the relevant regulations!! The mounting set is available in two different versions: (See illustrations on page 10) Item no. 019024 for raised door leaf Item no. 019025 for flush door leaf and frame Mounting on glass doors see 2.6 !!
- Seite 9 Mounting Instructions for Mounting Set Install mounting bracket Install blocking element Remove the face plate installed at the Frame factory. Insert the blocking element in the housing and screw tight with 2 countersunk head screws M3x10. Place the housing together with the blocking element on the mounting bracket and Door leaf Mounting bracket...
- Seite 10 Mounting Instructions for Mounting Set Mounting with raised door leaf, Item no. 019024 Door leaf Frame Counter unit Blocking element Extended locking bolt Mounting with flat door leaf, Item no. 019025 Door leaf Frame Counter unit Blocking element Extended locking bolt...
- Seite 11 2.6 Mounting on glass doors In order to facilitate the use of the electromechanical blocking element 1 or 3 on glass doors, two cover plates are included in the mounting kits Item no. 019024 and 019025. Mounting Pay attention to the dimensions indicated in the i llustration in 2.2 - Install mounting bracket.
- Seite 12 Counter unit with magnet Borehole for magnet. Only required, if a blocking element with magnetic contact is used. Dimensions in mm. Æ11 Blocking element 1 Blocking element 3 Honeywell Security Deutschland Novar GmbH Johannes-Mauthe-Straße 14 P00729-47-002-02 D-72458 Albstadt 2008-08-13 www.honeywell.com/security/de...
