Doepke
DSS 4R Operating Signal Sensor
Inhaltsverzeichnis
1. Allgemeines.............................. 2
2. Wichtige Hinweise vorab.......... 2
3. Kodierung................................. 2
4. Inbetriebnahme ........................ 3
5. Garantie ................................... 3
6. Technische Daten .................... 4
Dupline
Tastsignalsensor DSS 4R
Bedienungsanleitung
Table of Contents
7. General Information ................. 5
8. Important Notes in Advance ..... 5
9. Coding...................................... 5
10. Putting into Service .................. 6
11. Guarantee ................................ 6
12. Technical Data ......................... 7
13. Anschlussbeispiel / Conn. Ex. .. 8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Doepke Dupline DSS 4R
Inhaltszusammenfassung für Doepke Dupline DSS 4R
-
Seite 1: Inhaltsverzeichnis

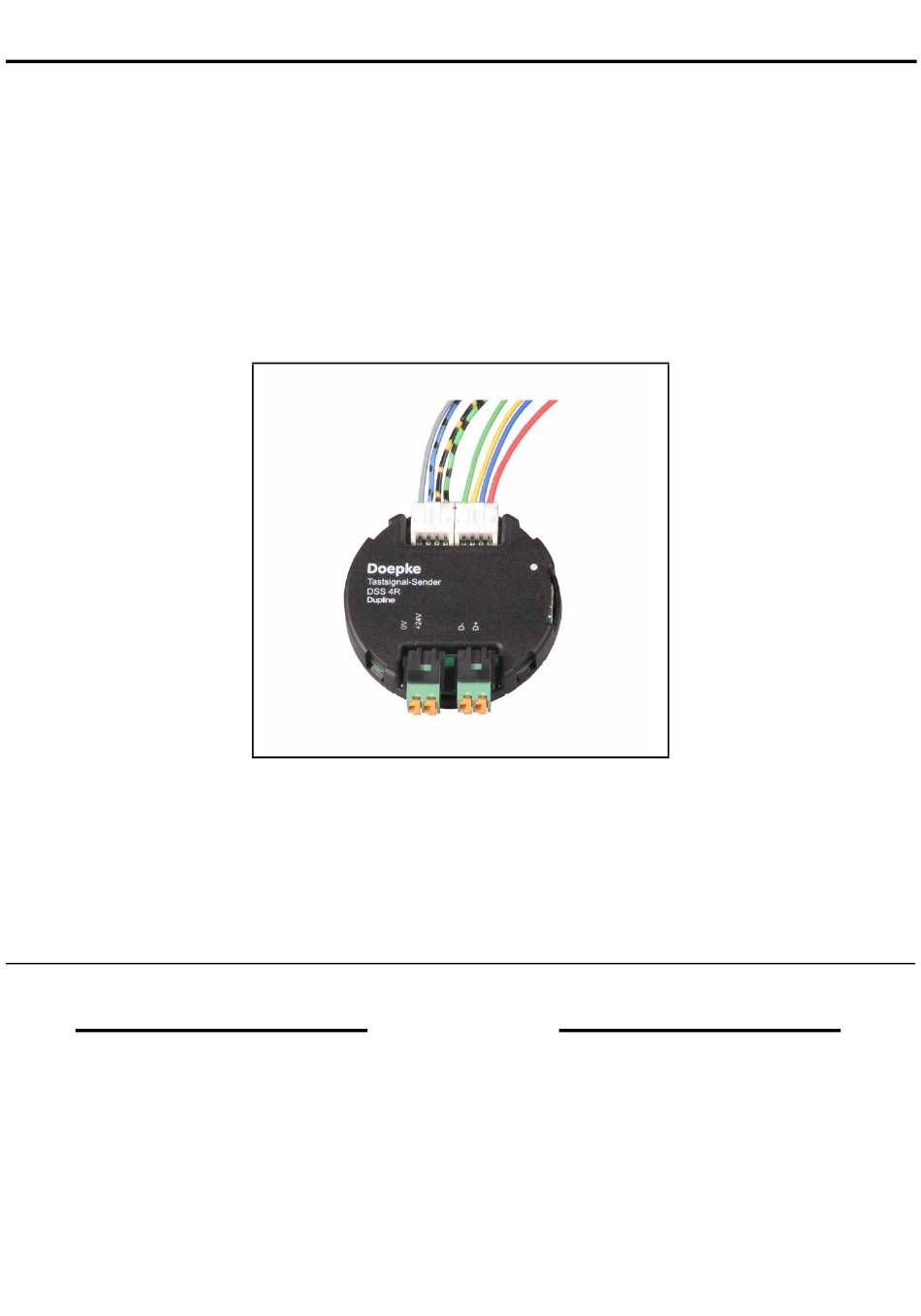

Doepke Dupline Tastsignalsensor DSS 4R DSS 4R Operating Signal Sensor Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines......2 7. General Information ....5 2. Wichtige Hinweise vorab..2 8. Important Notes in Advance ..5 3. Kodierung......... 2 9. -
Seite 2: Allgemeines
Doepke 1Inhaltsverzeichnis Bedienungsanleitung Tastsignalsensor DSS 4R 1. Allgemeines Der Tastsignalsensor DSS 4R ist eine Komponente des Dupline Installationssystems und ermöglicht die Einbindung von Standardtastern mit Rückmeldung. Er verfügt über 4 Eingangskanäle und 2 Rückmeldekanäle mit der zusätzlichen Möglichkeit, den Bus- zustand anzuzeigen (BUS-OK-LED). -
Seite 3: Inbetriebnahme
Doepke Kanäle, die nicht benötigt werden, sollten unkodiert bleiben. Die Kodierung des Sen- sors kann ohne Versorgungsspannung oder Dupline-Signal vorgenommen werden und erfolgt mithilfe des Flachstecker-Kodierkabel DKP 2. Auf richtige Polarität des Kodier- kabels ist zu achten, eine Verpolung führt aber nicht zur Zerstörung. Die Kodierung bleibt dauerhaft erhalten, kann aber jederzeit überschrieben werden. -
Seite 4: Technische Daten
Doepke 6. Technische Daten Min. Typ. Max. Dupline Stromaufnahme 750 µA Eingangskanäle 4 Tastsignaleingänge Ausgangskanäle 2 Rückmeldekanäle Eingänge Art Halbleitereingänge Spannung 21,5 VDC 24 VDC 26,5 VDC Stromaufnahme entfällt Kontaktbelastung 1 mA Erlaubter 1 kOhm Kontaktinnenwiderstand Leitungslänge Ausgänge (Rückmeldung) Art Transistor-Halbleiterausgänge, 24 VDC open collector... -
Seite 5: Operating Instructions
Doepke 1Table of Contents Operating Instructions DSS 4R Operating Signal Sensor 7. General Information The DSS 4R operating signal sensor is a component of the Dupline installation system and enables conventional push-buttons to be linked to the system. It is provided with 4 input and 2 acknowledge channels and, in addition, offers the possibility of indicating the bus status (BUS-OK LED). -
Seite 6: Putting Into Service
Doepke Encoding the sensors requires neither a supply voltage nor the Dupline signal and is carried out with the aid of the DKP 2 flat-plug coding cable. Attention should be paid to the correct polarity of the coding cable; incorrect polarity will not, however, cause per- manent damage. -
Seite 7: Technical Data
Doepke 12. Technical Data Min. Typ. Max. Dupline Current input 750 µA Input channels 4 operating signal inputs Output channels 2 acknowledgement outputs Inputs Type Semiconductor inputs Voltage 21.5 VDC 24 VDC 26.5 VDC Power supply not applicable Contact load 1 mA Permissible inh. -
Seite 8: Anschlussbeispiel / Conn. Ex
Doepke 13. Anschlussbeispiel / Conn. Ex. Sollten Sie Fragen zu diesem Produkt In case of queries concerning this product oder zum Dupline-System haben, wen- or the Dupline system please contact: den Sie sich bitte an: Doepke Schaltgeräte GmbH & Co. KG Stellmacherstraße 11...
