Dupline
Bewegungsmelder DBM 1
DBM 1 Proximity Detector
Bedienungsanleitung
Operating Instructions
3931184/2009.02/G
Table of Contents
9. General Information ................. 5
10. Important Notes in Advance ..... 5
11. Coding...................................... 5
12. Installation ................................ 5
13. Settings .................................... 6
14. Indicators.................................. 6
15. Guarantee ................................ 7
16. Technical Data ......................... 7
17. Zeichnungen / Drawings .......... 8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Doepke Dupline DBM 1
Inhaltszusammenfassung für Doepke Dupline DBM 1
-
Seite 1: Inhaltsverzeichnis

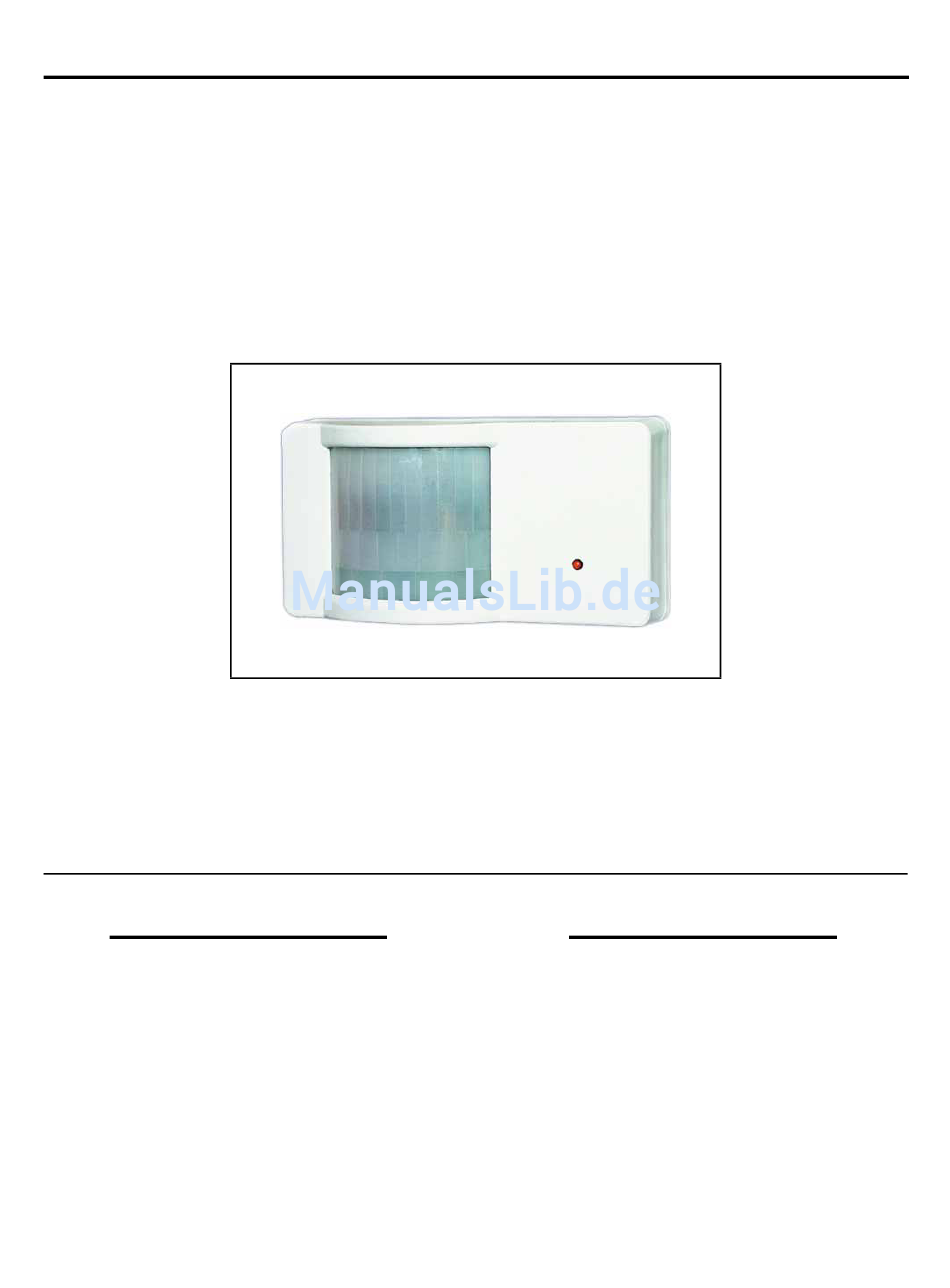

Doepke Dupline Bewegungsmelder DBM 1 DBM 1 Proximity Detector Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines......2 9. General Information ....5 2. Wichtige Hinweise vorab..2 10. Important Notes in Advance ..5 3. Kodierung......... 2 11. Coding........5 4. -
Seite 2: Allgemeines
Doepke 1- Inhaltsverzeichnis Bedienungsanleitung Bewegungsmelder DBM 1 1. Allgemeines Der DBM 1 ist eine Komponente des Dupline-Installationssystems und ermöglicht die Erfassung von Personenbewegungen in Innenräumen über den Dupline-Bus. Er eignet sich somit u.a. für Beleuchtungssteuerung. Der integrierte, passive Infrarotfühler erfasst Temperaturänderungen in den Detektions- zonen zwischen 0,5 und 5 Pulse/s. -
Seite 3: Einstellungen
Doepke Folgende Tabelle zeigt die Anschlussbelegung: Klemme Beschreibung Klemme Beschreibung Dupline Signalleiter - Dupline Signalleiter + Verbindungen zwischen dem Dupline-Signal und dem Erdpotenzial führen zu Störun- gen und sind nicht zulässig. Auf die richtige Polarität des Dupline-Signals ist zu achten. -
Seite 4: Garantie
Doepke Durch die Nutzung einer anderen Adresse lassen sich jedoch auch Funktionen, wie z.B. ein zyklisches Blinken, realisieren. Anzeige Beschreibung Rote LED Aus: Kanal 5 nicht aktiviert / Ein: Kanal 5 aktiviert 7. Garantie Für fachgerecht montierte, unveränderte Geräte gewähren wir ab Kauf durch den End- verbraucher die gesetzliche Gewährleistungsfrist. -
Seite 8: Zeichnungen / Drawings
Doepke 17. Zeichnungen / Drawings Sollten Sie Fragen zu diesem Produkt oder In case of queries concerning this product zum Dupline-System haben, wenden Sie sich or the Dupline system please contact: bitte an: Doepke Schaltgeräte GmbH & Co. KG Stellmacherstraße 11...
