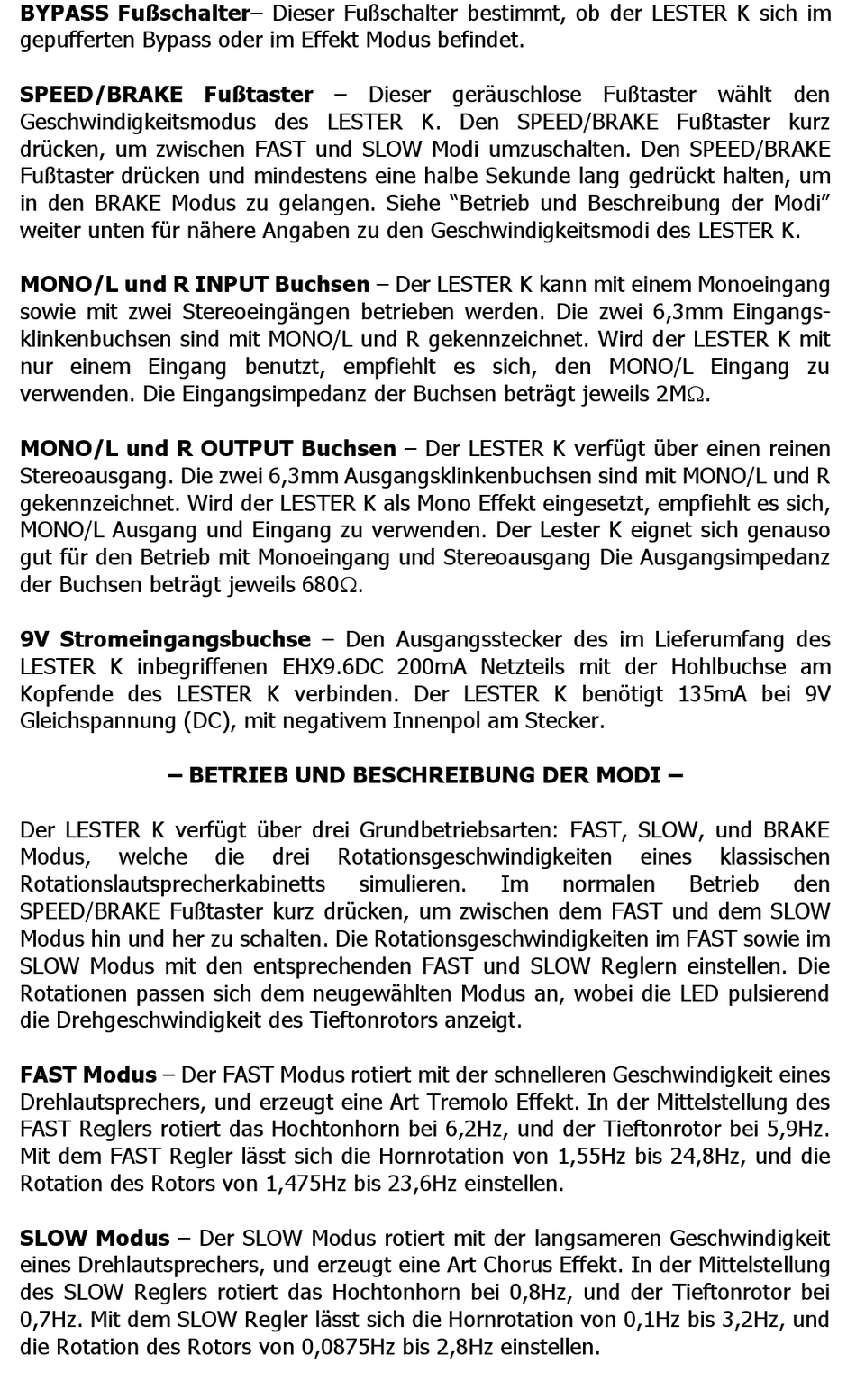

BYPASS Fußschalter– Dieser Fußschalter bestimmt, ob der LESTER K sich im
gepufferten Bypass oder im Effekt Modus befindet.
SPEED/BRAKE Fußtaster – Dieser geräuschlose Fußtaster wählt den
Geschwindigkeitsmodus des LESTER K. Den SPEED/BRAKE Fußtaster kurz
drücken, um zwischen FAST und SLOW Modi umzuschalten. Den SPEED/BRAKE
Fußtaster drücken und mindestens eine halbe Sekunde lang gedrückt halten, um
in den BRAKE Modus zu gelangen. Siehe "Betrieb und Beschreibung der Modi"
weiter unten für nähere Angaben zu den Geschwindigkeitsmodi des LESTER K.
MONO/L und R INPUT Buchsen – Der LESTER K kann mit einem Monoeingang
sowie mit zwei Stereoeingängen betrieben werden. Die zwei 6,3mm Eingangs-
klinkenbuchsen sind mit MONO/L und R gekennzeichnet. Wird der LESTER K mit
nur einem Eingang benutzt, empfiehlt es sich, den MONO/L Eingang zu
verwenden. Die Eingangsimpedanz der Buchsen beträgt jeweils 2M.
MONO/L und R OUTPUT Buchsen – Der LESTER K verfügt über einen reinen
Stereoausgang. Die zwei 6,3mm Ausgangsklinkenbuchsen sind mit MONO/L und R
gekennzeichnet. Wird der LESTER K als Mono Effekt eingesetzt, empfiehlt es sich,
MONO/L Ausgang und Eingang zu verwenden. Der Lester K eignet sich genauso
gut für den Betrieb mit Monoeingang und Stereoausgang Die Ausgangsimpedanz
der Buchsen beträgt jeweils 680.
9V Stromeingangsbuchse – Den Ausgangsstecker des im Lieferumfang des
LESTER K inbegriffenen EHX9.6DC 200mA Netzteils mit der Hohlbuchse am
Kopfende des LESTER K verbinden. Der LESTER K benötigt 135mA bei 9V
Gleichspannung (DC), mit negativem Innenpol am Stecker.
– BETRIEB UND BESCHREIBUNG DER MODI –
Der LESTER K verfügt über drei Grundbetriebsarten: FAST, SLOW, und BRAKE
Modus,
welche
die
drei
Rotationsgeschwindigkeiten
eines
klassischen
Rotationslautsprecherkabinetts
simulieren.
Im
normalen
Betrieb
den
SPEED/BRAKE Fußtaster kurz drücken, um zwischen dem FAST und dem SLOW
Modus hin und her zu schalten. Die Rotationsgeschwindigkeiten im FAST sowie im
SLOW Modus mit den entsprechenden FAST und SLOW Reglern einstellen. Die
Rotationen passen sich dem neugewählten Modus an, wobei die LED pulsierend
die Drehgeschwindigkeit des Tieftonrotors anzeigt.
FAST Modus – Der FAST Modus rotiert mit der schnelleren Geschwindigkeit eines
Drehlautsprechers, und erzeugt eine Art Tremolo Effekt. In der Mittelstellung des
FAST Reglers rotiert das Hochtonhorn bei 6,2Hz, und der Tieftonrotor bei 5,9Hz.
Mit dem FAST Regler lässt sich die Hornrotation von 1,55Hz bis 24,8Hz, und die
Rotation des Rotors von 1,475Hz bis 23,6Hz einstellen.
SLOW Modus – Der SLOW Modus rotiert mit der langsameren Geschwindigkeit
eines Drehlautsprechers, und erzeugt eine Art Chorus Effekt. In der Mittelstellung
des SLOW Reglers rotiert das Hochtonhorn bei 0,8Hz, und der Tieftonrotor bei
0,7Hz. Mit dem SLOW Regler lässt sich die Hornrotation von 0,1Hz bis 3,2Hz, und
die Rotation des Rotors von 0,0875Hz bis 2,8Hz einstellen.
