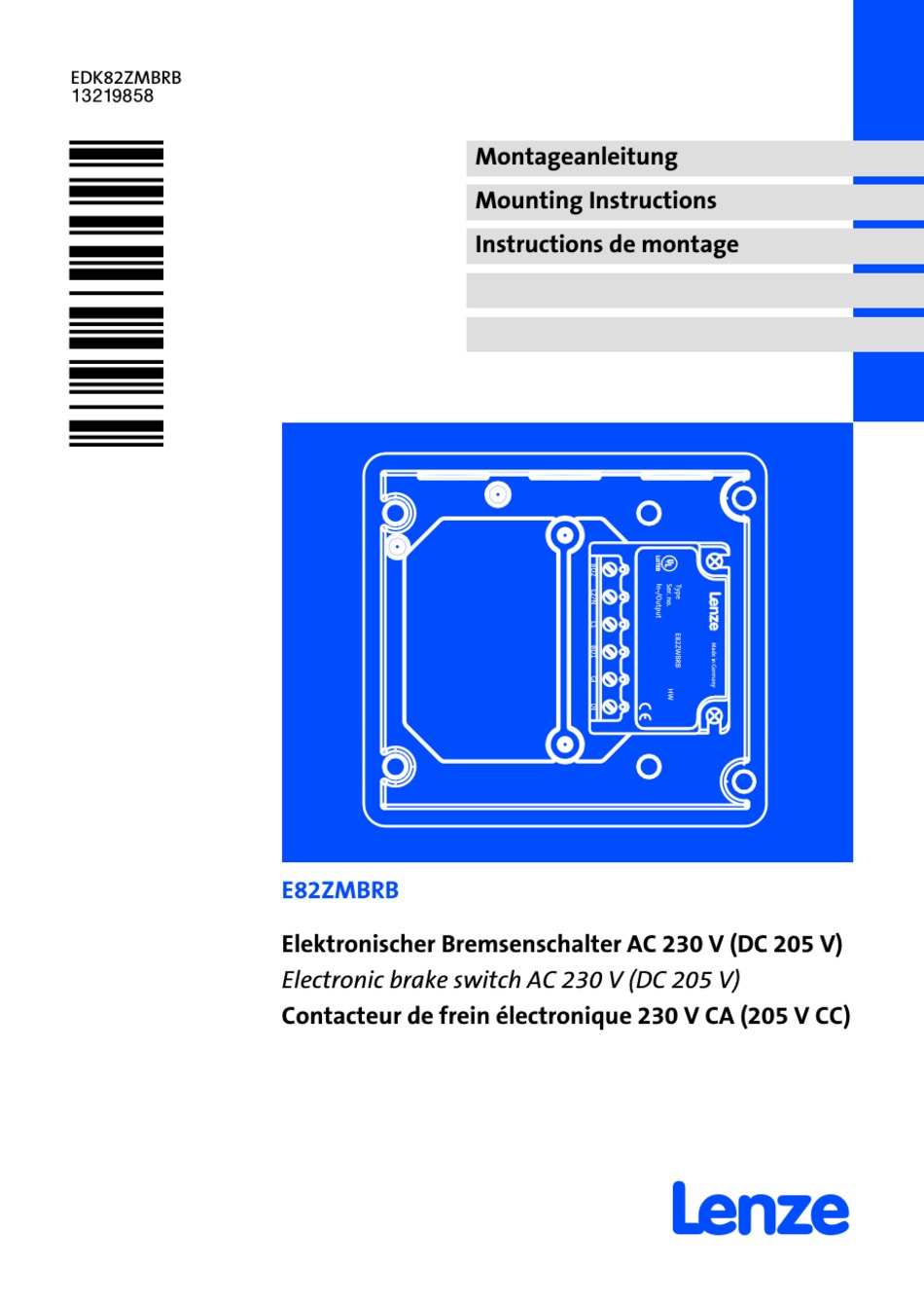

- Seite 1 EDK82ZMBRB .6÷[ Montageanleitung Mounting Instructions Instructions de montage E82ZMBRB Elektronischer Bremsenschalter AC 230 V (DC 205 V) Electronic brake switch AC 230 V (DC 205 V) Contacteur de frein électronique 230 V CA (205 V CC)
- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein! Lire le présent fascicule et la documentation relative à...
- Seite 3 82ZMBRB_04...
-
Seite 4: Lieferumfang
0Abb. 0Tab. 0 © 2008 Lenze Drive Systems GmbH, Hans−Lenze−Straße 1, D−31855 Aerzen Ohne besondere schriftliche Genehmigung von Lenze Drive Systems GmbH darf kein Teil dieser Doku- mentation vervielfältigt oder Dritten zugänglich gemacht werden. Wir haben alle Angaben in dieser Dokumentation mit größter Sorgfalt zusammengestellt und auf Übereinstimmung mit der beschriebenen Hard−... -
Seite 5: Inhaltsverzeichnis
Inhalt Über diese Dokumentation ......... . Zielgruppe . -
Seite 6: Über Diese Dokumentation
Diese Dokumentation richtet sich an qualifiziertes Fachpersonal nach IEC 364. Informationen zur Gültigkeit Diese Dokumentation ist nur gültig: ƒ zusammen mit der zugehörigen Dokumentation der für den Einsatz zulässigen Grundgeräte. ƒ für Bremsenschalter ab der Typenschildbezeichnung: E82ZMBRB Identifikation 82zwbrx_08 E82ZWBRB ‚... -
Seite 7: Dokumenthistorie
Zum Beispiel: 1234.56 Warnhinweise UL−Warnhinweise Werden nur in der englischen Sprache verwendet. UR−Warnhinweise Textauszeichnung Programmname » « Lenze Software Zum Beispiel: »Engineer« Symbole Querverweis Weist auf zusätzliche Information hin. Zum Beispiel 16 = s. Seite 16. EDK82ZMBRB DE/EN/FR 1.0... -
Seite 8: Definition Der Verwendeten Hinweise
Über diese Dokumentation Definition der verwendeten Hinweise Definition der verwendeten Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort... - Seite 9 Über diese Dokumentation Definition der verwendeten Hinweise Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR Piktogramm und Signalwort Bedeutung Sicherheitshinweis oder Anwendungshinweis für den Betrieb eines UL−approbierten Geräts in UL−approbierten Anlagen. Möglicherweise wird das Antriebssystem nicht UL−gerecht betrie- Warnings! ben, wenn nicht die entsprechenden Maßnahmen getroffen werden.
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheits− und Anwendungshinweise Sicherheitshinweise Allgemeine Sicherheits− und Anwendungshinweise Gefahr! Gefährliche elektrische Spannung! An den Anschlüssen des Bremsenschalters können gefährliche elektrische Spannungen anliegen. Mögliche Folgen: Tod oder schwerste Verletzungen beim Berühren der Anschlussklemmen. ƒ Schutzmaßnahmen: Vor allen Arbeiten das Grundgerät und den Bremsenschalter vom Netz ƒ... -
Seite 11: Sicherheitshinweise Für Die Installation Nach Ul Oder Ur
Sicherheitshinweise Sicherheitshinweise für die Installation nach UL oder UR Sicherheitshinweise für die Installation nach U oder U Warnings! Voltage of the fuses must at least be suitable with the input voltage. ƒ Maximum surrounding air temperature: 55 °C with derating. ƒ... -
Seite 12: Technische Daten
Technische Daten Allgemeine Daten / Einsatzbedingungen Technische Daten Allgemeine Daten / Einsatzbedingungen Funktion Der elektronische Bremsenschalter ermöglicht die Ansteuerung der elektromagnetischen Haltebremse in einem Bremsmotor. Einsetzbarkeit Der elektronische Bremsenschalter ist ausschließlich einsetzbar mit Frequenzumrichtern 8200 motec, Typ E82MV251_2B oder E82MV371_2B. Allgemeine Daten Konformität und Approbation Konformität... - Seite 13 Technische Daten Allgemeine Daten / Einsatzbedingungen Einsatzbedingungen Umgebungsbedingungen Klimatisch Lagerung IEC/EN 60721−3−1 1K3 (−25 ... +60 °C) Transport IEC/EN 60721−3−2 2K3 (−25 ... +70 °C) Betrieb IEC/EN 60721−3−3 3K3 (−10 ... +55 °C) Verschmutzung EN 61800−5−1 Verschmutzungsgrad 2 Aufstellhöhe < 4000 m üNN Mechanisch Rüttelfestigkeit Germanischer...
-
Seite 14: Bemessungsdaten
Technische Daten Bemessungsdaten Bemessungsdaten Bereich Werte Eingangsspannung 1/N/PE AC 230 V (AC 180 ... 264 V), 45 ... 65 Hz 2/PE AC 230 V (AC 180 ... 264 V), 45 ... 65 Hz Eingangsstrom AC 0.1 ... 0.41 A Ausgangsspannung DC 205 V bei Netzspannung AC 230 V Maximaler Bremsenstrom... -
Seite 15: Mechanische Installation
Mechanische Installation Motormontage Mechanische Installation Motormontage Vorbereitende Arbeiten 8200mot139 1. Motor−Klemmenkasten demontieren. 2. Motor−Klemmenbrett demontieren. 3. Die Motor−Anschlüsse müssen ca. 15 cm lang sein, ggf. verlängern. EDK82ZMBRB DE/EN/FR 1.0... - Seite 16 Mechanische Installation Motormontage Montage 82ZMBRB_05 1. Gehäusewanne mit 2 Schrauben M5 x 16 0 auf den Motor schrauben. 82ZMBR1006 2. motec−Trägergehäuse mit 2 Schrauben M5 x 55 0 und 2 Schrauben M5 x 20 1 auf die Gehäusewanne schrauben. 3. Bremsenschalter verdrahten. (^ 19) EDK82ZMBRB DE/EN/FR 1.0...
-
Seite 17: Wandmontage
Mechanische Installation Wandmontage Wandmontage Vorbereitende Arbeiten 5.3 mm 82zmbrb_01 1. Wandplatte (Lieferumfang des motec) an die Wand schrauben. EDK82ZMBRB DE/EN/FR 1.0... - Seite 18 Mechanische Installation Wandmontage Montage 82ZMBRB_07 1. Gehäusewanne mit 2 Selbstformschrauben 5 x 18 0 auf die Wandplatte schrauben. 82ZMBR1006 2. motec−Trägergehäuse mit 2 Selbstformschrauben 5 x 55 0 und 2 Schrauben M5 x 20 1 auf die Gehäusewanne schrauben. 3. Bremsenschalter verdrahten. (^ 19) EDK82ZMBRB DE/EN/FR 1.0...
-
Seite 19: Elektrische Installation
Elektrische Installation Elektrische Installation 3/PE AC 400 V 8200 motec GND2 GND1 GND1 +20 V X1 L1 L2/N … … … E82ZMBRB +20 V … … A1 7 E82ZWBRB L2/N L1 6 mm 0.24 in GND1 +20 V … …... - Seite 20 Elektrische Installation Anschlussvariante 1: Funktionsmodul Standard−I/O Die interne Spannungsquelle des Funktionsmoduls versorgt den Digitalausgang. Ansteuerung des Bremsenschalters über den Digitalausgang des Funktionsmoduls. Anschlussvariante 2: Funktionsmodul Application−I/O Die interne Spannungsquelle des Funktionsmoduls versorgt den Digitalausgang. Ansteuerung des Bremsenschalters über den Digitalausgang des Funktionsmoduls. Anschlussvariante 3 (nur mit 8200 motec, Variante V152 oder V153): Funktionsmodul Die interne Spannungsquelle des Funktionsmoduls versorgt den Digitalausgang des...
