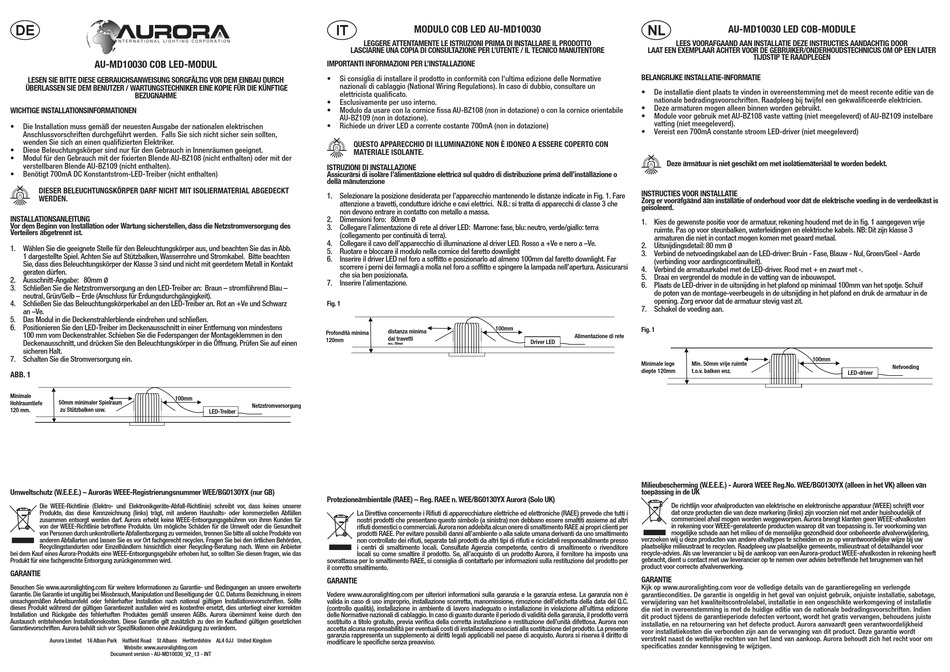

Aurora AU-MD10030 Installationsanleitung

DE DE
AU-MD10030 COB LED-MODUL
LESEN SIE BITTE DIESE GEBRAUCHSANWEISUNG SORGFÄLTIG VOR DEM EINBAU DURCH
ÜBERLASSEN SIE DEM BENUTZER / WARTUNGSTECHNIKER EINE KOPIE FÜR DIE KÜNFTIGE
BEZUGNAHME
WICHTIGE INSTALLATIONSINFORMATIONEN
• Die Installation muss gemäß der neuesten Ausgabe der nationalen elektrischen
Anschlussvorschriften durchgeführt werden. Falls Sie sich nicht sicher sein sollten,
wenden Sie sich an einen qualifi zierten Elektriker.
• Diese Beleuchtungskörper sind nur für den Gebrauch in Innenräumen geeignet.
• Modul für den Gebrauch mit der fi xierten Blende AU-BZ108 (nicht enthalten) oder mit der
verstellbaren Blende AU-BZ109 (nicht enthalten).
• Benötigt 700mA DC Konstantstrom-LED-Treiber (nicht enthalten)
DIESER BELEUCHTUNGSKÖRPER DARF NICHT MIT ISOLIERMATERIAL ABGEDECKT
WERDEN.
INSTALLATIONSANLEITUNG
Vor dem Beginn von Installation oder Wartung sicherstellen, dass die Netzstromversorgung des
Verteilers abgetrennt ist.
1. Wählen Sie die geeignete Stelle für den Beleuchtungskörper aus, und beachten Sie das in Abb.
1 dargestellte Spiel. Achten Sie auf Stützbalken, Wasserrohre und Stromkabel. Bitte beachten
Sie, dass dies Beleuchtungskörper der Klasse 3 sind und nicht mit geerdetem Metall in Kontakt
geraten dürfen.
ø
2. Ausschnitt-Angabe: 80mm
3. Schließen Sie die Netzstromversorgung an den LED-Treiber an: Braun – stromführend Blau –
neutral, Grün/Gelb – Erde (Anschluss für Erdungsdurchgängigkeit).
4. Schließen Sie das Beleuchtungskörperkabel an den LED-Treiber an. Rot an +Ve und Schwarz
an –Ve.
5. Das Modul in die Deckenstrahlerblende eindrehen und schließen.
6. Positionieren Sie den LED-Treiber im Deckenausschnitt in einer Entfernung von mindestens
100 mm vom Deckenstrahler. Schieben Sie die Federspangen der Montageklemmen in den
Deckenausschnitt, und drücken Sie den Beleuchtungskörper in die Öffnung. Prüfen Sie auf einen
sicheren Halt.
7. Schalten Sie die Stromversorgung ein.
ABB. 1
Minimale
100mm
Hohlraumtiefe 50mm minimaler Spielraum
zu Stützbalken usw.
120 mm.
Umweltschutz (W.E.E.E.) – Auroras WEEE-Registrierungsnummer WEE/BG0130YX (nur GB)
Die WEEE-Richtlinie (Elektro- und Elektronikgeräte-Abfall-Richtlinie) schreibt vor, dass keines unserer
Produkte, das diese Kennzeichnung (links) trägt, mit anderen Haushalts- oder kommerziellen Abfällen
zusammen entsorgt werden darf. Aurora erhebt keine WEEE-Entsorgungsgebühren von ihren Kunden für
von der WEEE-Richtlinie betroffene Produkte. Um mögliche Schäden für die Umwelt oder die Gesundheit
von Personen durch unkontrollierte Abfallentsorgung zu vermeiden, trennen Sie bitte all solche Produkte von
anderen Abfallarten und lassen Sie es vor Ort fachgerecht recyclen. Fragen Sie bei den örtlichen Behörden,
Recyclingstandorten oder Einzelhändlern hinsichtlich einer Recycling-Beratung nach. Wenn ein Anbieter
bei dem Kauf eines Aurora-Produkts eine WEEE-Entsorgungsgebühr erhoben hat, so sollten Sie diesen fragen, wie das
Produkt für eine fachgerechte Entsorgung zurückgenommen wird.
GARANTIE
Besuchen Sie www.auroralighting.com für weitere Informationen zu Garantie- und Bedingungen an unsere erweiterte
Garantie. Die Garantie ist ungültig bei Missbrauch, Manipulation und Beseitigung der Q.C. Datums Bezeichnung, in einem
unsachgemäßen Arbeitsumfeld oder fehlerhafter Installation nach national gültigen Installationsvorschriften. Sollte
dieses Produkt während der gültigen Garantiezeit ausfallen wird es kostenfrei ersetzt, dies unterliegt einer korrekten
Installation und Rückgabe des fehlerhaften Produktes gemäß unseren AGBs. Aurora übernimmt keine durch den
Austausch entstehenden Installationskosten. Diese Garantie gilt zusätzlich zu den im Kaufland gültigen gesetzlichen
Garantievorschriften. Aurora behält sich vor Spezifikationen ohne Ankündigung zu verändern.
Aurora Limited 16 Alban Park Hatfi eld Road St Albans Hertfordshire AL4 0JJ United Kingdom
Website: www.auroralighting.com
Document version - AU-MD10030_V2_13 - INT
IT IT
LEGGERE ATTENTAMENTE LE ISTRUZIONI PRIMA DI INSTALLARE IL PRODOTTO
LASCIARNE UNA COPIA DI CONSULTAZIONE PER L'UTENTE / IL TECNICO MANUTENTORE
IMPORTANTI INFORMAZIONI PER L'INSTALLAZIONE
• Si consiglia di installare il prodotto in conformità con l'ultima edizione delle Normative
nazionali di cablaggio (National Wiring Regulations). In caso di dubbio, consultare un
elettricista qualifi cato.
• Esclusivamente per uso interno.
• Modulo da usare con la cornice fi ssa AU-BZ108 (non in dotazione) o con la cornice orientabile
AU-BZ109 (non in dotazione).
• Richiede un driver LED a corrente costante 700mA (non in dotazione)
QUESTO APPARECCHIO DI ILLUMINAZIONE NON È IDONEO A ESSERE COPERTO CON
MATERIALE ISOLANTE.
ISTRUZIONI DI INSTALLAZIONE
Assicurarsi di isolare l'alimentazione elettrica sul quadro di distribuzione prima dell'installazione o
della manutenzione
1. Selezionare la posizione desiderata per l'apparecchio mantenendo le distanze indicate in Fig. 1. Fare
attenzione a travetti, condutture idriche e cavi elettrici. N.B.: si tratta di apparecchi di classe 3 che
non devono entrare in contatto con metallo a massa.
2. Dimensioni foro: 80mm
3. Collegare l'alimentazione di rete al driver LED: Marrone: fase, blu: neutro, verde/giallo: terra
(collegamento per continuità di terra).
4. Collegare il cavo dell'apparecchio di illuminazione al driver LED. Rosso a +Ve e nero a –Ve.
5. Ruotare e bloccare il modulo nella cornice del faretto downlight
6. Inserire il driver LED nel foro a soffitto e posizionarlo ad almeno 100mm dal faretto downlight. Far
scorrere i perni dei fermagli a molla nel foro a soffitto e spingere la lampada nell'apertura. Assicurarsi
che sia ben posizionata.
7. Inserire l'alimentazione.
Fig. 1
distanza minima
Profondità minima
dai travetti
120mm
ecc.: 50mm
Netzstromversorgung
LED-Treiber
Protezioneambientale (RAEE) – Reg. RAEE n. WEE/BG0130YX Aurora (Solo UK)
La Direttiva concernente i Rifiuti di apparecchiature elettriche ed elettroniche (RAEE) prevede che tutti i
nostri prodotti che presentano questo simbolo (a sinistra) non debbano essere smaltiti assieme ad altri
rifiuti domestici o commerciali. Aurora non addebita alcun onere di smaltimento RAEE ai propri clienti per
prodotti RAEE. Per evitare possibili danni all'ambiente o alla salute umana derivanti da uno smaltimento
non controllato dei rifiuti, separate tali prodotti da altri tipi di rifiuti e riciclateli responsabilmente presso
i centri di smaltimento locali. Consultate Agenzia competente, centro di smaltimento o rivenditore
locali su come smaltire il prodotto. Se, all'acquisto di un prodotto Aurora, il fornitore ha imposto una
sovrattassa per lo smaltimento RAEE, si consiglia di contattarlo per informazioni sulla restituzione del prodotto per
il corretto smaltimento.
GARANTIE
Vedere www.auroralighting.com per ulteriori informationi sulla garanzia e la garanzia estesa. La garanzia non è
valida in caso di uso improprio, installazione scorretta, manomissione, rimozione dell'etichetta della data del Q.C.
(controllo qualità), installazione in ambiente di lavoro inadeguato o installazione in violazione all'ultima edizione
delle Normative nazionali di cablaggio. In caso di guasto durante il periodo di validità della garanzia, il prodotto verrà
sostituito a titolo gratuito, previa verifica della corretta installazione e restituzione dell'unità difettosa. Aurora non
accetta alcuna responsabilità per eventuali costi di installazione associati alla sostituzione del prodotto. La presente
garanzia rappresenta un supplemento ai diritti legali applicabili nel paese di acquisto. Aurora si riserva il diritto di
modificare le specifiche senza preavviso.
MODULO COB LED AU-MD10030
ø
100mm
Alimentazione di rete
Driver LED
NL NL AU-MD10030 LED COB-MODULE
LEES VOORAFGAAND AAN INSTALLATIE DEZE INSTRUCTIES AANDACHTIG DOOR
LAAT EEN EXEMPLAAR ACHTER VOOR DE GEBRUIKER/ONDERHOUDSTECHNICUS OM OP EEN LATER
TIJDSTIP TE RAADPLEGEN
BELANGRIJKE INSTALLATIE-INFORMATIE
• De installatie dient plaats te vinden in overeenstemming met de meest recente editie van de
nationale bedradingsvoorschriften. Raadpleeg bij twijfel een gekwalifi ceerde elektricien.
• Deze armaturen mogen alleen binnen worden gebruikt.
• Module voor gebruik met AU-BZ108 vaste vatting (niet meegeleverd) of AU-BZ109 instelbare
vatting (niet meegeleverd).
• Vereist een 700mA constante stroom LED-driver (niet meegeleverd)
Deze armatuur is niet geschikt om met isolatiemateriaal te worden bedekt.
INSTRUCTIES VOOR INSTALLATIE
Zorg er voorafgaand aan installatie of onderhoud voor dat de elektrische voeding in de verdeelkast is
geïsoleerd.
1. Kies de gewenste positie voor de armatuur, rekening houdend met de in fi g. 1 aangegeven vrije
ruimte. Pas op voor steunbalken, waterleidingen en elektrische kabels. NB: Dit zijn klasse 3
armaturen die niet in contact mogen komen met geaard metaal.
ø
2. Uitsnijdingsdetail: 80 mm
3. Verbind de netvoedingskabel aan de LED-driver: Bruin - Fase, Blauw - Nul, Groen/Geel - Aarde
(verbinding voor aardingscontinuïteit).
4. Verbind de armatuurkabel met de LED-driver. Rood met + en zwart met -.
5. Draai en vergrendel de module in de vatting van de inbouwspot.
6. Plaats de LED-driver in de uitsnijding in het plafond op minimaal 100mm van het spotje. Schuif
de poten van de montage-veerbeugels in de uitsnijding in het plafond en druk de armatuur in de
opening. Zorg ervoor dat de armatuur stevig vast zit.
7. Schakel de voeding aan.
Fig. 1
100mm
Minimale lege Min. 50mm vrije ruimte
diepte 120mm t.o.v. balken enz.
Milieubescherming (W.E.E.E.) - Aurora WEEE Reg.No. WEE/BG0130YX (alleen in het VK) alleen van
toepassing in de UK
De richtlijn voor afvalproducten van elektrische en elektronische apparatuur (WEEE) schrijft voor
dat onze producten die van deze markering (links) zijn voorzien niet met ander huishoudelijk of
commercieel afval mogen worden weggeworpen. Aurora brengt klanten geen WEEE-afvalkosten
in rekening voor WEEE-gerelateerde producten waarop dit van toepassing is. Ter voorkoming van
mogelijke schade aan het milieu of de menselijke gezondheid door onbeheerde afvalverwijdering,
verzoeken wij u deze producten van andere afvaltypes te scheiden en ze op verantwoordelijke wijze bij uw
plaatselijke milieustraat te recyclen. Raadpleeg uw plaatselijke gemeente, milieustraat of detailhandel voor
recycle-advies. Als uw leverancier u bij de aankoop van een Aurora-product WEEE-afvalkosten in rekening heeft
gebracht, dient u contact met uw leverancier op te nemen over advies betreffende het terugnemen van het
product voor correcte afvalverwerking.
GARANTIE
Kijk op www.auroralighting.com voor de volledige details van de garantieregeling en verlengde
garantiecondities. De garantie is ongeldig in het geval van onjuist gebruik, onjuiste installatie, sabotage,
verwijdering van het kwaliteitscontrolelabel, installatie in een ongeschikte werkomgeving of installatie
die niet in overeenstemming is met de huidige editie van de nationale bedradingsvoorschriften. Indien
dit product tijdens de garantieperiode defecten vertoont, wordt het gratis vervangen, behoudens juiste
installatie, en na retournering van het defecte product. Aurora aanvaardt geen verantwoordelijkheid
voor installatiekosten die verbonden zijn aan de vervanging van dit product. Deze garantie wordt
verstrekt naast de wettelijke rechten van het land van aankoop. Aurora behoudt zich het recht voor om
specificaties zonder kennisgeving te wijzigen.
Netvoeding
LED-driver
