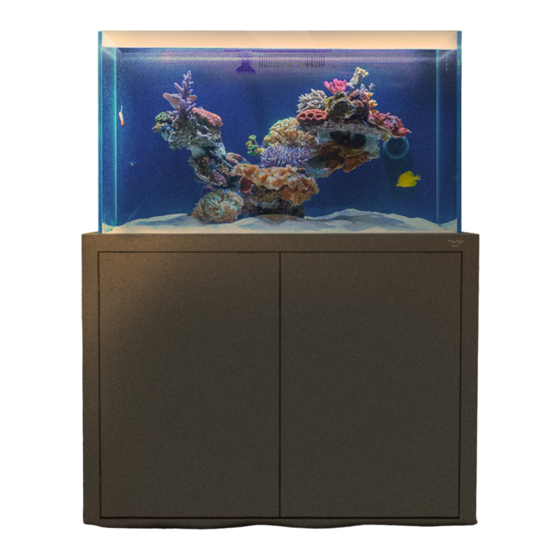

Nyos OPUS 300 Anleitung

Vorschau ausblenden

Werbung

Inhaltsverzeichnis

OPUS® 300
ANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nyos OPUS 300

Inhaltszusammenfassung für Nyos OPUS 300

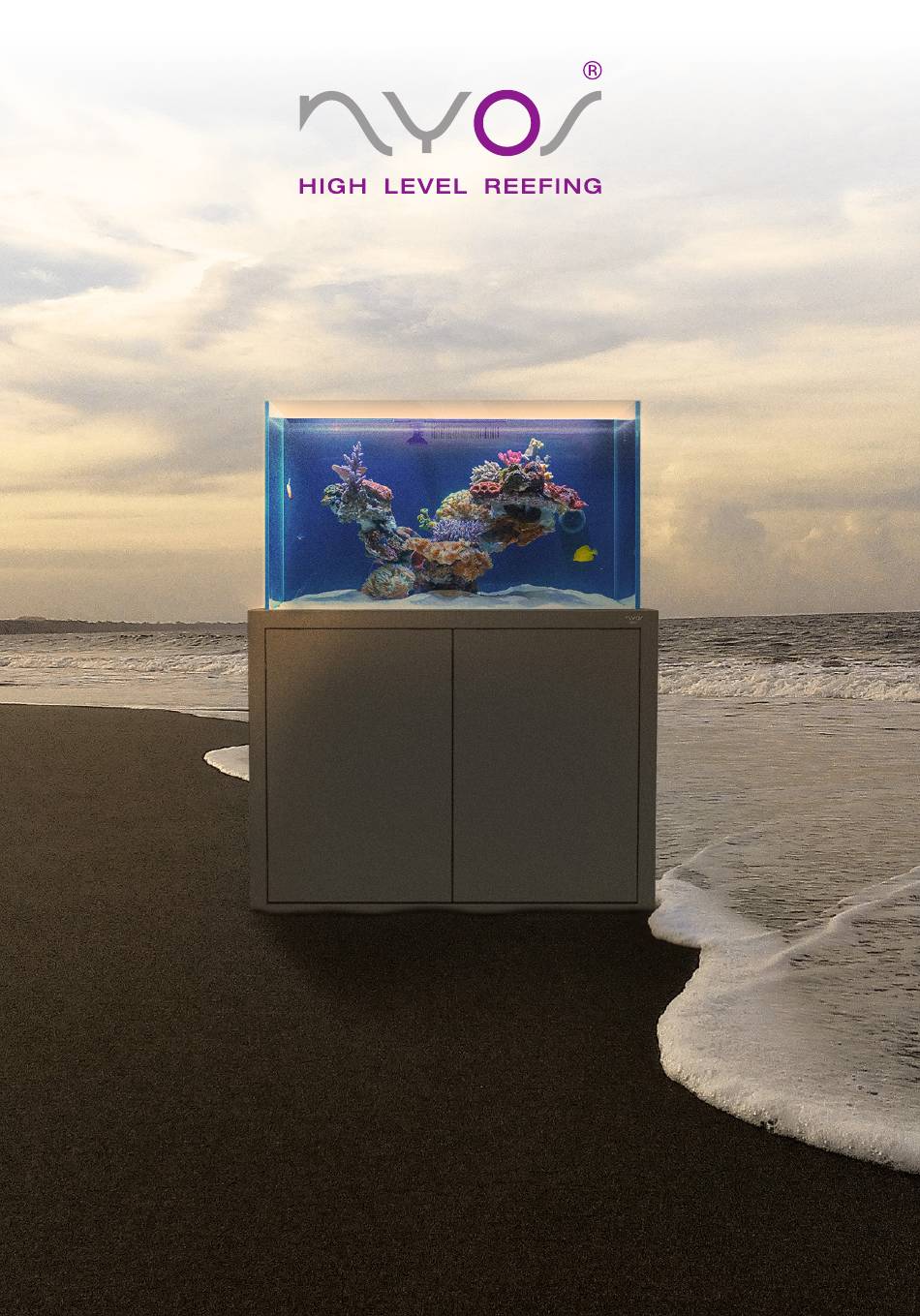

  • Seite 1 OPUS® 300 ANLEITUNG...
  • Seite 2 VIDEOANLEITUNG VIDEOANLEITUNG AUFBAU AQUARIUM INSTALLATION TECHNIK VIDEOANLEITUNG VIDEOANLEITUNG INBETRIEBNAHME EINSETZEN VON TIEREN...

  • Seite 3: Inhaltsverzeichnis

    HERZLICHEN GLÜCKWUNSCH Herzlichen Glückwunsch zu Ihrem neuen Nyos OPUS Aquarium. ® ® Bitte lesen Sie sich vor Inbetriebnahme des Produkts die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch. INHALT INHALTSVERZEICHNIS ..............3 SICHERHEITSHINWEISE .............. 4 AUFBAU ..................6 FUNKTION UND BENÖTIGTE TECHNIK ........17 INBETRIEBNAHME ..............

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE (Abb. 1)
  • Seite 5 SICHERHEITSHINWEISE • Lesen Sie sich die Bedienungsanleitung vor der Inbetrieb- nahme des Aquariums aufmerksam und vollständig durch und bewahren Sie diese gut auf. • Beachten Sie beim Einsatz von elektrischen Geräten in oder in der Nähe des Aquariums die Hinweise der jeweil- igen Hersteller.

  • Seite 6: Aufbau

    AUFBAU VIDEOANLEITUNG AUFBAU AQUARIUM AUFBAUHINWEISE: • Für den Aufbau werden mindestens 2 entsprechend körperlich belastbare Personen benötigt • Benötigtes Werkzeug: Kreuzschlitzschraubenzieher, Schere für Silikonschnur • Unterlage, um Aquarium zwischenzulagern (z. B. Teppichboden, Decke, Handtuch) bereitstellen • Keinen Cutter verwenden um Schutzfolien zu entfernen oder Kartons zu öffnen, da dadurch Kratzer an Aquarium, Unterschrank oder den Türen entstehen können SCHRITT 1: AUSWAHL DES AUFSTELLORTS...
  • Seite 7 AUFBAU • Auf ausreichende und regelmäßige Belüftung des Raumes achten. • Um genügend Platz für Kabel und Belüftung des Unter- schranks zu gewährleisten, sollte die Rückseite des OPUS 300 ca. 8 cm Abstand zur Wand aufweisen. ® • Das OPUS 300 sollte aus Gründen der Zugänglichkeit ®...
  • Seite 8 AUFBAU SCHRITT 2: AUSPACKEN • Der Karton kann am Stück nach oben abgenommen werden. • Bereiten Sie nun die Unterlage zur Zwischenlagerung des Aquariums vor (z. B. Teppichboden, Decke, Handtuch). • Das Aquarium vorsichtig zu zweit aus dem Unterschrank herausziehen. Hierbei darauf achten, dass das Aquarium gerade und gleichmäßig herausgezogen wird, um Schä- den am Unterschrank zu vermeiden.
  • Seite 9 AUFBAU SCHRITT 3: POSITIONIERUNG UNTERSCHRANK, AQUARIUM UND TECHNIKBECKEN • Den Unterschrank durch Herausdrehen der Füße am fina- len Aufstellort waagerecht ausrichten. • Das Aquarium vorsichtig und mindestens zu zweit auf den Unterschrank aufsetzen. Das Aquarium mittig ausrichten, so dass der Spalt zwischen Unterschrank und Aquarium auf allen Seiten gleichmäßig groß...
  • Seite 10 AUFBAU SCHRITT 4: TECHNIKBECKEN VORBEREITEN • Die transparente Acrylplatte mit den beiden PVC- Verschraubungen wird hinten rechts auf dem Technik- becken mit den beiden transparenten Kunststoff- schrauben (Teile-Nr. 15) befestigt (Abb. 2). • Filtersocke in das Technikbecken hinten rechts einbringen (Abb. 3). (Abb.
  • Seite 11 AUFBAU SCHRITT 5: VERROHRUNG ANBRINGEN • Generell vor der Installation der Rohre überprüfen, dass alle O-Ringe an der richtigen Stelle sind. • Mit den geraden Rohren beginnen (Abb. 4). Diese von unten durch die Löcher im Unterschrank führen und dann in der Überlaufbox festschrauben (handfest, nicht überdrehen, Werkzeug wird nicht benötigt).
  • Seite 12 AUFBAU SCHRITT 6: EINSETZEN DES NACHFÜLLBECKENS • Das Nachfüllbecken gehört in die linke Kammer des Technikbeckens (Rückförderkammer). Wir empfehlen, die Installation der Nachfüllanlage erst nach der Befüllung des Aquariums mit Meerwasser durchzuführen (siehe Seite 22, Schritt 4). • Nun können die Abdeckplatten auf die linke und rechte Kammer des Technikbeckens aufgelegt werden.
  • Seite 13 AUFBAU SCHRITT 7: PUMPENAUSL ASS ANBRINGEN • Im Überlaufschacht befindet sich ein Auslassstutzen für den Pumpenauslass. Dieser kann einfach auf den Pumpenauslass im Aquarium gesteckt werden.
  • Seite 14 AUFBAU SCHRITT 8: MONTAGE DER TÜREN • Scharniere zunächst an den Türen mit den mitgeliefer- ten Schrauben (Teilenummer 29) an den vorgebohrten Löchern anschrauben (Abb. 8). • Türen mit Scharnieren nun am Unterschrank mit den mitgelieferten Schrauben (Teilenummer 29) an den vorge- bohrten Löchern anschrauben.
  • Seite 15 AUFBAU SCHRITT 9: MONTAGE DER UNTERSCHRANKBELEUCHTUNG • Die LED Beleuchtung kann oben links oder oben rechts im Unterschrank befestigt werden (siehe Skizze). Vor Befestigung überprüfen, dass diese sich bei Türöffnung anschaltet und bei geschlossener Türe ausgeschaltet ist.
  • Seite 16 AUFBAU SCHRITT 10: ANBRINGEN DER SILIKONDICHTUNG • Die mitgelieferte Silikonschnur wird in den Spalt zwischen Aquarium und Unterschrank gleichmäßig eingedrückt. • Beginnen Sie auf der Rückseite des Aquariums ungefähr mittig unter dem Überlaufschacht. • An den Ecken des Aquariums die Silikonschnur mit etwas Materialüberschuss anbringen, so dass die Ecken voll- ständig ausgefüllt werden.

  • Seite 17: Funktion Und Benötigte Technik

    Filterstrumpf mit Medien wie Aktivkohle, Zeolith o. ä. eingebracht werden kann. 4. Die mittlere Kammer ist die Abschäumerkammer mit kon- stantem Wasserstand. Hier können auch weitere Filter wie bspw. ein Medienreaktor (Nyos TORQ ) eingebracht ® ®...
  • Seite 18 FUNKTION UND BENÖTIGTE TECHNIK 6. In der Kammer ganz links wird über die Rückförderpumpe das Wasser wieder in das Hauptaquarium zurückbeför- dert. Da in der Rückförderkammer der Wasserstand vari- iert, wird hier das Verdunstungswasser über die manuelle Nachfüllautomatik ausgeglichen.
  • Seite 19 Medienreaktor Nyos TORQ Abschäumerkammer des Filterbeckens ® ® HINWEISE ZUR RÜCKFÖRDERPUMPE: • Die Rückförderpumpe des Nyos OPUS 300 darf eine ® ® maximale Leistung von 2.000 l/h haben. Wird dies über- schritten, kann dies dazu führen, dass das Hauptaquari- um überläuft!

  • Seite 20: Inbetriebnahme

    INBETRIEBNAHME VIDEOANLEITUNG INBETRIEBNAHME SCHRITT 1: RIFFAUFBAU UND SAND: • Wir empfehlen, den Riffaufbau im Trockenen vor Befül- lung des Aquariums mit Meerwasser zu machen. Dies ist wesentlich einfacher, als den Riffaufbau unter Wasser zu arrangieren. • Nachdem der Riffaufbau fertiggestellt und verklebt ist, kann der Sand eingebracht werden.
  • Seite 21 INBETRIEBNAHME • Wenn das Hauptaquarium nahezu voll ist, beginnt das Wasser über den Ablaufschacht in das Filterbecken zu laufen. Überwachen Sie den Wasserstand im Filterbe- cken. Wenn der Wasserstand in der Rückförderkammer ca. 15 cm beträgt, schalten Sie die die Rückförderpumpe ein.
  • Seite 22 INBETRIEBNAHME SCHRITT 4: INSTALL ATION UND EINSTELLUNG DER NACH- FÜLL AUTOMATIK • Verwenden Sie die Nachfüllautomatik erst nach der Befüllung des Aquariums, d. h. wenn der Wasserstand auf dem richtigen Level ist und das Ventil korrekt eingestellt ist. • Der Wasserstand in der Rückförderkammer kann durch den Winkel der Nachfüllautomatik eingestellt werden.

  • Seite 23: Wartung Und Pflege

    • Die Filtersocke muss in regelmäßigen Abständen gerei- nigt werden. Spülen Sie die Filtersocke unter fließendem Wasser aus oder waschen Sie diese kalt in der Wasch- maschine. Generell empfehlen wir, mehrere Filterso- cken vorrätig zu haben (Filtersocke Nyos Artikel-Nr. ® OPSP_0647, Teile-Nr 21).
  • Seite 24 WARTUNG UND PFLEGE NACHFÜLL AUTOMATIK: • Das Nachfüllbecken enthält Wasser für mehrere Tage (je nach Umgebungstempertur, Wassertemperatur etc.). Stellen Sie sicher, dass immer genügend Nachfüllwasser (Osmosewasser) vorhanden ist, da sonst die Rückförder- pumpe trocken laufen kann und der Wasseraustausch zwischen Filterbecken und Hauptaquarium unterbrochen wird.
  • Seite 25 WARTUNG UND PFLEGE • Darauf achten, dass sich kein Wasser im Unterschrank rings um das Filterbecken befindet. HAUPTAQUARIUM: • Beim Reinigen der Scheiben des Hauptaquariums und Technikbeckens mit einem Klingenreiniger darauf achten, dass die Klingen nicht die Silikonnähte beschädigen. • Keinen Magnetreiniger zum Reinigen der Rückscheibe des Hauptaquariums verwenden, da sonst der Lack der Rück- scheibe auf der Außenseite beschädigt werden kann.

  • Seite 26: Explosionszeichnung

    EXPLOSIONSZEICHNUNG 2, 3, 4 8, 9 10, 11 12, 13 6, 7 14, 15 20, 24, 25 5, 27, 30, 31, 32 27, 28, 29...

  • Seite 27: Teileliste

    TEILELISTE Teile-Nr. Teilename Dieses Teil enthält Artikel-Nr. Abbildung ebenfalls Teil-Nr. Hauptaquarium inkl. Überlaufschacht OPSP_0432 komplett Überlaufschacht komplett 3; 4 OPSP_0449 (Korpus, Deckel, Pumpenauslass) Überlaufschacht OPSP_0456 Deckel Pumpenauslass, bestehend aus drei OPSP_0463 Komponenten Weiß: OPSP_0470 Silikon-Rundschnur Grau: OPSP_0487...
  • Seite 28 TEILELISTE Teile-Nr. Teilename Dieses Teil enthält Artikel-Nr. Abbildung ebenfalls Teil-Nr. Ablauf-/ Zulaufrohr gerade 20 mm OPSP_0494 (inkl. Dichtung) Ablaufrohr gerade 32 mm für Hauptablauf OPSP_0500 (inkl. Dichtung) Zulaufrohr ange- winkelt 20 mm für OPSP_0517 Rückförderpumpe (inkl. Dichtung) Rohradapter 20 mm für Rückförderpumpe (komplette zwei- OPSP_0524...
  • Seite 29 TEILELISTE Teile-Nr. Teilename Dieses Teil enthält Artikel-Nr. Abbildung ebenfalls Teil-Nr. Ventil und Ablaufrohr für Hauptablauf 12; 13; 18 OPSP_0548 angewinkelt 32 mm (inkl. Dichtung) Diaphragma für Ventil OPSP_0555 Schraubenset und Gummi-Abdeck- OPSP_0562 kappen für Ventil (4 Stück) Transparentes Acrylglas mit 2 x PVC- 18;...
  • Seite 30 TEILELISTE Teile-Nr. Teilename Dieses Teil enthält Artikel-Nr. Abbildung ebenfalls Teil-Nr. Dichtung für Ablauf-/ Zulaufrohr gerade OPSP_0593 20 mm Dichtung für Ablaufrohr gerade OPSP_0609 32 mm Dichtung für 32 mm OPSP_0616 Verschraubung Dichtung für 20 mm OPSP_0623 Verschraubung Technikbecken 24,25 OPSP_0630...
  • Seite 31 TEILELISTE Teile-Nr. Teilename Dieses Teil enthält Artikel-Nr. Abbildung ebenfalls Teil-Nr. Filtersocke OPSP_0647 Abdeckplatte Tech- OPSP_0654 nikbecken rechts Abdeckplatte Tech- OPSP_0661 nikbecken links Nachfüllautomatik OPSP_0678 (ohne Schlauch) Schlauch für Nach- OPSP_0685 füllautomatik...
  • Seite 32 TEILELISTE Teile-Nr. Teilename Dieses Teil enthält Artikel-Nr. Abbildung ebenfalls Teil-Nr. Nachfüllbecken OPSP_0692 Weiß: OPSP_0708 Unterschrank inkl. Türen und Scharnie- 28; 29; 30 ren, Druckknöpfen Grau: OPSP_0715 Scharniere für Unterschranktüren OPSP_0722 (2 Stück) Schrauben für OPSP_0739 Scharniere (4 Stück) Druckknöpfe für Unterschank OPSP_0746 (2 Stück)
  • Seite 33 TEILELISTE Teile-Nr. Teilename Dieses Teil enthält Artikel-Nr. Abbildung ebenfalls Teil-Nr. Beleuchtung für OPSP_0753 Unterschrank Fuß für Unterschrank OPSP_0760 (1 Stück) Unterlage für OPSP_0777 Technikbecken...
  • Seite 34 NOTIZEN...
  • Seite 35 NOTIZEN...
  • Seite 36 Nyos Aquatics GmbH, ® Siemensstr. 26, 70825 Korntal-Muenchingen, Germany www.nyos.info, info@nyos.info...
