Alphacool AURORA PLEXI X4 D-RAM Anleitung

ACCESSORIES
EN
N

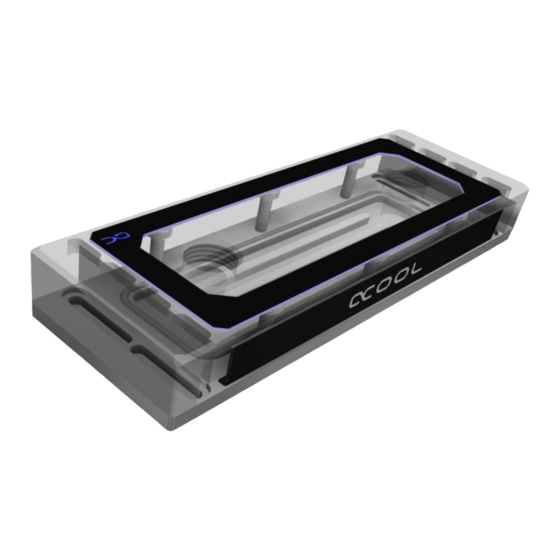

Aurora Plexi X4 D-Ram
EN
Read the safety instructions before starting the installation
DE
Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.
FR
Lisez les instructions de sécurité avant de commencer l'installation.
1.
Note: In order to install the Aurora Plexi
EN
X4 D-RAM cooler, the Alphacool D-RAM
modules (EAN: 4250197172684) must be mounted on
all RAM bars.
Place the hardware on an antistatic mat and clean the
D-RAM modules from finger grease with a solvent (e.g.
spirit).
Apply the thermal paste to the top of the D-RAM
modules as shown. Remove the protective foil on the
copper base of the AURORA PLEXI X4 cooler and
place the cooler on the D-RAM modules.
Insert the screws laterally into the ram cooler (see
illustration) and screw it through the holes provided
from above.
Alphacool International GmbH is not liable for
assembly errors occurring due to negligence.
DE
1x 1x
thermal grease
Beachten Sie: Um den Aurora Plexi X4 D-
DE
RAM Kühler zu installieren, müssen vorher
die Alphacool D-RAM Module (EAN: 4250197172684)
auf allen RAM Riegeln montiert werden.
Legen Sie die Hardware auf eine antistatische Unterlage
und reinigen Sie zunächst die D-RAM Module von
Resten der Fingerfette mit einem Lösemittel (z.B.
Spiritus).
Tragen Sie die Wärmeleitpaste, wie dargestellt, auf die
Oberseite der D-RAM Module auf. Entfernen Sie die
Schutzfolie auf dem Kupferboden des AURORA PLEXI
X4 Kühlers und platzieren Sie den Kühler auf den D-
RAM Modulen.
Legen Sie die Schrauben seitlich in den Ram Kühler ein
(siehe Abbildung) und verschrauben Sie diesen durch
die vorgesehenen Löcher von oben.
Alphacool International GmbH haftet nicht bei
fahrlässigen Montagefehlern.
AURORA PLEXI X4 D-RAM
ZUBEHÖR
8x
M3x8 screws
.
FR
Alphacool D-RAM (EAN: 4250197172684) doivent être
montés sur tous les loquets RAM.
Placez la matériel sur une surface antistatique et
nettoyez les modules D-RAM des résidus de graisse
avec un solvant (par ex. de l'alcool).
Appliquez la pâte thermique comme indiqué sur la face
supérieure des modules D-RAM. Retirez la feuille de
protection de la base en cuivre du refroidisseur
AURORA PLEXI X4 et placez le refroidisseur sur les
modules D-RAM.
Insérez les vis latéralement dans le refroidisseur à
piston (voir illustration) et vissez-le à travers les trous
prévus à cet effet par le haut.
Alphacool International GmbH n'est pas
responsable ni des erreurs d'installation.
ACCESSOIRES
FR
1x
hexagonal key
Note : Afin d'installer le refroidisseur
AURORA PLEXI X4 D-RAM, les modules
