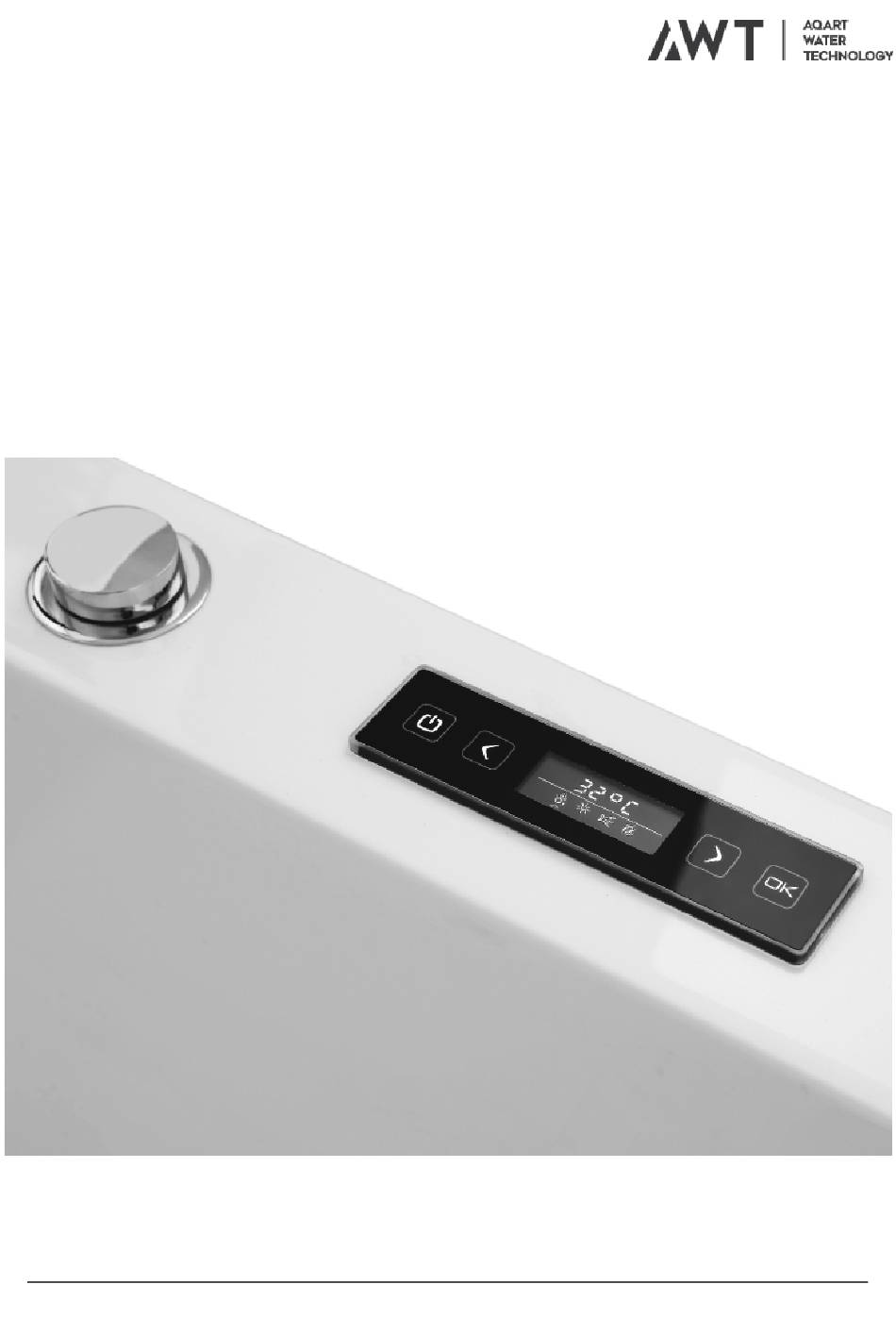

- Seite 1 Whirlpools E-Serie Massage bathtube E-Series Montage- und Bedienungsanweisung Installation and operation instructions...
-
Seite 2: Wartung
Attentions Hinweise Sicherheitshinweise 1. Lesen und befolgen Sie dieAnleitung. 2. Das Produkt muss mit 16Aabgesichert werden. 3. Die Installation muss durch Fachpersonal erfolgen. 4. Verwenden Sie für den Elektroanschluss einAnschlusskabel mit einem Durchmesser von 2,5mm². 5. Nachträgliche Veränderungen am Produkt sind nicht vorgesehen. 6. -
Seite 3: Installation Instructions
Attention Safety instructions 1. Read and follow the instructions. 2. The product must be connected to a socket that meets the ipx4 rating. 3. Installation of the power unit must be carried out by electrician or distributor. 4. All pump‘s must be grounded. The copper core ground wire specification should not be less than 2.5mm². -
Seite 4: Inhaltsverzeichnis
Conjoined skirt panel series......18 Feste Schürze..........18 Skirt in general using........20 Variable Schürze..........20 4. Faucet 4. Armatur Information............22 Information............22 5. User manual 5. Bedienungsanleitung E-Serie.............24 E-Serie.............24 6. Elektronik 6. Elektronic Schaltplan............28 Wiring principle..........28 7. Fehlerbehebung 7. Troubleshooting Problemlösung..........30 Solution............30... -
Seite 5: Ge101E
Materialbeschreibung/Spare parts GE101E 1800x1200x700mm 1.Abfluss/Drainer 2.KleineDüse/Smalljet 3.Kopfstütze/Neckrest4.GroßeDüse/Bigjet 5.Bodendüse/Floorjet 6.Ansauggitter/ 7.Bedienfeld/8.Luftbeimischung/ Waterintake ControlpanelAirvalve 10.Handbrause/ 9.Armatur/Faucet 11.Licht/Light Handshower... -
Seite 6: Ge104E
Materialbeschreibung/Spare parts GE104E 1700x1300x620mm 3. Luftbeimischung/ 4. Bedienfeld/ 1. Kopfstütze/Neckrest 2. Bodendüse/Floor jet Air valve Control panel 5. Ansauggitter/ 7. Handbrause/ 8. Kleine Düse/ 6. Armatur/Faucet Water intake Handshower Small Jet 9. Licht/Light 10. Abfluss/Drainer... -
Seite 7: Ge105E
Materialbeschreibung/Spare parts GE105E 1800x1300x620mm 1. Kleine Düse/ 2. Handbrause/ 4. Ansauggitter/ 3. Armatur/Faucet Small Jet Handshower Water intake 5. Bedienfeld/ 6. Luftbeimischung/ 7. Bodendüse/Floor jet 8. Kopfstütze/Neckrest Control panel Air valve 9. Licht/Light 10. Abfluss/Drainer... -
Seite 8: Ersatzteile
Materialbeschreibung/Spare parts GE108E 1900x900x620mm GE108-1E 1800x800x620mm GE108-2E 1700x800x620mm Ersatzteile 3. Handbrause/ 1. Kopfstütze/Neckrest 2. Bodendüse/Floor jet 4. Armatur/Faucet Handshower 5. Ansauggitter/ 6. Bedienfeld/ 7. Luftbeimischung/ 8. Kleine Düse/Small jet Water intake Control panel Air valve 9. Licht/Light 10. Abfluss/Drainer... -
Seite 9: Ge111E
Materialbeschreibung/Spare parts GE111E 1500x1000x600mm 1.Abfluss/Drainer 2.Wasserfall/Waterfall 3.KleineDüse/Smalljet4.Armatur/Faucet 5.Ansauggitter/Water 6.Handbrause/ 7.Bedienfeld/8.Luftbeimischung/ intake Handshower ControlpanelAirvalve 10.Kopfstütze/ 9.Bodendüse/Floorjet 11.Licht/Light Neckrest... -
Seite 10: Ge113/113-1E
Materialbeschreibung/Spare parts GE113E 1580x1580x600mm GE113-1E 1450x1450x600mm 1.Kopfstütze/Neckrest 4.Luftbeimischung/ 2.Handlauf/Handrail 3.Bodendüse/Floorjet Airvalve 5.Bedienfeld/Control 7.Ansauggitter/ 6.KleineDüse/Smalljet 8.Licht/Light Panel Waterintake 12.Handbrause/ 9.Wasserfall/Waterfall 10.Abfluss/Drainer 11.Armatur/Faucet Handshower... -
Seite 11: Ge114E
Materialbeschreibung/Spare parts GE114E 1800x900x600mm 1.Kopfstütze/Neckrest 4.Handbrause/ 2.Bodendüse/Floorjet 3.KleineDüse/Smalljet Handshower 5.Armatur/Faucet 6.Wasserfall/Waterfall 8.Ansauggitter/ 7.Licht/Light Waterintake 10.Bedienfeld/ 11.Luftbeimischung/ 9.Abfluss/Drainer Controlpanel Airvalve... -
Seite 12: Ge115E
Materialbeschreibung/Spare parts GE115E 1800x1300x640mm 4. Handbrause/ 1. Bodendüse/Floor jet 2. Kopfstütze/Neckrest 3. Kleine Düse/Small jet Handshower 6. Ansauggitter/ 7. Bedienfeld/ 8. Luftbeimischung/ 5. Armatur/Faucet Water intake Control panel Air valve 9. Licht/Light 10. Abfluss/Drainer... -
Seite 13: Ge119E
Materialbeschreibung/Spare parts GE119E 1590x1590x700mm 1.Bodendüse/Floorjet 2.Kopfstütze/Neckrest 3.KleineDüse/Smalljet4.Armatur/Faucet 5.Handbrause/ 6.Licht/Light 7.Ansauggitter/ Handshower 8.Wasserfall/Waterfall Waterintake 10.Bedienfeld/ 11.Luftbeimischung/ 9.Abfluss/Drainer Controlpanel Airvalve... -
Seite 14: Ge123E
Materialbeschreibung/Spare parts GE123E 1880x1250x700mm 3. Luftbeimischung/ 1. Kopfstütze/Neckrest 2. Bodendüse/Floor jet 4. Kleine Düse/Small jet Air valve 5. Ansauggitter/ 6. Bedienfeld/ 7. Armatur/Faucet 8. Licht/Light Water intake Control panel 9. Handbrause/ 10. Abfluss/Drainer Handshower... -
Seite 15: Ge101E
Anschluss/Connection GE101E 1800x1200x700mm Socket Stromanschlussdose Hot water Warmwasser Cold water Kaltwasser 1230 1800 GE104E 1700x1300x620mm 54 0 Socket Stromanschlussdose 1700 Hot water Warmwasser 70 0 Cold water Kaltwasser 1050 17 00... -
Seite 16: Ge105E
Anschluss/Connection GE105E 1800x1300x620mm 56 0 90 0 15 0 Socket Stromanschlussdose 1800 Hot water Warmwasser 70 0 Cold water Kaltwasser 1270 17 00 1868 GE108E 1900x900x620mm GE108-1E 1800x800x620mm GE108-2E 1700x800x620mm Socket Stromanschlussdose Cold water Kaltwasser Hot water Warmwasser 1900/1800/1700 1220/1150/1050... -
Seite 17: Ge111E
Anschluss/Connection GE111E 1500x1000x600mm Socket Stromanschlussdose Hot water Warmwasser 1500 Cold water Kaltwasser 1215 GE113E 1580x1580x600mm GE113-1E 1450x1450x600mm Socket Cold water Stromanschlussdose 1200 Kaltwasser Hot water Warmwasser 1 58... -
Seite 18: Ge114E
Anschluss/Connection GE114E 1800x900x600mm Socket Stromanschlussdose Cold water Kaltwasser Hot water Warmwasser 1800 1100 GE115E 1800x1300x640mm Socket Stromanschlussdose 45 0 Cold water Kaltwasser Hot water Warmwasser 1800... -
Seite 19: Ge119E
Anschluss/Connection GE119E 1590x1590x700mm Socket Hot water Stromanschlussdose Warmwasser Cold water 1200 Kaltwasser GE123E 1880x1250x700mm Socket Stromanschlussdose Cold water Kaltwasser Hot water 1880 Warmwasser 1250... -
Seite 20: Abnehmbare Schürze
Abnehmbare Schürze/Detachable skirt ① ⑤ ② ③ ④ ⑦ ⑥... - Seite 21 Abnehmbare Schürze/Detachable skirt 1. Stellen Sie den Pool an der 1. Make sure the pool is level. gewünschten Position auf und richten Small adjustments can be made by turining the feet. Sie es mit Hilfe der verstellbaren Füße Make sure the drain is only resting on the floor, to aus.
-
Seite 22: Feste Schürze
Feste Schürze/Conjoined skirt ① ④ ② ③ ⑥ ⑤... - Seite 23 Feste Schürze/Conjoined skirt 1. Stellen Sie den Pool an der gewünschten 1. Make sure the pool is level. Position auf und richten Sie es mit Hilfe der Small adjustments can be made by turining the feet. verstellbaren Füße aus. Make sure the drain is only resting on the floor, to much pressure on the drain might cause it to leak.
-
Seite 24: Variable Schürze
Variable Schürze/Skirt in general... - Seite 25 Variable Schürze/Skirt in general 1. Entfernen Sie die Schürze. 1. Remove both skirts Lösen Sie dazu die Schrauben unter dem oberen Rand. Die Schürze ist unten mit 2. Remove the stainless steel tabs and buckles Magneten befestigt. (strong magnet) in the direction of the short skirt.
-
Seite 26: Armatur
Armatur/Faucet Kaltwasser/ Warmwasser/ Düsen/ Handbrause/ Cold water Hot water Hand shower Hot/Warm Jet/Düsen Hand shower/Handbrause Cold Armatur Faucet installation instructions 1. Die Armatur hat 2 Markierungen: 1. The pipe has the H mark is for the hot C steht für kaltes Wasser und H für water, and the C mark is for the cold heißes Wasser. - Seite 27 Armatur/Faucet Kaltwasser/ Warmwasser/ Düsen/ Handbrause/ Cold water Hot water Hand shower Hot/Warm Jet/Düsen Hand shower/Handbrause Cold Faucet installation instructions Armatur 1. Die Armatur hat 2 Markierungen: 1. The H mark is for hot water and the C mark is C steht für kaltes Wasser und H für for cold water.
-
Seite 28: Bedienfeld
Bedienfeld Links Rechts Start/Einstellungen 1.WenneineFunktionstasteaktiviertistertönteinSummton. 2.Start 2.1DrückenSiefür2SekundenTaste,umdieBedienungunddieBeleuchtungeinzuschalten. WiederholenSiedenVorgangumdieBedienungauszuschalten. 3. Licht 3.1WenndieBedienungeingeschaltetistdrückenSie oder umdieFunktionauszuwählen. HabenSiedasSymbolausgewähltdrückenSie 4. Kindersicherung 4.1Wenn3MinutenkeineTastebetätigtwird,wirddasBedienfeldgesperrt.HaltenSieeine beliebigeTastefür3Sekundengedrückt,umdieseswiederfreizuschalten. 5.Ozon 5.1WenndieBedienungeingeschaltetistdrückenSie oder umdieFunktion auszuwählen.HabenSiedasSymbolausgewähltdrückenSie 5.2DieFunktionwirdautomatischnach10Minutenausgeschaltet. 6.Wasserpumpe 6.1 Um die Pumpe vor Beschädigung zu schützen lässt sich diese nur einschalten, wenn der Pool bis zum Wasserstandsensor mit Wasser gefüllt ist. 6.2WenndieBedienungeingeschaltetistdrückenSie oder umdieFunktion... - Seite 29 Bedienfeld 7. Heizung 7.1 Die Heizung funktioniert nur, wenn die Pumpe eingeschaltet ist. 7.2 Wenn die Bedienung eingeschaltet ist drücken Sie oder um die Funktion auszuwählen. Haben Sie das Symbol ausgewählt drücken Sie Wenn die Wassertemperatur unter der ausgewählten Temperatur liegt startet die Heizung.
-
Seite 30: Control Panel
Controlpanel Left Right Power/Setting 1. Most buttons will give a acousitc feedback. 2. Power 2.1 Touch the button for 2 seconds to turn on the pool, this also switches on the lights. hold this button 2 seconds to switch the pool off. 3. - Seite 31 Controlpanel 7 Heater 7.1 The heater can only be used while the massage function is running. 7.2 Use the navigations buttons till the cursor is on the symbol and touch to start the heater. Touching the button will shut the heater off. The default temperature is set to 37°C The automatic heating: if the water temperature ≥...
-
Seite 32: Elektronik
Elektronik Schaltplan Bedienfeld Wasserstandsensor Temperatursensor RGB Licht (DC12V 1W) Spannung! Ozon (DC12V 6W) Pumpe (AC230V Max. 2HP) Stromanschluss Heizung (AC230V Max. 1.5kW) Konfiguration Bedienfeld Pumpe Heizung Licht Ozon Parameter Nennspannung AC220V-240V AC230V AC230V DC12V DC12V 50Hz/60Hz Nennwiderstand Nennleistung 1500W 1500W Betriebsspannungsbereich: 198V-242V Umgebungstemperatur: +5°C~+40°C Standby-Leistung<10W (All loads are off) -
Seite 33: Wiring Principle
Wiring principle Control system wiring principle Control panel Water level sensor Temperature sensor RGB Light (DC12V 1W) Voltage danger! Ozone (DC12V 6W) Pump (AC230V Max. 2HP) AC Power input Heater (AC230V Max. 1.5kW) Configuration Controlpan Pump Heater Light Ozone Parameter AC220V-240V Voltage AC230V... -
Seite 34: Fehlerbehebung Problemlösung
Problemlösungen Fehler Ursache Lösung 1.DerPoolistnichtrichtig 1.RichtenSiedenPoolneuaus/ ausgerichtet/montiert überprüfenSiealleVerschraubungen Geräusche/ 2.Pumpeläuftim 2.FüllenSieWassereinbisder Vibration Leerlauf Wasserstandsensorbedecktist 3.Pumpeistdefekt 3.WendenSiesichanIhrenVerkäufer 1.Ansauggitterverstopft 1.Ansauggitterreinigen 2.ZugeringerWasserstand 2.Wassereinlassen Schwache 3.PumpesaugtLuftan 3.PrüfenSieobdieEntlüftungblockiert Strahlwirkung 4.Einlassventilist geschlossen 4.Hydraulikreglereinschalten 5.AndererGrund 5.Wartungspersonalbeauftragen 1.Spannungistnicht geeignet/kein Stromanschluss 1.ÜberprüfenSiedenStromanschluss Pumpe 2.Sicherungdefekt/ 2.ÜberprüfenSiedieSicherung ausgelöst 3.FüllenSieWasserein funktioniertnicht 3.Bedienfeldbeschädigt 4.WendenSiesichanIhrenVerkäufer 4.Wasserstandsensorgibt keinSignalaus... -
Seite 35: Troubleshooting
Troubleshooting Malfunction Reason Solution 1.Levelthebathtub Bathtubanomaly 1.Poolisn´tlevel 2.Addsomewateruntilthewaterlevelis shakingand 2.Thepumpisidling higherthanthewaterlevelsensor noising 3.pumpfailure 3.Contactyourdealer 1.Cleanthewaterintake 2.Addsomewateruntilthewaterlevelis 1.Waterintakeblocked higherthanthewaterlevelsensor 2.Waterlevelislow Smallpressure 3.Turnonthehydraulicregulator 3.Inletvalveisclosed 4.Checkiftheairventingdeviceis onthejets 4.Pumpsoaksair blockedandreturntherubberbackto 5.Otherreason therightposition 5.Contactyourdealer 1.Nopowerconnectionor 1.Checkthepowerconnection abnormalvoltage 2.Thefuseisburntoutor 2.Checkthefuse Pumpdoes 3.Contactyourdealer damaged notwork 3.Controlpaneldamaged 4.Addsomewateruntilthewaterlevelis higherthanthewaterlevelsensor 4.Waterlevelsensor damaged... - Seite 36 Whirlpool Sauna Bad Luboss Hohenbrunner Str. 14 85649 Brunntahl Telefon +49(0)8102-784591-6 Telefax +49(0)8102-784591-7 E-Mail info@bad-luboss.de htpps://www.bad-luboss.de...
