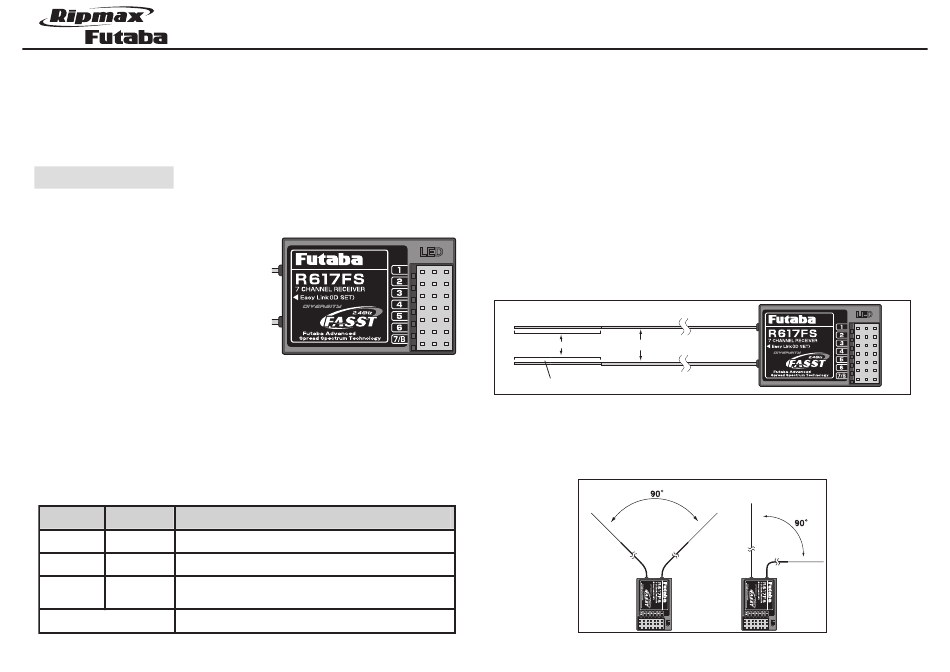

Ripmax Futaba R 617 FS Kurzanleitung

Wir empfehlen, vor Inbetriebnahme unbedingt die ausführliche Bedienungs-
anleitung sowie die Sicherheitshinweise zu lesen, welche im Internet unter
www. ripmax.com zu finden ist.
Sehr kleiner und leichter (9 g) 7-Kanal FASST - Empfänger, mit Diversity
Antennensystem, zur Unterdrückung von „Dead Points" und Reduzierung der
Lageabhängigkeit von Modellen.
Empfänger - Anbindung
Durch Drücken der Taste "ID-Set" wird im Empfänger automatisch die individuelle
Codenummer des Senders (130 Millionen Codes) gespeichert. Durch diese
"Bindung" reagiert der Empfänger nur noch auf die Signale dieses Senders.
• Sender und Empfänger nahe zueinander
bringen ( ca. 1 m)
• Sender einschalten
• Empfängerstromversorgung einschalten
enne Koaxial Kabel
• Taste Easy Link (ID Set) am Empfänger für
mindestens 1 Sekunde drücken und
wieder loslassen um den Empfänger an
den Sender zu binden.
• Wenn die Anbindung erfolgt ist, leuchtet
esen Bereich möglichst gestreckt verlegen
die Empfänger LED grün.
Diese feste Zuordnung von Sender zu Empfänger bietet beste Voraussetzungen
zu einer noch besseren Unterdrückung von Störsignalen als bei herkömmlichen
Systemen, da über ein digitales Filter nur die Steuerimpulse des eigene Senders
herausgefiltert werden können. Dadurch werden Störungen und der Einfluss von
anderen Sendern sehr effektiv unterdrückt.
Es können mehrere Empfänger an das gleiche Modul "angebunden" werden". Soll
die "Bindung" an ein anderes Modul erfolgen, so ist nach dem Einschalten die Taste
SW erneut zu drücken.
EMPFÄNGER LED STATUSANZEIGE
LED grün LED rot
AUS EIN
EIN AUS
blinkt AUS
abwechselnd blinkend Nicht behebbarer Fehler
Kurzanleitung für Empfänger R 617 FS 2,4 GHz FASST
R617FS Empfänger
Funktion/Status
NICHT
Sendersignal wird empfangen
Sendersignal wird empfangen
Sendersignale werden empfangen, aber falsche
Codenummer .
Technische Daten Empfänger R 617 FS 2,4 GHz
Betriebsspannung: ........................................................ 4,8-6 V(4-5NiMH)
Stromaufnahme: ....................................................................... ca. 80 mA
Kanalzahl: ............................................................................................... 7
Frequenzkanal-Raster: .............................................................. 2048 kHz
Frequenzband: ............................................................... 2,4...2,4835 GHz
Frequenzkanäle: ................................................................................... 36
Übertragungssystem: .......................................................................... FM
Gewicht: ............................................................................................... 9 g
Abmessungen: ........................................................ 41,6 x 27,5 x 9,2 mm
Empfindlichkeit: ............................................................................. - 95 dBi
Antenne: ......................................................................................... - 8 dBi
Antennenlänge: ......................................................................... ca. 14 cm
2-Antennen-Diversity System
Systemreichweite:
Boden - Boden: .......................................Mehr als 2000 Meter Reichweite
(bei 1,5 Meter Höhe des Empfängers und Sichtkontakt)
Boden - Luft: ............. Mehr als 3000 Meter Reichweite (bei Sichtkontakt)
Einbau des Empfängers
Antenne Koaxial Kabel
*Diesen Bereich möglichst gestreckt verlegen
Der R 617FS Empfänger besitzt ein Diversity-System mit 2 Antennen und
entsprechenden Eingangsstufen. Eine nachgeschaltete "Packet Screening Stufe"
überprüft die Eingangssignale auf Fehler und Signalstärke und schaltet blitzschnell
und übergangslos auf das bessere Eingangs-signal um. Die PRE-VISON Software
scannt permanent das Eingangssignal ab und führt, falls erforderlich, eine
Fehlerkorrektur durch.
R617FS Empfänger
