Ripmax Futaba R 6303 SBE Kurzanleitung

Wir empfehlen, vor Inbetriebnahme unbedingt die ausführliche Bedienungs-
anleitung sowie die Sicherheitshinweise zu lesen, welche im Internet unter
www. ripmax.com zu finden ist.
Kleiner nur 6,5 g leichter 3 /18 - Kanal 2,4 GHz FASST S.BUS-Empfänger.
Superschmal für Modelle mit engen Rümpfen. Mit S.BUS - System für bis zu 18
Kanäle und somit einsetzbar im Mini-Heli oder Park- und Hallenflugzeug. Der
R6303SBE Empfänger lässt sich für den Betrieb von Digital- und Analogservos
umschalten, wodurch die Impulsausgabe für Digitalservos noch schneller erfolgen,
was zu einer noch kürzeren Reaktionszeit führt. Dieser Empfänger ist zusätzlich
umschaltbar von 7Kan auf Multi-Modus und somit kompatibel mit allen Futaba-
FASST 6-14 Kanal Anlagen, sowie FASST Modulen.
Empfänger - Anbindung
• Sender und Empfänger nahe zueinander
bringen (ca. 0,5 m)
• Sender einschalten, achten Sie darauf,
daß während des Vorgangs in der
Umgebung keine weiteren FASST
Sender eingeschaltet sind.
• Empfängerstromversorgung einschalten
• Taste „Link/Mode" am Empfänger für
mindestens 1 Sekunde drücken und
wieder loslassen um den Empfänger an den Sender zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger LED grün.
Durch Drücken der Taste "Link/Mode" wird im Empfänger automatisch die indivi-
duelle Codenummer des Senders (130 Millionen Codes) gespeichert. Durch diese
"Bindung" reagiert der Empfänger nur noch auf die Signale des angebundenen
Senders.
Diese feste Zuordnung von Sender zu Empfänger bietet beste Voraussetzungen
zu einer noch besseren Unterdrückung von Störsignalen als bei herkömmlichen
Systemen, da über einen digitalen Filter nur die Steuerimpulse des eigenen Senders
herausgefiltert werden können. Dadurch werden Störungen und der Einfluss von
anderen Sendern sehr effektiv unterdrückt. Es können mehrere Empfänger an das
gleiche Modul "angebunden" werden". Soll die "Bindung" an ein anderes Modul
erfolgen, so ist nach dem Einschalten die Taste „Link/Mode" erneut zu drücken.

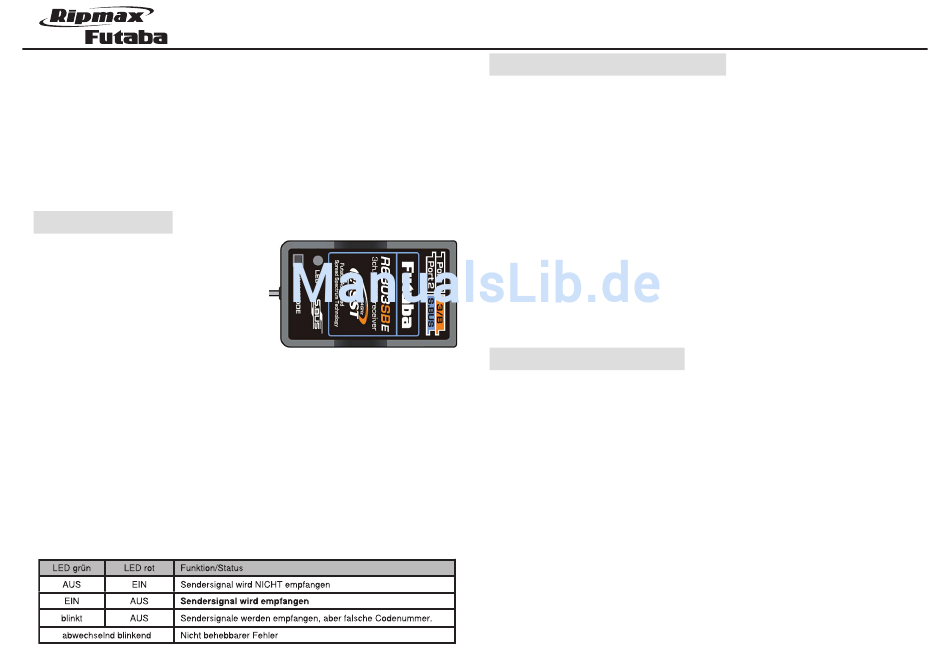

EMPFÄNGER LED STATUSANZEIGE
Kurzanleitung für Empfänger R 6303 SBE 2,4 GHz
Umstellung von Analog auf Digitalservos
Der Empfänger ist werkseitig auf den Modus "Normal" also für Analogservos
vorprogrammiert. Um den Modus umzustellen, wie folgt vorgehen.
Einstellen des Digital Modus:
1. Empfänger nach der "Anbindung" ausschalten.
2. Während dem Einschalten des Empfängers die „Link/Mode" Taste ca. 2-3
Sekunden gedrückt halten, hierbei blinkt die rote LED.
3. „Link/Mode" Taste loslassen, die Monitor LED leuchtet grün und rot.
4. Schalten Sie den Empfänger aus, damit die Werte übernommen werden können.
Die Umstellung vom Digital zum Analog Modus funktioniert nach dem selben
Prinzip. Die Monitor LED zeigt während des Umschaltens bei gedrücktem Taster
den Analog Modus an, in dem die rote und grüne LED blinkt. Nach loslassen des
Tasters leuchtet die rote LED.
Hinweis:
Der Digital Mode wirkt auf die Kanäle 1-3 und den S-BUS Ausgang! S-BUS
und Digitalservos können dieses Digital Signal verarbeiten. Sollen am S-BUS
Ausgang jedoch Analogservos, über ein PWM-Adapter betrieben werden, so
muss der Analogmodus gewählt werden. Durch die höhere Frequenz des
Digital Modus werden sonst die Analogservos zerstört!
Umschaltung 7Kan / Multi Modus
Um den Empfänger von 7 Kan- auf Multi- Modus umzuschalten, wie folgt vorgehen:
• Am Sender den gewünschten Modus einstellen.
• Empfängerstromversorgung einschalten (rote LED blinkt).
• Taste „Link/Mode" am Empfänger für mindestens 1 Sekunde drücken und wieder
loslassen um den Empfänger an den Sender zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger LED grün.
Technische Daten:
Betriebsspannung: ............... 3,7...7,4 Volt (4-5 NiMH, 2 LiFe, 1-2 LiPo)
Stromaufnahme: .....................................................................ca. 50 mA
Kanalzahl: ........................................................................................3/18
Frequenzband: ............................................................2,4...2,4835 GHz
Übertragungssystem: ............................................FASST/ HRS-FASST
Gewicht: .........................................................................................6,5 g
Abmessungen: ..................................................... 37,5 x 22,5 x 9,3 mm
Temperaturbereich: ...............................................................-15/+55°C
Antennenlänge: ....................................................................... ca.14 cm
Reichweite: .................................ausgelegt für Park- oder Hallenflieger
oder kleine Hubschrauber bis 1 m Rotordurchmesser
