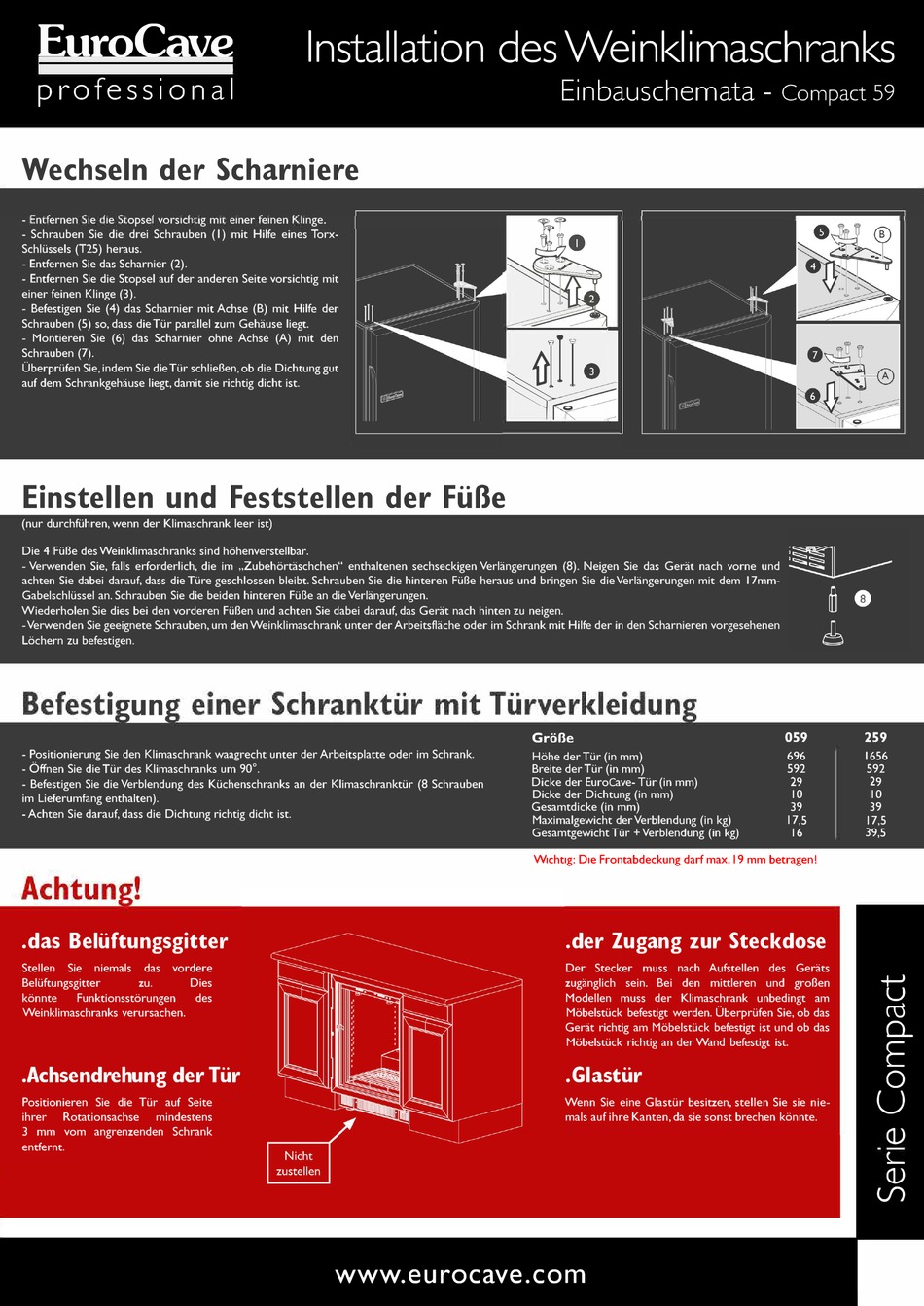

Wechseln der Scharniere
-
n ernen 1e 1e
opse vors1c 1g m1 einer einen
-
Schrauben Sie die drei Schrauben ( 1) mit Hilfe eines Torx-
Schlüssels (T25) heraus.
-
Entfernen Sie das Scharnier (2).
-
Entfernen Sie die Stopsel auf der anderen Seite vorsichtig mit
einer feinen Klinge (3).
- Befestigen Sie (4) das Scharnier mit Achse (B) mit Hilfe der
Schrauben (5) so, dass die Tür parallel zum Gehäuse liegt.
- Montieren Sie (6) das Scharnier ohne Achse (A) mit den
Schrauben (7).
Überprüfen Sie, indem Sie die Tür schließen, ob die Dichtung gut
auf dem Schrankgehäuse liegt, damit sie richtig dicht ist.
Einstellen und Feststellen der Füße
(nur durchführen, wenn der Klimaschrank leer ist}
Die 4 Füße des Weinklimaschranks sind höhenverstellbar.
- Verwenden Sie, falls erforderlich, die im „Zubehörtäschchen" enthaltenen sechseckigen Verlängerungen (8). Neigen Sie das Gerät nach vorne und
achten Sie dabei darauf, dass die Türe geschlossen bleibt. Schrauben Sie die hinteren Füße heraus und bringen Sie die Verlängerungen mit dem l 7mm
Gabelschlüssel an. Schrauben Sie die beiden hinteren Füße an die Verlängerungen.
W iederholen Sie dies bei den vorderen Füßen und achten Sie dabei darauf, das Gerät nach hinten zu neigen.
-Verwenden Sie geeignete Schrauben, um den Weinklimaschrank unter der Arbeitsfläche oder im Schrank mit Hilfe der
Löchern zu befestigen.
-
Positionierung Sie den Klimaschrank waagrecht unter der Arbeitsplatte oder im Schrank.
-Öffnen Sie die Tür des Klimaschranks um 90
-
Befestigen Sie die Verblendung des Küchenschranks an der Klimaschranktür (8 Schrauben
im Lieferumfang enthalten).
-Achten Sie darauf, dass die Dichtung richtig dicht ist .
. das Belüftungsgitter
Stellen Sie niemals das vordere
Belüftungsgitter
zu.
Dies
könnte
Funktionsstörungen
des
Weinklimaschranks verursachen.
.Achsendrehung der Tür
Positionieren Sie die Tür auf Seite
ihrer
Rotationsachse
mindestens
3 mm vom angrenzenden Schrank
entfernt.
Installation des Weinl<limaschranl<s
inge.
°
.
www.eurocave.com
Einbauschemata -
11•
�
��
in
den Scharnieren vorgesehenen
Größe
Höhe der Tür (in mm)
Breite der Tür (in mm)
Dicke der EuroCave-Tür (in mm)
Dicke der Dichtung (in mm)
Gesamtdicke (in mm)
Maximalgewicht der Verblendung (in kg}
Gesamtgewicht Tür + Verblendung (in kg)
Wichtig: Die Frontabdeckung darf max. 19 mm betragen!
.der Zugang zur Steckdose
Der Stecker muss nach Aufstellen des Geräts
zugänglich sein. Bei den mittleren und großen
Modellen muss der Klimaschrank unbedingt am
Möbelstück befestigt werden. Überprüfen Sie, ob das
Gerät richtig am Möbelstück befestigt ist und ob das
Möbelstück richtig an der Wand befestigt ist.
.Glastür
Wenn Sie eine Glastür besitzen, stellen Sie sie nie
mals auf ihre Kanten, da sie sonst brechen könnte.
Compact 59
0S9
2S9
696
1656
592
592
29
29
10
10
39
39
17,5
17,5
16
39,5
