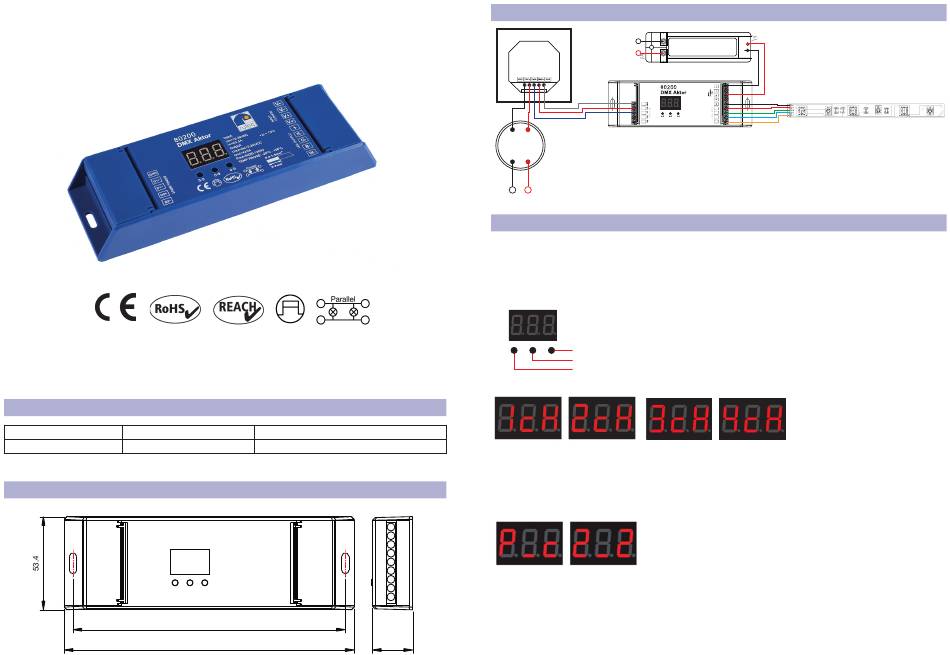

RUTEC 80200 Bedienungsanleitung

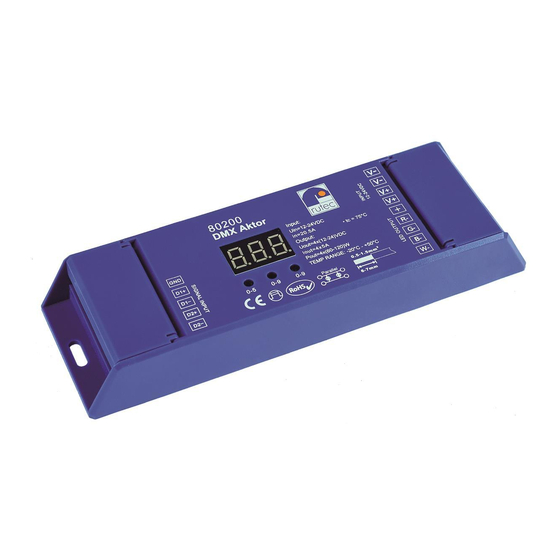

DMX-Aktor
Der rutec DMX-Aktor wurde entwickelt um ein- bis vierfarbige LED mit Hilfe von DMX-512-Signalen zu steuern und
zu regulieren. Die DMX-Startadresse kann einfach mit Hilfe von 3 Drucktastern auf dem Gerät eingestellt werden.
Technische Daten:
Artikel Nr. INPUT
80200 12/24 V DC
Produktabmessungen:
80200
OUTPUT
4 x 5 A 4 x 60/120 W
156.0
166.0
Verdrahtungsschema:
DMX MASTER
Netzgerät
12-24V DC
N L
230VAC
Bedienungsanweisungen:
Einstellung der DMX-Adressen
Drücken Sie 2 sekundenlang die Taste T1, die digitale Anzeige der DMX-Adressen blinkt
nun auf, um die Adresse zu bestätigen, drücken Sie bitte 2 sekundenlang eine beliebige Taste.
Mit den 3 Tasten kann die gewünschte DMX-512-Adresse eingestellt werden,
mit T1 werden die 100er-Schritte eingestellt, mit T2 die 10er und mit T3 die 1er.
Einstellung der Ausgangskanäle
Drücken Sie 2 sekundenlang gleichzeitig die Tasten T2 und T3, die digitale Anzeige der Kanäle blinkt nun auf, jetzt drücken
Sie die Taste T1 bis „1 / 2 / 3 / 4" wählen erscheint.
Die 3 bedeutet insgesamt 3 Kanäle, die 4 bedeutet insgesamt 4 Kanäle, um die Anzahl der Ausgangskanäle zu bestätigen,
drücken Sie bitte 2 sekundenlang eine beliebte Taste.
Werksseitig sind 4 Ausgangskanäle als Standard eingestellt.
Einstellung der Dimmfrequenz und Dimmkurve
Drücken Sie 2 sekundenlang gleichzeitig die Tasten T1 und T3, die digitale Anzeige zeigt nun "P_c" an.
"P" steht für die PWM Frequenz, drücken Sie die Taste T1, nun erscheint 1 im Display, das bedeutet 1500Hz.
Drücken Sie die Taste erneut, erscheint 2 im Display, das steht für 200 Hz.
Unter "c" können Sie die Dimm-Optionen einstellen, drücken sie die Taste T3, nun erscheint 1 im Display, 1 steht für lo-
garithmischen dimmen.
Drücken Sie die Taste T3 erneut, erscheint 2 im Display, das bedeutet lineares dimmen.
23.0
Werksseitig sind 200Hz und lineares Dimmen eingestellt.
N
Netzgerät
230VAC
12-24VDC
L
R
G
B
W
T3
T2
T1
