dazu genutzt werden, die Ausgaben für das linke Auge, das rechte Auge oder 3D-gemuxtes Video
an externe Hardware wie bspw. eine SDI-MAZ auszugeben. Standard-Definition- und 2K-Signale
werden nicht in 3D unterstützt.
Bei den im Anschlussdiagramm abgebildeten Monitoren für dieses HDLink Modell handelt es sich um
DisplayPort-Monitore. Der HDLink Pro 3D unterstützt jedoch ebenfalls DVI-D- und HDMI-Bildschirme.
Für den Anschluss an einen DVI-D- oder HDMI-Bildschirm werden DisplayPort-zu-DVI-D-, DisplayPort-
zu-Dual-Link- sowie DVI-D- oder DisplayPort-zu-HDMI-Adapter von Fremdherstellern benötigt.
HDMI-Bildschirme eignen sich nicht fürs Monitoring in 2K, da HDMI-Bildschirme nicht über eine
ausreichende Auflösung verfügen, um ein volles 2K-Bild anzeigen zu können. HDMI-Bildschirme
eignen sich am besten für HD720p/50, da die meisten DisplayPort- und DVI-Bildschirme dieses
Format nicht unterstützen. Nur für das Monitoring in 2K eignet sich ein Single-Link-DVI-D-Bildschirm
nicht, da DVI-D-Bildschirme zur Darstellung eines vollen 2K-Bilds keine ausreichende Auflösung
haben. Der HDLink Pro 3D bietet zwei SDI-Eingänge, die für Video und 2K-Film in Standard-
Definition-SDI, High-Definiton-SDI in 4:2:2, Dual Link HD-SDI in 4:4:4 und 3 Gbit/s HD-SDI in 4:4:4
genutzt werden können. Ersichtlich wird dies aus den Anschlussdiagrammen dieses Handbuchs.
Die Consumer-Analogaudioausgänge sind vollständig kompatibel mit einer breitgefächerten Auswahl an
Consumer-HiFi-Geräten und eignen sich perfekt fürs Monitoring von Stereo-Audio oder sogar bis zu 6
Audiokanälen. Audioausgaben über den DisplayPort- oder HDMI-Ausgang werden ebenfalls unterstützt.

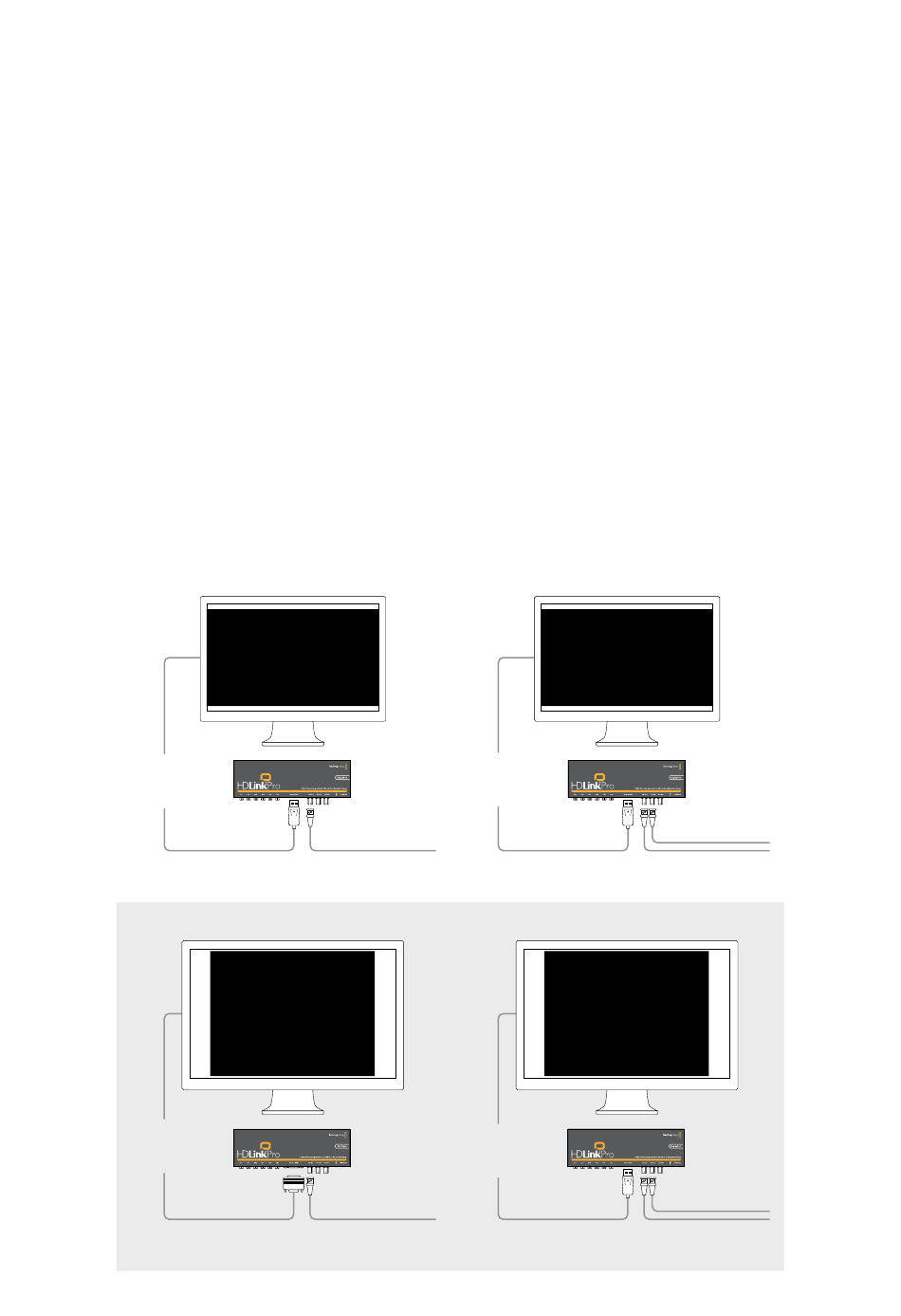

HDLink Pro 3D DisplayPort – Anschlussdiagramme
3 Gbit/s HD-SDI
HD-SDI
SD-SDI
24 inch
DisplayPort
DisplayPort-
Anschluss
direkt zum
LCD-Monitor
30 inch
DVI
DisplayPort-
Anschluss
direkt zum
LCD-Monitor
Multirate-SDI-Videoeingang
für 4:2:2/4:4:4 CH A SDI-
Eingang (BNC)
2K
2K-SDI-Videoeingang
3 Gbit/s 4:4:4 CH A SDI-
Eingang (BNC)
Dual Link HD-SDI 4:4:4
24 inch
DisplayPort
DisplayPort-
Anschluss
direkt zum
LCD-Monitor
Dual Link 2K
30 inch
DisplayPort
DisplayPort-
Anschluss
direkt zum
LCD-Monitor
HDLink Pro 3D DisplayPort
HD-SDI-Videoeingang
4:4:4 CH B
SDI-Eingang (BNC)
HD-SDI-Videoeingang
4:4:4 CH A
SDI-Eingang (BNC)
2K-SDI-Videoeingang
4:4:4 CH B
SDI-Eingang (BNC)
2K-SDI-Videoeingang
4:4:4 CH A
SDI-Eingang (BNC)
