Inhaltszusammenfassung für ifm LI214x
-

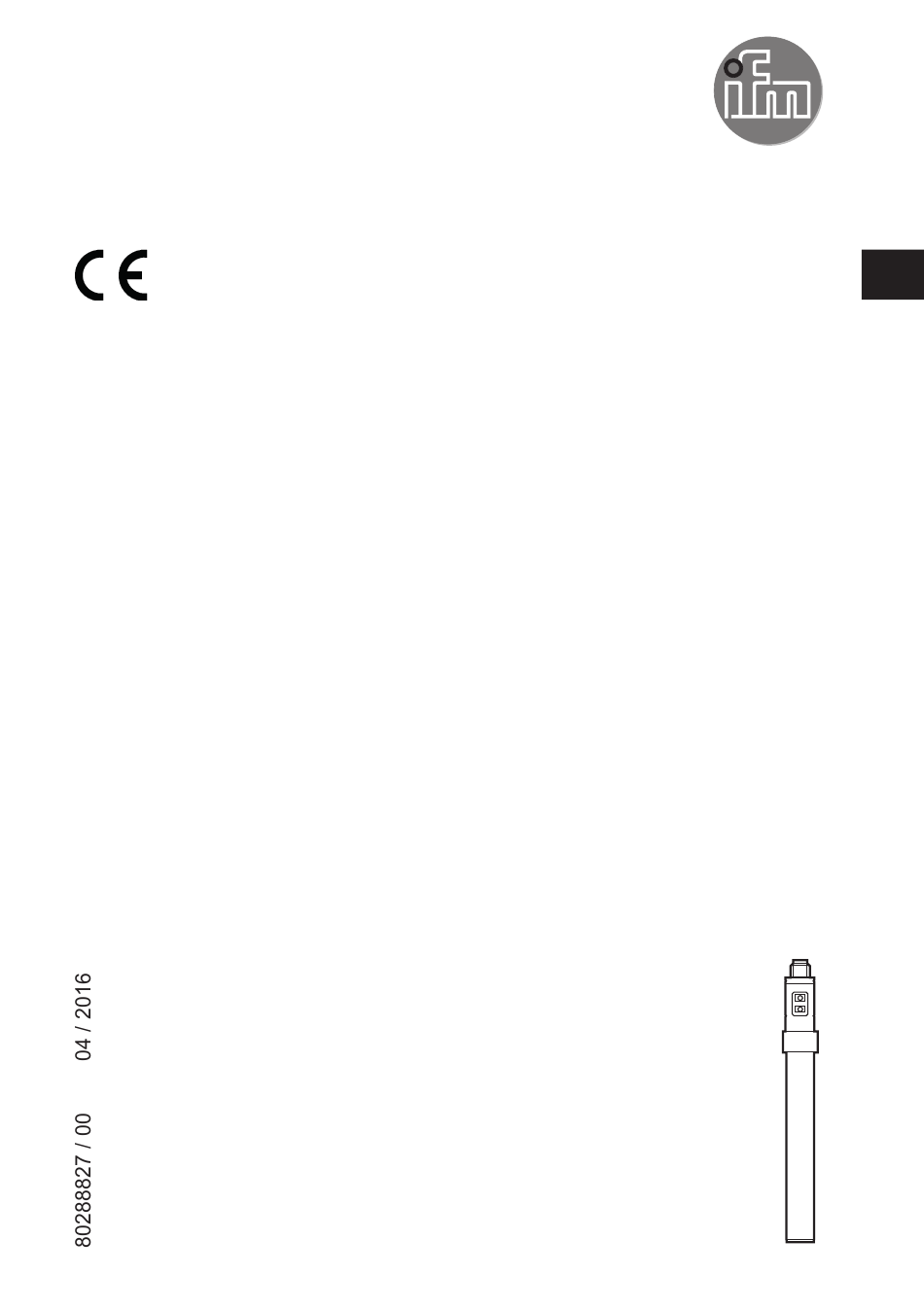

Seite 1: Anhang
Bedienungsanleitung Binärer Füllstandsensor LI214x... -
Seite 2: Inhaltsverzeichnis
Inhalt 1 Aufbau der Überfüllsicherung 3 11 Schema der Überfüllsicherung 3 12 Funktionsbeschreibung 3 13 Typenschlüssel 3... -
Seite 3: Aufbau Der Überfüllsicherung
Beeinflussungen durch die Installationsumgebung werden im Gerät erfasst und für die Signalauswertung ausgeblendet Ebenso kann ein "Vollabgleich" durchgeführt werden (Schaltpunkteinstellung mit vorhandenem Medium; → 6. Einstellhinweise). 1.3 Typenschlüssel Standaufnehmer Typ LI214x (x = Sondenlänge verschlüsselt) Technische Beschreibung Stand 11 10 2010 Seite 3... -
Seite 4: 14 Maßblätter Und Technische Daten
Technische Beschreibung (kapazitiver Sensor zur Überfüllsicherung) 1.4 Maßblätter und technische Daten 1.4.1 Maßblatt Standaufnehmer LI... Anschlussstecker M12 LED- Anzeige (grün / gelb) Programmiertaste OUT OFF Programmiertaste OUT ON Montagezubehör gesondert zu bestellen L = Sondenlänge L1 = Einbaulänge L2 = Auszugslänge MET = maximale Eintauchtiefe (aktive Zone) = 31 mm Je nach Artikel-Nr gibt es Sondenlängen (L) von 132 mm bis 481 mm Seite 4... -
Seite 5: 142 Technische Daten
Technische Beschreibung (kapazitiver Sensor zur Überfüllsicherung) 1.4.2 Technische Daten Betriebsspannungsbereich UB 10 - 36 V DC Binärausgang Funktion: Öffner nicht bedeckt: Strom max 200 mA Spannung max UB Spannungsabfall < 2,5 V bedeckt: Reststrom < 100 µA Umgebungs- und Medientemperatur 0°C bis +65°C 0°C bis +35°C bei Einsatz in Wasser und wasserbasierten Medien... - Seite 6 Technische Beschreibung (kapazitiver Sensor zur Überfüllsicherung) Bild 1 11,5 Bild 2 Flansch für Klemmung ∅ 16 mm Maße eingebaut Dichtung NBR Bild 3 Flansch für Klemmung ∅ 16 mm Maße eingebaut Bild 4 Flansch für Klemmung ∅ 16 mm Maße eingebaut Dichtung Tesnit Behälterplatte...
- Seite 7 Technische Beschreibung (kapazitiver Sensor zur Überfüllsicherung) Bild 5 Flansch für Klemmung ∅ 16mm Maße eingebaut Dichtung Tesnit Behälterplatte Bild 6 Klemm-Maß 16 mm Bild 7 Flansch für Klemmung ∅ 16 mm Technische Beschreibung Stand 11 10 2010 Seite 7...
-
Seite 8: Einsatzbereich
Technische Beschreibung (kapazitiver Sensor zur Überfüllsicherung) Bild 8 Flansch für Klemmung ∅ 16 mm Dichtung Tesnit 38,2 Bild 9 Klemm-Maß 16 mm Lochbohrbild Bild 10 3 Einsatzbereich Der Standaufnehmer kann für leitende und nichtleitende Flüssigkeiten mit einer relativen Dielektrizitätskonstanten von min 1,8 verwendet werden Er ist nicht verwendbar für Säuren und Laugen Er ist geeignet für den Einbau in ortsfeste und ortsfest verwendete Behälter ohne inneren Überdruck zur Lagerung wassergefährdender Flüssigkeiten... -
Seite 9: Störmeldungen, Fehlermeldungen
Technische Beschreibung (kapazitiver Sensor zur Überfüllsicherung) 4 Störmeldungen, Fehlermeldungen Durch das verwendete "Ruhestromprinzip" ist sichergestellt, dass bei Leitungs- bruch oder Hilfsenergieunterbrechung derselbe Zustand wie beim Erreichen des Höchstfüllstandes gemeldet wird (→ 1.4.2 Binärausgang bedeckt). Zusätzlich werden die folgenden Zustände durch eine LED angezeigt: Zustand / Funktion grün Gerät betriebsbereit, Sensorbereich bedeckt (Schaltausgang gesperrt) -
Seite 10: Einstellhinweise
Technische Beschreibung (kapazitiver Sensor zur Überfüllsicherung) 6 Einstellhinweise Bei der Montage des Standaufnehmers mit dem Montagezubehör kann die Ein- baulänge vor Ort in bestimmten Grenzen verändert werden, wobei der Sondenstab auf die gewünschte Ansprechhöhe verschoben wird Die Ansprechhöhe ist über die beiliegende Edelstahl-Schlauchklemme festzustellen und zu kennzeichnen Anschließend ist der Standaufnehmer durch die entsprechende Verschraubung (Montagematerial) gegen Verschieben zu sichern... -
Seite 11: 63 Elektronisches Schloss Verriegeln / Entriegeln
Technische Beschreibung (kapazitiver Sensor zur Überfüllsicherung) Nach einem erneuten Leerabgleich werden beide Werte wieder automatisch ge- setzt; die zuletzt definierten Werte werden überschrieben 6.2 Vollabgleich Nach dem Leerabgleich soll, wenn möglich, der Vollzustand hergestellt werden, so dass das Gerät umschaltet (Ausgang offen, grüne LED an) ►... -
Seite 12: 64 Ermittlung Der Einbaulänge
Technische Beschreibung (kapazitiver Sensor zur Überfüllsicherung) ● Hinweis: Die Betätigung der Tasten muß mit einem geeigneten, stumpfen Hilfs- mittel (z B Kugelschreiber) erfolgen Es ist auf jeden Fall eine Beschädigung der Tastenabdeckung zu vermeiden Bei Beschädigung der Tastenabdeckung ist der Standaufnehmer außer Betrieb zu nehmen und zu ersetzen 6.4 Ermittlung der Einbaulänge Entsprechend dem zulässigen Füllungsgrad des Behälters ist mit Hilfe der Zu- lassungsgrundsätze, Anhang 1, der Flüssigkeitsstand zu ermitteln, welcher der... -
Seite 13: Auszuglänge
Technische Beschreibung (kapazitiver Sensor zur Überfüllsicherung) 3. Auszuglänge Wenn die Sonde in einen festgelegten Stutzen oder mit einer Schelle montiert wird und die Einbaulänge durch die Arretierung in der entsprechenden Höhe erfolgen soll, dann gilt für die Auszugslänge: L2 = L - MET - S - (H - A) 7 Betriebsanweisung Die geprüften Teile der Überfüllsicherung sind mit einer nachgeschalteten Melde- und Steuereinrichtung zusammenzuschalten Es sind weiterhin die Betriebsanlei-... -
Seite 14: Anhang 1: Einstellhinweise Für Überfüllsicherungen In Behältern
Anhang 1: Einstellhinweise für Überfüllsicherungen in Behältern Seite 14... - Seite 15 Anhang 1: Einstellhinweise für Überfüllsicherungen in Behältern Seite 15...
- Seite 16 Anhang 1: Einstellhinweise für Überfüllsicherungen in Behältern Seite 16...
- Seite 17 Anhang 1: Einstellhinweise für Überfüllsicherungen in Behältern Seite 17...
-
Seite 18: Anhang 2: Einbau- Und Betriebsrichtlinie Für Überfüllsicherungen
Anhang 2: Einbau- und Betriebsrichtlinie für Überfüllsicherungen Seite 18... - Seite 19 Anhang 2: Einbau- und Betriebsrichtlinie für Überfüllsicherungen Seite 19...
- Seite 20 Anhang 2: Einbau- und Betriebsrichtlinie für Überfüllsicherungen Seite 20...
- Seite 21 Anhang 2: Einbau- und Betriebsrichtlinie für Überfüllsicherungen Seite 21...
-
Seite 22: Anhang 3: Zulassung Nach Whg
Friedrichstraße 1 45128 Essen Zulassungsgegenstand: Standgrenzschalter (kapazitive Sonde) Typ LI214x mit integriertem Messumformer (Elektronik- Einsatz) als Teil von Überfüllsicherungen Der oben genannte Zulassungsgegenstand wird hiermit allgemein bauaufsichtlich zugelassen Diese allgemeine bauaufsichtliche Zulassung umfasst sieben Seiten und eine Anlage Der Gegenstand ist erstmals am 16 Dezember 2010 allgemein bauaufsichtlich zugelassen worden DIBt I Kolonnenstraße 30 BI D-10829 Berlin | Tel: +493078730-0 | Fax: +493078730-320 I E-Mail: dibt@dibtde I wwwdibtde... -
Seite 23: Allgemeine Bestimmungen
Anhang 3: Zulassung nach WHG Deutsches Institut für Bautechnik Allgemeine bauaufsichtliche Zulassung Nr. Z-65.13-490 Seite 2 von 7 11. Dezember 2015 ALLGEMEINE BESTIMMUNGEN Mit der allgemeinen bauaufsichtlichen Zulassung ist die Verwendbarkeit bzw Anwendbarkeit des Zulassungsgegenstandes im Sinne der Landesbauordnungen nachgewiesen Sofern in der allgemeinen bauaufsichtlichen Zulassung Anforderungen an die besondere Sachkunde und Erfahrung der mit der Herstellung von Bauprodukten und Bauarten betrauten Personen nach den §... -
Seite 24: Besondere Bestimmungen
Zulassungsgegenstand und Anwendungsbereich (1) Gegenstand dieser allgemeinen bauaufsichtlichen Zulassung ist ein Standgrenzschalter vom Typ LI214x, der als Teil einer Überfüllsicherung (siehe Anlage 1) dazu dient, Überfül- lungen bei Behältern mit wassergefährdenden Flüssigkeiten zu verhindern Der Standauf- nehmer besteht aus einem kapazitiven Sensor Beim Eintauchen der Sonde in eine Flüssig- keit wird die Kapazitätsänderung bezogen auf das Erdpotential gemessen Diese Kapazi-... -
Seite 25: Herstellung Und Kennzeichnung
- der ZG-ÜS4 entsprechen Sie brauchen jedoch keine Zulassungsnummer zu haben Herstellung und Kennzeichnung 2.3.1 Herstellung Der Standgrenzschalter darf nur im Werk des Antragstellers, ifm electronic gmbh inEssen, hergestellt werden Er muss hinsichtlich Bauart, Abmessungen und Werkstoffen den in der im DIBt hinterlegten Liste aufgeführten Unterlagen entsprechen 2.3.2... -
Seite 26: Übereinstimmungsnachweis
Anhang 3: Zulassung nach WHG Deutsches Institut für Balltechnik Allgemeine bauaufsichtliche Zulassung Nr. Z-65.13-490 Seite 5 von 7 11. Dezember 2015 Übereinstimmungsnachweis 2.4.1 Allgemeines Die Bestätigung der Übereinstimmung des Standgrenzschalters mit den Bestimmungen dieser allgemeinen bauaufsichtlichen Zulassung muss für das Herstellwerk mit einer Über- einstimmungserklärung des Herstellers auf der Grundlage einer werkseigenen Produktions- kontrolle und einer Erstprüfung des Standgrenzschalters durch eine hierfür anerkannte Prüf- stelle erfolgen Die Übereinstimmungserklärung hat der Hersteller durch Kennzeichnung der... - Seite 27 Anhang 3: Zulassung nach WHG Deutsches Institut für Bautechnik Allgemeine bauaufsichtliche Zulassung Nr. Z-65.13-490 Seite 6 von 7 11. Dezember 2015 Bestimmungen für die Ausführung (1) Die Überfüllsieherung mit einem Standgrenzschalter nach dieser allgemeinen bauauf- sichtlichen Zulassung muss entsprechend Abschnitt 11 der Technischen Beschreibung angeordnet bzw entsprechend deren Abschnitten 5 und 6 eingebaut und eingestellt werden Mit dem Einbauen, Instandhalten, Instandsetzen und Reinigen des Standgrenzschalters dürfen nur solche Betriebe beauftragt werden, die für diese Tätigkeiten Fachbetriebe im...
- Seite 28 Anhang 3: Zulassung nach WHG Deutsches Institut für Bautechnik Allgemeine bauaufsichtliche Zulassung Nr. Z-65.13-490 Seite 7 von 7 11. Dezember 2015 (3) Stör- und Fehlermeldungen sind in Abschnitt 4 der Technischen Beschreibung beschrie- ben (4) Bei Wiederinbetriebnahme des Behälters nach Stilllegung oder bei Wechsel der Lager- flüssigkeit, bei dem mit einer Änderung der Einstellungen oder der Funktion der Überfüll- sicherung zu rechnen ist, ist eine erneute Funktionsprüfung, siehe Abschnitt 4 (1) und (2), durchzuführen...
- Seite 29 Standaufnehmer eingebaut Messumformer Signalverstärker (5a) Meldeeinrichtung Steuerungseinrichtung (5b) (5c) Stellglied (4) bis (5c) nicht Gegenstand dieser allgemeinen bauaufsichtlichen Zulassung Standgrenzschalter (kapazitive Sonde) Typ LI214x mit integriertem Messumformer (Elektronik-Einsatz) als Teil von Überfüllsicherungen Anlage 1 Übersicht Z9695615 16513-79/15 Seite 29...
- Seite 30 Anhang 3: Zulassung nach WHG Seite 30...
- Seite 31 Anhang 3: Zulassung nach WHG Seite 31...
- Seite 32 Anhang 3: Zulassung nach WHG Seite 32...
