Bedienungsanleitung
DE
Elektronischer Füllstandsensor
LR2750

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm LR2750

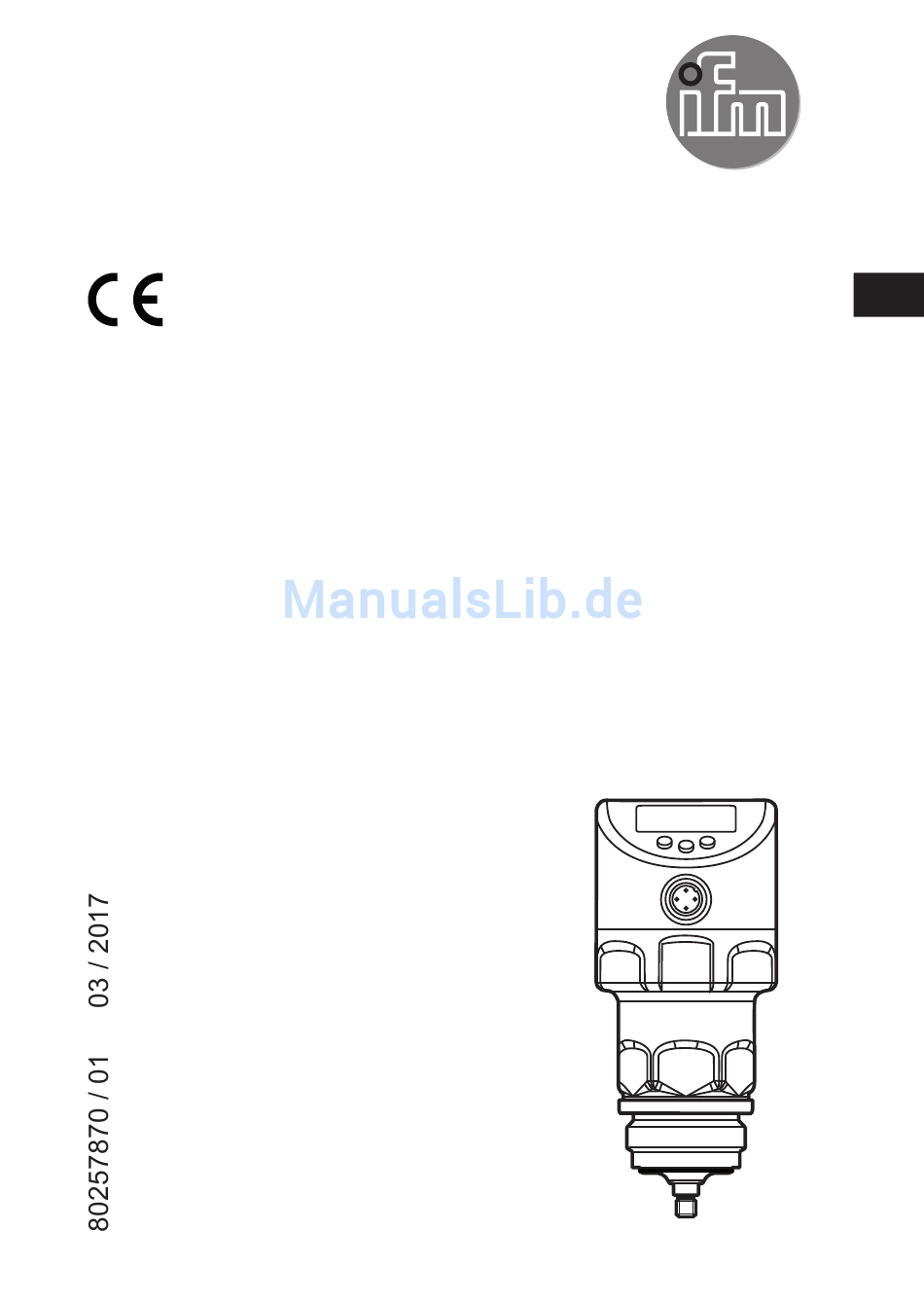

  • Seite 1 Bedienungsanleitung Elektronischer Füllstandsensor LR2750...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������5 1�1 Verwendete Symbole �������������������������������������������������������������������������������������5 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������5 3 Lieferumfang ��������������������������������������������������������������������������������������������������������6 4 Schnelleinstieg�����������������������������������������������������������������������������������������������������6 5 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������7 5�1 Einsatzbereich �����������������������������������������������������������������������������������������������7 5�1�1 Beschränkung des Einsatzbereichs �����������������������������������������������������7 6 Funktion ���������������������������������������������������������������������������������������������������������������8 6�1 Messprinzip����������������������������������������������������������������������������������������������������8 6�2 Ausgänge �������������������������������������������������������������������������������������������������������8 6�3 Weitere Gerätemerkmale �������������������������������������������������������������������������������9 6�3�1 Anzeigefunktionen ��������������������������������������������������������������������������������9 6�3�2 Analogfunktion �������������������������������������������������������������������������������������9 6�3�3 Schaltfunktionen ���������������������������������������������������������������������������������...
  • Seite 3 7�3�2 Bestimmen der Sondenlänge �������������������������������������������������������������20 7�4 Einbau des Geräts im Behälter ��������������������������������������������������������������������20 7�4�1 Einbau in offene Behälter �������������������������������������������������������������������21 7�4�2 Einbau in Kunststoffbehälter ���������������������������������������������������������������21 7�4�3 Hinweis für Einsatz nach EHEDG ������������������������������������������������������22 7�4�4 Hinweise für Einsatz nach 3-A ������������������������������������������������������������22 8 Elektrischer Anschluss ���������������������������������������������������������������������������������������23 9 Bedien- und Anzeigeelemente ���������������������������������������������������������������������������24 10 Menü...
  • Seite 4 11�6�1 Sondenlänge neu eingeben ��������������������������������������������������������������35 11�6�2 Einstellen auf anderes Medium ��������������������������������������������������������35 11�7 Simulation ��������������������������������������������������������������������������������������������������35 11�7�1 Simulationswert einstellen ����������������������������������������������������������������35 11�7�2 Simulationsdauer einstellen ��������������������������������������������������������������36 11�7�3 Simulation ein- / ausschalten ������������������������������������������������������������36 12 Betrieb �������������������������������������������������������������������������������������������������������������36 12�1 Betrieb mit Monostabsonde �����������������������������������������������������������������������36 12�2 Betrieb mit Bypassrohr oder Schwallrohr ��������������������������������������������������37 12�3 Überprüfen der Funktion ����������������������������������������������������������������������������37 12�4 Betriebsanzeigen ���������������������������������������������������������������������������������������37 12�5 Einstellung der Parameter ablesen �����������������������������������������������������������38...
  • Seite 5: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren�...
  • Seite 6: Lieferumfang

    • 1 Füllstandsensor LR2750 • 1 Bedienungsanleitung Für Montage und Betrieb sind zusätzlich notwendig: • 1 Sondenstab (→ Zubehör) ► Bei unvollständigem oder beschädigtem Lieferumfang ifm electronic kontaktieren� ► Ausschließlich Zubehör der ifm electronic verwenden� Verfügbares Zubehör: www�ifm�com Bei Verwendung von Komponenten anderer Hersteller wird optimale Funktion nicht gewährleistet�...
  • Seite 7: Bestimmungsgemäße Verwendung

    5 Bestimmungsgemäße Verwendung Das Gerät erfasst kontinuierlich den Füllstand in Behältern� 5.1 Einsatzbereich • Lebensmittel- und Hygienebereich� • Anwendungen mit erhöhten Anforderungen an Schutzart und Beständigkeit (→ Technisches Datenblatt). Das Gerät entspricht der Norm EN 61000-6-4 und ist ein Produkt der Klasse A� In Haushaltsumgebungen kann das Gerät Rundfunkstörungen verursachen�...
  • Seite 8: Funktion

    • Vorzugsweise in Metallbehältern verwenden� Bei Verwendung in Kunststoffbehältern kann es zur Beeinträchtigung durch elektromagnetische Störungen kommen (Störfestigkeit nach EN61000-6-2)� Abhilfe: (→ 7.4.2)� 6 Funktion 6.1 Messprinzip Abb. 6-1 Abb. 6-2 Das Gerät arbeitet nach dem Prinzip der geführten Mikrowelle� Es misst den Füllstand mit Hilfe elektromagnetischer Impulse im Nanosekundenbereich�...
  • Seite 9: 6�3 Weitere Gerätemerkmale

    6.3 Weitere Gerätemerkmale • Hygiene-Zulassungen/ Konformitäten (→ Technisches Datenblatt) • CIP / SIP fähig (→ Technisches Datenblatt) • Spezieller Betriebsmodus für Medien mit erhöhter Schaumbildung (→ 11.6.2) • Behälterabgleich ermöglicht das Ausblenden unerwünschter Störeinflüsse (z� B� verursacht durch Tankeinbauten oder bei Montage in Stutzen (→ 11.2.2)) •...
  • Seite 10 Verlauf des Analogsignals (Werkseinstellung): I [mA] Verlauf des Analogsignals (Messbereich skaliert): I [mA] ASP2 AEP2 ① L: Füllstand [ou2] = I (Werkseinstellung) ② A: Aktiver Bereich = L-(I1+I2) [ou2] = [InEG] I1: Inaktiver Bereich 1 ASP2: Analogstartpunkt I2: Inaktiver Bereich 2 (→ Technisches Datenblatt) AEP2: Analogendpunkt Zusätzliche Informationen zum Analogausgang: (→...
  • Seite 11: 6�3�3 Schaltfunktionen

    6.3.3 Schaltfunktionen Das Gerät signalisiert das Erreichen oder Unterschreiten eingestellter Füllstand- Grenzwerte durch den Schaltausgang OUT1 (Werkseinstellung) oder zusätzlich durch OUT2 (einstellbar)� Folgende Schaltfunktionen sind wählbar: • Hysteresefunktion / Schließer (Abb� 6-3): [oux] = [Hno] • Hysteresefunktion / Öffner (Abb� 6-3): [oux] = [Hnc] Zuerst wird der Schaltpunkt (SPx) festgelegt, dann im gewünschten Abstand der Rückschaltpunkt (rPx)�...
  • Seite 12: 6�3�4 Dämpfungsfunktion

    6.3.4 Dämpfungsfunktion Bei unruhigem Füllstandsverlauf (z� B� Turbulenzen, Wellenbewegungen) können Anzeige und Ausgangsverhalten gedämpft werden� Bei der Dämpfung werden die ermittelten Füllstandwerte anhand eines Mittelwertfilters "geglättet", es entsteht ein beruhigter Kurvenverlauf� Die Dämpfung ist einstellbar mit Hilfe des Parameters [dAP] (→ 11.4.10)� [dAP] gibt in Sekunden an, nach welcher Zeit bei einem plötzlichen Sprung 63% des Endwertes erreicht werden�...
  • Seite 13: 6�3�7 Io-Link

    Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com� 6.3.8 Simulationsfunktionen Für Inbetriebnahme, Wartungsarbeiten oder zur Störungseingrenzung können verschiedene Füllstände und Fehler simuliert werden� Die Dauer der Simulation ist wählbar (1 min���1 h)�...
  • Seite 14: 7�1�2 Einbau In Rohren

    Abb. 7-1 Abb. 7-2 ohne Abgleich Einbauabstände mit Abgleich (→ 7.1.7) Einbauabstände ohne Abgleich 10 mm A1: 10 mm 20 mm A2: 50 mm 20 mm zu Behältereinbauten (B) A3: 50 mm zu Behältereinbauten (B) 50 mm zu weiteren Sensoren Typ LR 50 mm zu weiteren Sensoren Typ LR ø...
  • Seite 15: 7�1�3 Anwendungen Mit Pastösen Oder Stark Strömenden Medien

    7.1.3 Anwendungen mit pastösen oder stark strömenden Medien Bei Anwendungen mit pastösen oder strömenden Medien und / oder Rührwerken, bei denen die Sonde einer seitlichen Belastung ausgesetzt wird: Abb. 7-3 ► Sondenstab darf Behälterwand / Behältereinbauten nicht berühren� ► Seitliche Mindestabstände entspre- chend der Sondenlänge und der zu erwartenden seitlichen Auslenkung erhöhen�...
  • Seite 16: 7�1�5 Stark Verschmutztes Medium

    7.1.5 Stark verschmutztes Medium Bei stark verschmutztem Medium besteht die Gefahr der Brückenbildung zwischen Sondenstab und Behälterwand oder Einbauten� ► Mindestabstände entsprechend der Intensität der Verschmutzung erhöhen� 7.1.6 Starke Schaumbildung und Turbulenzen Starke Schaumbildung und Turbulenzen können zu Fehlmessungen führen� Um dieses zu vermeiden ►...
  • Seite 17: 7�1�7 Hinweise Zum Behälterabgleich

    Bei erhöhter Schaumbildung wird die Einstellung [MEdI] = [MId] (→ 11.6.2) empfohlen� 7.1.7 Hinweise zum Behälterabgleich Der Behälterabgleich mindert die Auswirkungen von Störeinflüssen und schafft bei schwierigen Anwendungsbedingungen eine höhere Betriebsreserve� Den Behälterabgleich nur im eingebauten Zustand des Gerätes durchführen� Beim Behälterabgleich muss zunächst eine sogenannte "Abgleichdistanz"...
  • Seite 18: 7�2 Montage Der Sonde

    Bei Einhaltung aller Einbauabstände (→ 7.1) ist kein Behälterabgleich erforderlich, das Gerät ist dann auch ohne den Abgleich betriebsbereit� ► Im Zweifelsfall einen Behälterabgleich durchführen (empfohlen!)� Behälterabgleich nach Möglichkeit bei leerem Behälter ausführen, um alle eventuellen Störquellen zu erfassen� In diesem Fall: ►...
  • Seite 19: 7�3 Länge Der Sonde

    7.3 Länge der Sonde 7.3.1 Kürzen des Sondenstabs Der Sondenstab kann zur Anpassung an unterschiedliche Behälterhöhen gekürzt werden� Nicht die minimal zulässige Sondenlänge (L ) von 150 mm unterschreiten! Sondenlängen unter 150 mm werden vom Gerät nicht unterstützt� Bei Sondenlängen < 260 mm ist kein Behälterabgleich möglich (→...
  • Seite 20: 7�3�2 Bestimmen Der Sondenlänge

    7.3.2 Bestimmen der Sondenlänge ► Sondenlänge L genau messen� Bezugspunkt ist die Unterkante des Prozessanschlusses (Abb� oben)� ► Wert notieren. Er wird zum Parametrieren des Geräts benötigt (→ 11.2.1). 7.4 Einbau des Geräts im Behälter Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist und sich kein Medium im Behälter befindet, das austreten kann�...
  • Seite 21: 7�4�1 Einbau In Offene Behälter

    7.4.1 Einbau in offene Behälter ► Bei Einbau in offene Behälter das Gerät mit Hilfe einer metallischen Halterung montieren, sie dient als Einkoppelplatte (R); Mindestgröße: 150 x 150 mm bei einer quadratischen Halterung, 150 mm Durchmesser bei einer kreisförmigen Halterung �...
  • Seite 22: 7�4�3 Hinweis Für Einsatz Nach Ehedg

    7.4.3 Hinweis für Einsatz nach EHEDG Das Gerät verfügt über eine Zulassung nach EHEDG� Sie gilt nur in Verbindung mit Adaptern mit EHEDG-Zulassung. → Verfügbares Zubehör: www.ifm.com. ► Auf EHEDG-konforme Einbindung des Sensors in die Anlage achten� 7.4.4 Hinweise für Einsatz nach 3-A ►...
  • Seite 23: Elektrischer Anschluss

    8 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� Bei Marineanwendungen (soweit Gerätezulassung vorhanden), ist ein zusätzlicher Surgeschutz erforderlich� ► Anlage spannungsfrei schalten� ►...
  • Seite 24: Bedien- Und Anzeigeelemente

    Wird das Gerät erstmals mit Betriebsspannung versorgt, muss zunächst die Sondenlänge eingegeben werden (→ 11.2.1)� Erst danach ist das Gerät betriebsbereit� 9 Bedien- und Anzeigeelemente 1 bis 8: Indikator-LEDs LED 1 - 3 Gewählte Maßeinheit� LED 4 - 6 Nicht belegt LED 7 Nur aktiv bei Auswahl des Schaltausgangs [ou2] = [I] oder [InEG];...
  • Seite 25: Menü

    10 Menü 10.1 Menüstruktur inch Grau unterlegte Menüpunkte, z� B� [ SP2 ],sind nur nach Anwahl zugeordneter Parameter aktiv (→ 10.2.1)� Hauptmenü (→ 10.2.1) Ebene EF (→ 10.2.2)
  • Seite 26 Grau unterlegte Menüpunkte, z� B� [ dS2 ], sind nur nach Anwahl zugeordneter Parameter aktiv (→ 10.2.3)� III : Ebene CFG (→ 10.2.3) Ebene ENV (→ 10.2.4) Ebene SIM (→ 10.2.5)
  • Seite 27: 10�2 Erläuterung Zum Menü

    10.2 Erläuterung zum Menü 10.2.1 Hauptmenü tREF Behälterabgleich durchführen� Menüpunkt nur sichtbar bei [LEnG] ≥ 260 mm. SP1 / Schaltpunkt 1 / Rückschaltpunkt 1, bei dem OUT1 schaltet� Menüpunkt nur sichtbar bei Auswahl der Hysteresefunktion ([ou1] = [H��]) Obere / untere Grenze für den Gutbereich, innerhalb dessen OUT1 schaltet� FH1 / Menüpunkt nur sichtbar bei Auswahl der Fensterfunktion ([ou1] = [F��]) ASP2 Analoger Startpunkt 2: Messwert, bei dem der analoge Startwert ausgegeben...
  • Seite 28: 10�2�3 Ebene Cfg (Konfiguration)

    10.2.3 Ebene CFG (Konfiguration) Ausgangskonfiguration für OUT1: Schaltsignal für Füllstand-Grenzwert� Hysterese oder Fensterfunktion, jeweils als Öffner oder Schließer Ausgangskonfiguration für OUT2: • Analogsignal für aktuellen Füllstand, 4…20 mA oder 20…4 mA oder • Schaltsignal für Füllstand-Grenzwert� Hysterese oder Fensterfunktion, jeweils als Öffner oder Schließer Schaltverzögerung für OUT1 Rückschaltverzögerung für OUT1 dS2*...
  • Seite 29: Parametrieren

    11 Parametrieren Während des Parametriervorgangs bleibt das Gerät intern im Betriebsmodus� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 11.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [Enter] drücken, um in das Menü zu gelangen�...
  • Seite 30 • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ► [Enter] drücken, um in das Menü zu gelangen� ► [▲] oder [▼] drücken bis [EF] angezeigt wird� ► [Enter] drücken� > Der erste Parameter des Untermenüs wird angezeigt (hier: [rES])� • Timeout: Wird während der Einstellung eines Parameters 30 s lang keine Taste gedrückt, geht das Gerät mit unverändertem Wert in die Prozesswertanzeige zurück�...
  • Seite 31: 11�2 Grundeinstellungen (Erstinbetriebnahme)

    11.2 Grundeinstellungen (Erstinbetriebnahme) Befindet sich das Gerät im Auslieferungszustand, muss zunächst die Sondenlänge eingegeben werden� Danach öffnet sich das vollständige Bedienmenü� 11.2.1 Sondenlänge eingeben ► Betriebsspannung anlegen� > Initialanzeige erscheint� ► [Enter] drücken und [LEnG] wählen� ► Erneut [Enter] drücken� >...
  • Seite 32: 11�3 Anzeige Konfigurieren (Optional)

    11.3 Anzeige konfigurieren (optional) ► [uni] wählen und Maßeinheit festlegen: [mm], [inch]� ► [SELd] wählen und Art der Anzeige einstellen: [L] = Der Füllstand wird in mm oder inch angezeigt� [%] = Der Füllstand wird in Prozent angezeigt� Der angezeigte Prozentwert ist abhängig von den Parametern: ASP2 = Eingestellter Wert entspricht 0% AEP2 = Eingestellter Wert entspricht 100% [OFF] =...
  • Seite 33: 11�4�3 Schaltgrenzen Festlegen (Fensterfunktion)

    11.4.3 Schaltgrenzen festlegen (Fensterfunktion) ► Sicherstellen, dass für [oux] die Funktion [Fno] oder [Fnc] eingestellt ist� ► [FHx] wählen und obere Grenze des Gutbereichs einstellen� ► [FLx] wählen und untere Grenze des Gutbereichs einstellen� [FLx] ist stets kleiner als [FHx]� Es können nur Werte eingegeben werden, die unter dem Wert für [FHx] liegen�...
  • Seite 34: 11�4�7 Analogsignal Skalieren

    11.4.7 Analogsignal skalieren ► [ASP2] wählen und analogen Startpunkt festlegen� ► [AEP2] wählen und analogen Endpunkt festlegen� Die Einstellung dieser Parameter über IO-Link ist nur möglich, wenn der Parameter [ou2] = [I] oder [InEG] ist� Weitere Infos: (→ 6.3.2) 11.4.8 Schaltlogik für die Schaltausgänge festlegen ►...
  • Seite 35: 11�6 Grundeinstellungen Ändern

    11.6 Grundeinstellungen ändern Notwendig nach Änderungen an der Sonde oder Änderung des Einsatzbereichs� 11.6.1 Sondenlänge neu eingeben ► [LEnG] wählen� ► Sondenlänge L eingeben� Eingestellte Einheit [uni] beachten� ► [Enter] drücken� Achtung: Nach Änderung der Sondenlänge müssen auch die Werte für die Schaltgrenzen überprüft / neu eingegeben werden�...
  • Seite 36: 11�7�2 Simulationsdauer Einstellen

    11.7.2 Simulationsdauer einstellen ► [STim] wählen ► Zeitspanne für Simulation einstellen� ► [Enter] drücken� Einstellbereich: 1, 2, 3, 4, 5, 10, 15, 20, 30, 45, 60 min� Werkseinstellung: 3 min 11.7.3 Simulation ein- / ausschalten ► [S�On] wählen und einstellen: [OFF] = Simulation aus [On] =...
  • Seite 37: 12�2 Betrieb Mit Bypassrohr Oder Schwallrohr

    Zur ordnungsgemäßen Funktion benötigt das Gerät eine ausreichend große Einkoppelfläche / Einkoppelplatte aus Metall� Sie ist Voraussetzung dafür, dass der Mikrowellenimpuls mit optimaler Sendeleistung in den Behälter eingekoppelt wird� Bei Einbau in geschlossene Metallbehälter / metallische Bypassrohre dient der Behälterdeckel / der obere Rohrabschnitt als Einkoppelfläche� Bei Einbau in offene Metallbehälter, Behälter aus Kunststoff oder Metallbehälter mit Kunststoffdeckeln muss ein ausreichend großes Halteblech, eine metallische Auflage oder Ähnliches verwendet werden (→...
  • Seite 38: 12�5 Einstellung Der Parameter Ablesen

    [Loc] Gerät per Bedientasten verriegelt; Parametrierung nicht möglich� Zum Entriegeln 10 s lang beide Einstelltasten drücken� [uLoc] Gerät ist entriegelt / Parametrierung wieder möglich� [C�Loc] Gerät vorübergehend gesperrt� Parametrierung über IO-Link aktiv [S�Loc] Gerät per IO-Link dauerhaft verriegelt� Diese Verriegelung kann nur über IO-Link aufgehoben werden�...
  • Seite 39: 12�8 Ausgangsverhalten In Verschiedenen Betriebszuständen

    Mögliche Ursache Empfohlene Maßnahmen • Gerät in Schwallrohr oder Bypass Messung durch starke montieren (→ 7.1)� Schaumentwicklung oder starke • [dFo] einstellen oder erhöhen Turbulenzen gestört� (→ 11.4.11)� Messung gestört durch Ölschicht absaugen, Medium Trennschichten durchmischen, Zusammensetzung (z�B� Ölschicht auf Wasser)� prüfen�...
  • Seite 40: Technische Daten

    Bei [ou2] = [InEG]: 4���3,8 mA Bei [ou2] = [I]: 4���3,8 mA Leersignal Bei [ou2] = [InEG]: 20���20,5 mA 13 Technische Daten Technische Daten und Maßzeichnung unter www�ifm�com� Einstellbereiche [LEnG] inch Einstellbereich 150���2000 6,0���78,8 Schrittweite Die Einstellbereiche für die Schaltgrenzen ([SPx], [rPx], [FHx], [FLx]) sind abhängig von der Sondenlänge (L)�...
  • Seite 41: Wartung / Transport

    ► Sicherstellen, dass die Verbindungsstelle Gerät - Sonde oder Gerät - Adapter nicht verschmutzt oder beschädigt wird� Dichtungsring(e) auf Beschädigungen prüfen� Bei Beschädigungen an Dichtungsringen: ► Beschädigte Teile ersetzen (www�ifm�com)� Bei Wechsel des Mediums ist möglicherweise eine Anpassung der Geräteeinstellungen erforderlich (→ 11.6.2 Einstellen auf anderes Medium)�...
  • Seite 42: 14�1 Reinigung Und Wartung Bei Anforderungen Nach 3-A

    14.1 Reinigung und Wartung bei Anforderungen nach 3-A Gerät in regelmäßigen Abständen einer COP-Reinigung unterziehen� Dazu muss das Gerät aus dem Adapter herausgeschraubt und die Sonde vom Gerät abgeschraubt werden� Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist und sich kein Medium im Behälter befindet, das austreten kann�...
  • Seite 43: Werkseinstellung

    15 Werkseinstellung Werkseinstellung Benutzer-Einstellung tREF nonE 50 % MEW* 5 mm unter SP1 ASP2 0 % MEW* AEP2 100 % MEW* FOU1 FOU2 SELd LEnG nonE MEdl S.LVL 50 % LEnG S.Tim S.On * MEW = Messbereichsendwert = LEnG-Wert minus 30 (in Millimeter)� Bei Eingabe des LEnG-Werts berechnet das Gerät die Grundeinstellung�...
  • Seite 44: Hinweise Zur Parametrierung Über Io-Link

    16 Hinweise zur Parametrierung über IO-Link Im Auslieferungszustand ist das Gerät nicht betriebsbereit� Zur Inbetriebnahme müssen explizit einmal gültige Grundeinstellungen zum Gerät gesendet werden, auch wenn die Default-Werte mit dem angeschlossenen Gerät übereinstimmen� Auf korrekte Eingabe der Grundeinstellungen gemäß montierter Sonde und zu erfassendem Medium achten�...
  • Seite 45: 16�2 Gerätezugriffssperre / Datenhaltung

    Master konfiguriert und vom Sensor zugelassen wird� Aus Sicherheitsgründen kann der Parameter-Download vom Sensor abgelehnt werden� Werkseinstellung: [Offen] Datenhaltung - [Offen] = Gerät lässt Parameter-Download vom Master zu - [Gesperrt] = Gerät lehnt Parameter-Download vom Master ab Weitere Informationen unter www�ifm�com...
