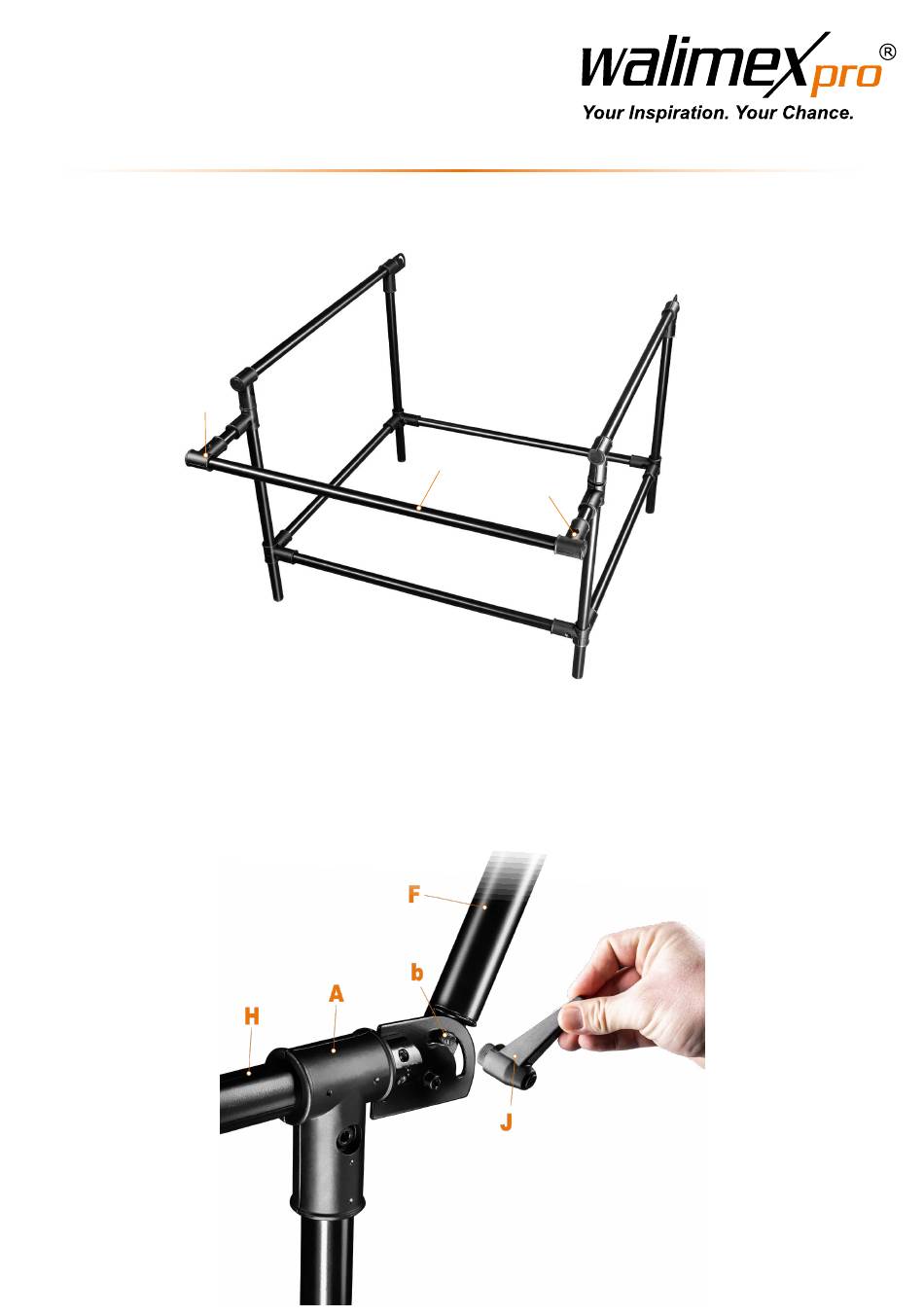

Schritt 6: Nehmen Sie das E-Rohr und befestigen Sie 2x A dar-
an. Montieren Sie dieses nun an den beiden G-Rohren
wie gezeigt.
A
Schritt 7: Befestigen Sie nun die beiden F-Rohre in den Schar-
nieren, indem Sie jeweils die Achse am Punkt a (siehe
Schritt 4) durch das Scharnierteil führen und dann von
der anderen Seite verschrauben. Drehen Sie nun den
Klemmhebel J auf das Gewinde b, und verankern Sie
das Rohr F im gewünschten Winkel. Die Klemmhebel
sollten sich unbedingt auf der Außenseite der Kon-
struktion befinden.
Step 6: Mount 2x A to the 1x E rod. Then affix those two A to the
G rods.
E
A
Step 7: Now fix the two F-tubes in the hinges by inserting the
axle at point a (see step 4) through the hinge piece and
then fixing it from the other side. Now screw the clamping
lever J onto the thread b and anchor the F rod at the
desired angle. It is essential that the clamping levers are
on the outside of the construction.
