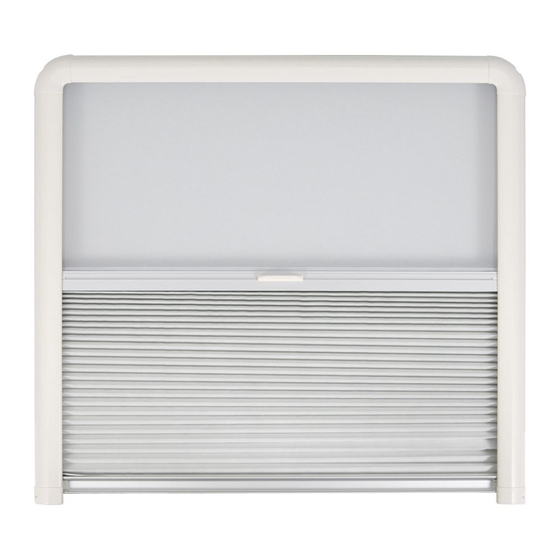

REMIflair IV
Doppelrollo-Verdunkelungssystem
Double-blind darkening system
Système d'obscurcissement en volet roulant double
Dubbel rolluik - verduisteringssysteem
Sistema de oscurecimiento de persiana enrollable
Sistema di oscuramento in tendine avvolgibili
Werbung
Verwandte Anleitungen für remis REMIflair IV
Inhaltszusammenfassung für remis REMIflair IV
- Seite 1 Assembly instructions US/GB Notice de montage Montagehandleiding Instrucciones de montaje Introduzione di montaggio REMIflair IV Doppelrollo-Verdunkelungssystem Double-blind darkening system Système d’obscurcissement en volet roulant double Dubbel rolluik - verduisteringssysteem Sistema de oscurecimiento de persiana enrollable Sistema di oscuramento in tendine avvolgibili...
- Seite 2 D. Angaben zur Instandhaltung A. Angaben zum Erzeugnis 1. Hersteller: REMIS GmbH Mathias-Brüggen-Str. 67-69 50829 Köln 2. Benennung und Typ: REMIflair IV 3. Baustand, Baudatum: Siehe Aufkleber Für Caravans und Reisemobile 4. Einsatzmöglichkeit: Siehe B. (Angaben zur Montage) 5. Einbau: 6.
- Seite 3 REMIflair IV Ersatzteilliste Beschreibung Artikel-Nr. Artikel-Nr. Packeinheit Bestell-Nr.** RAL 9001 RAL 9002 Rahmenecke li 10016058 10016059 5 Stk. Rahmenecke re 10016056 10016057 5 Stk. Stützfuß li 10016062 10016063 5 Stk. Stützfuß re 10016060 10016061 5 Stk. Kassettenhalter 10000738 5 Stk.
- Seite 10 B. Angaben zur Montage Wir empfehlen den Einbau des Verdunkelungssystems durch eine Fach- werkstatt! Bei fehlerhaftem Einbau wird keine Haftung bzw. Gewährleistung übernommen. Schritt 1: (Lieferumfang prüfen) REMIflair IV: Kassette vormontiert Führungen rechts/links Zubehör: 2 Kassettenhalter 4 Senkkopfschraube Ø3,5x16mm 4 Linsenkopfschraube Ø3,5x16mm Schritt 2: (Montage Verdunklungssystem) Schieben Sie die Führungen (1) in die Rahmenecken (2)
- Seite 11 Schritt 3: (Montage im Fahrzeug) Positionieren Sie den Rahmen über dem Fensterausschnitt und markieren Sie die obere Kassette. Fixieren Sie die Kassettenhalter mit je 2 Senkkopfschrau- 1/3 RA (B) ben Ø3.5x16mm unterhalb der Markierung. Der Abstand der Halter zueinander entspricht ca 1/3 des Rahmenaußen- maßes.
- Seite 12 C. Angaben zur Bedienung Insektenschutz schließen: Ziehen Sie beide Griffleisten soweit wie möglich nach un- ten. Verdunklung schließen: Fassen Sie die Griffleisten mittig bzw. an den Griffen und ziehen Sie diese in die jeweils gewünschte Position. Insektenschutz/Verdunklung öffnen: Schieben Sie beide Griffleisten soweit wie möglich nach oben.
- Seite 13 D. Angaben zur Instandhaltung Rollo nachspannen/Spannung lösen: Um das Rollo nachzuspannen drücken Sie den Federspan- ner an der Rahmenecke mit einem Schraubendreher nach innen und drehen Sie ihn im Uhrzeigersinn. Um die Span- nung zu lösen, drücken Sie den Federspanner nach innen und drehen Sie ihn gegen den Uhrzeigersinn.
