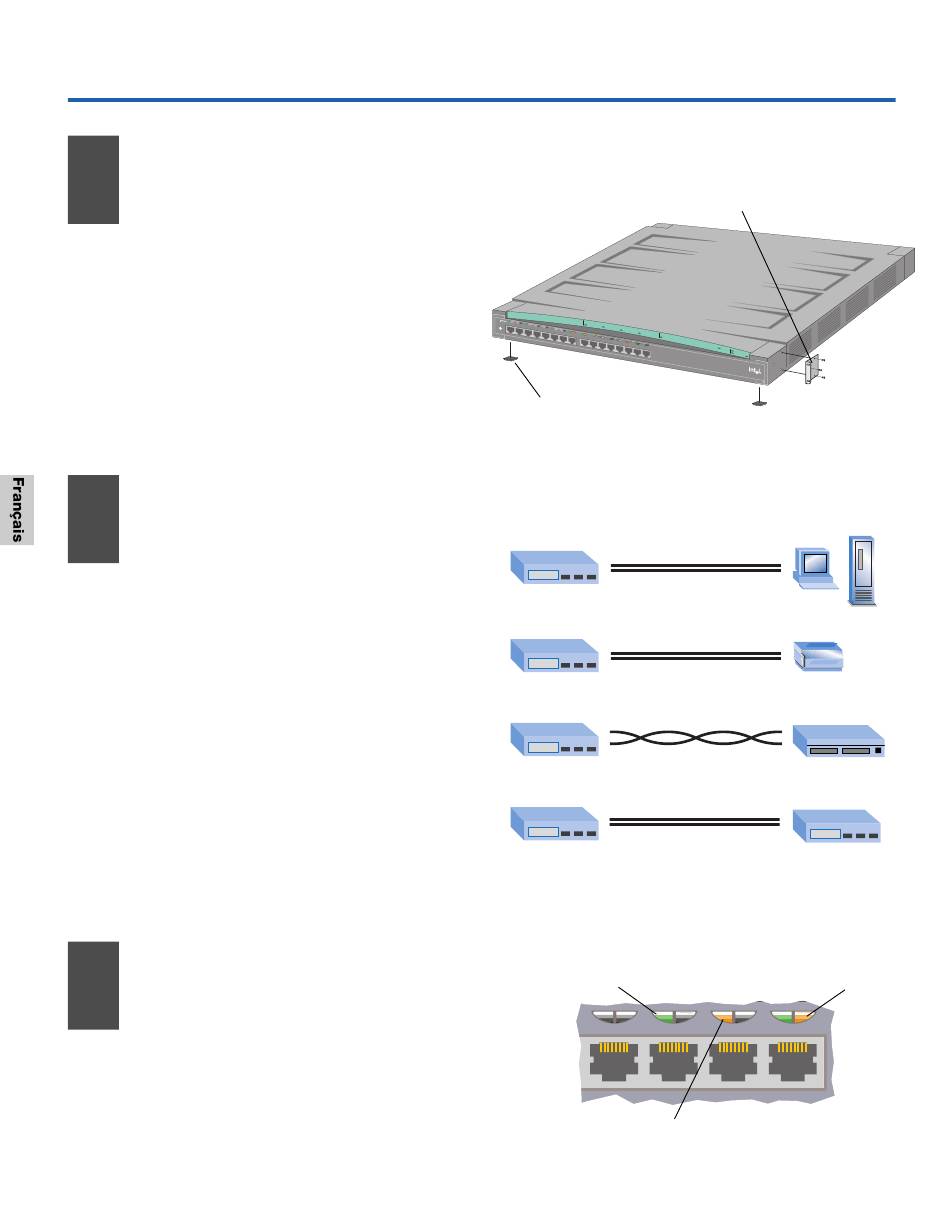

Démarrage rapide
1
Installez le Hub
•
Retirez le hub et les autres éléments de la
boîte.
• Fixez les supports livrés avec le hub si vous
avez l'intention de monter celui-ci dans une
armoire.
• Installez le hub empilable Intel
dans une armoire ou sur une étagère.
• Branchez le câble d'alimentation.
Connectez les
2
périphériques
•
Tous les ports sont configurés de manière
à détecter automatiquement la vitesse du
périphérique connecté.
• Branchez les PC et les serveurs d'impression sur
le hub à l'aide de câbles directs.
• Utilisez un câble croisé pour connecter le hub
à un autre hub ou à un commutateur.
• Utilisez un câble direct pour connecter le hub
à un autre hub ou à un commutateur si le port
1 est défini par MDI.
• Utilisez un câble UTP (paires torsadées non blin-
dées) CAT 5 pour brancher des périphériques 100
Mbps. Choisissez un câble UTP CAT 3, 4 ou 5
pour des périphériques 10 Mbps.
Vérifiez les
3
connexions
• Vérifiez les témoins lumineux à gauche du
port afin de déterminer l'état de la liaison.
• Une lumière verte allumée en continu indique
une liaison valide.
7
Inte l
®
Exp ress 330
T Stac kabl e
MDI/
1
MDI- X
2
3
4
®
Express 330T
Etagère : retirez la pellicule
adhésive et placez les supports
en caoutchouc sous le hub.
Du
10/100
10/100
10/100
10/100
Gauche (Vert/Orange)
Vert : continu = Liaison valide
Vert : clignotant = Activité sur le port
Orange : clignotant = Partition
Orange : continu = Désactivé par l'utilisateur
Armoire : utilisez les trois
petites vis pour fixer les
supports sur le hub.
Hub
Modu le A
Status
Link \Acti
vity
5
Spee d
6
Mo dul
7
Dup lex
e B
8
9
Mod ule
10
Pres ent
11
12
13
14
15
Left
Man aged
16
Link = Solid
Col lisio
Green
Activ ity
= Blink ing
Partit ioned
Green
= Blink ing
Righ t
Oran ge
10Mb ps
100M bps
= Solid
Oran ge
= Off
direct
Hub
Hub
croisé
si le port 1 est défini par MDI-X
Hub
direct
si le port 1 est défini par MDI
Hub
5
6
ns
10M bps
100M bps
Statu s
Class II
Au
PC/Serveur
Serveur d'impression
Hub ou commutateur
10/100
Hub ou commutateur
Droite (Orange)
Eteint = 100 Mbps
Continu = 10 Mbps
7
8
