Installation
1
Installation de plomberie de la cascade
Un débit d'eau libre et approprié est essentiel pour la performance optimale de la cascade Polaris. Vérifiez que
les présentes directives générales pour l'installation de la plomberie sont respectées.
• Le débit optimal est de 1 gallon par minute par pouce (GPM/IN), soit 3,8L par minute par 2,5 cm. Le débit
minimal est de 0,5 GPM/IN, soit 1,9L par minute par 2,5 cm.
• Si l'exigence de débit de la cascade dépasse 40% de la sortie de la pompe de circulation, il faut utiliser une
autre pompe et des tuyauteries dédiées pour la cascade.
• Utilisez une conduite de 1-1/2" (3,8 cm) pour les dispositifs jusqu'à 60" (152,4 cm) de longueur et une
conduite de 2" (5,1 cm) pour les dispositifs supérieurs à 60" (152,4 cm).
Utilisez un filtre en ligne avec PowerStreams pour assurer un libre écoulement de l'eau à travers les
•
trous d'évacuation.

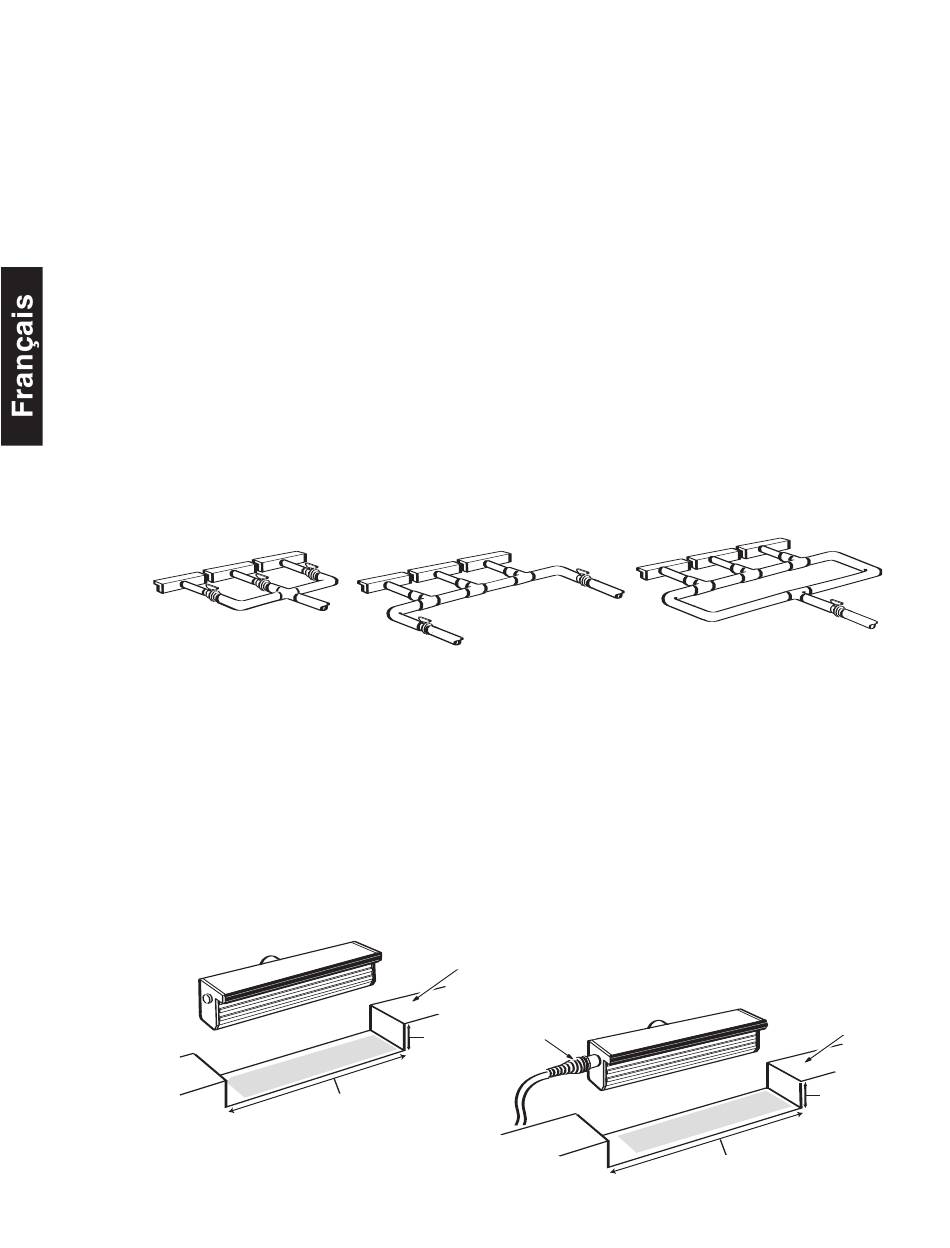

• Les lignes (deux ou plus) posées en ligne sur le même produit doivent être de même longueur.
• Les dispositifs de longueur supérieure à 36" (91,4 cm) nécessitent des tuyauteries réservées.
• Posez une vanne séparée sur chaque dispositif ou bien, si les dispositifs sont de même taille et installés à la
même hauteur, plombez une boucle pour équilibrer le débit de l'eau sur tous les dispositifs.
• La (les) conduite(s) de plomberie vers la cascade doivent courir à niveau pour assurer une bonne tuyauterie
à l'entrée.
• Testez la pression de la (des) conduite(s) de plomberie vers la cascade.
2 Préparation de la niche pour la cascade
Pour PowerFall, MetalPowerFalls et PowerStreams, encochez la poutre maçonnée sur une profondeur de 4-1/2"
(11,4 cm) et une longueur de 1" (2,5 cm) de plus que la largeur du dispositif. Pour FiberFall, encochez la longueur
du dispositif, plus 6" (15,2 cm) sur la gauche pour loger la chambre d'objectifs et le câble optique, ou bien plus 6"
sur les deux côtés pour les dispositifs à deux chambres. FiberFall nécessite également une conduite de 1" (2,5
cm) raccordée vers le haut dans la poutre pour le(s) câbles(s) optique(s).
Pour les piscines à revêtement vinyle, configurez un bloc qui corresponde à l'installation de la pompe en gunite.
Bond
Poutre de liaison
Beam
11,4 cm 4-1/2"
Longueur du dispositif
Unit Length Plus 1"
plus 1" (2,5 cm)
www.polarispool.com
Chambre
d'objectifs avec
Lens Chamber
câble optique
with Cable
Bond
Poutre de
Beam
liaison
4-1/2"
11,4 cm
Longueur du dispositif plus
Unit Length Plus 6" to Left
6" (15,2 cm) vers la gauche
