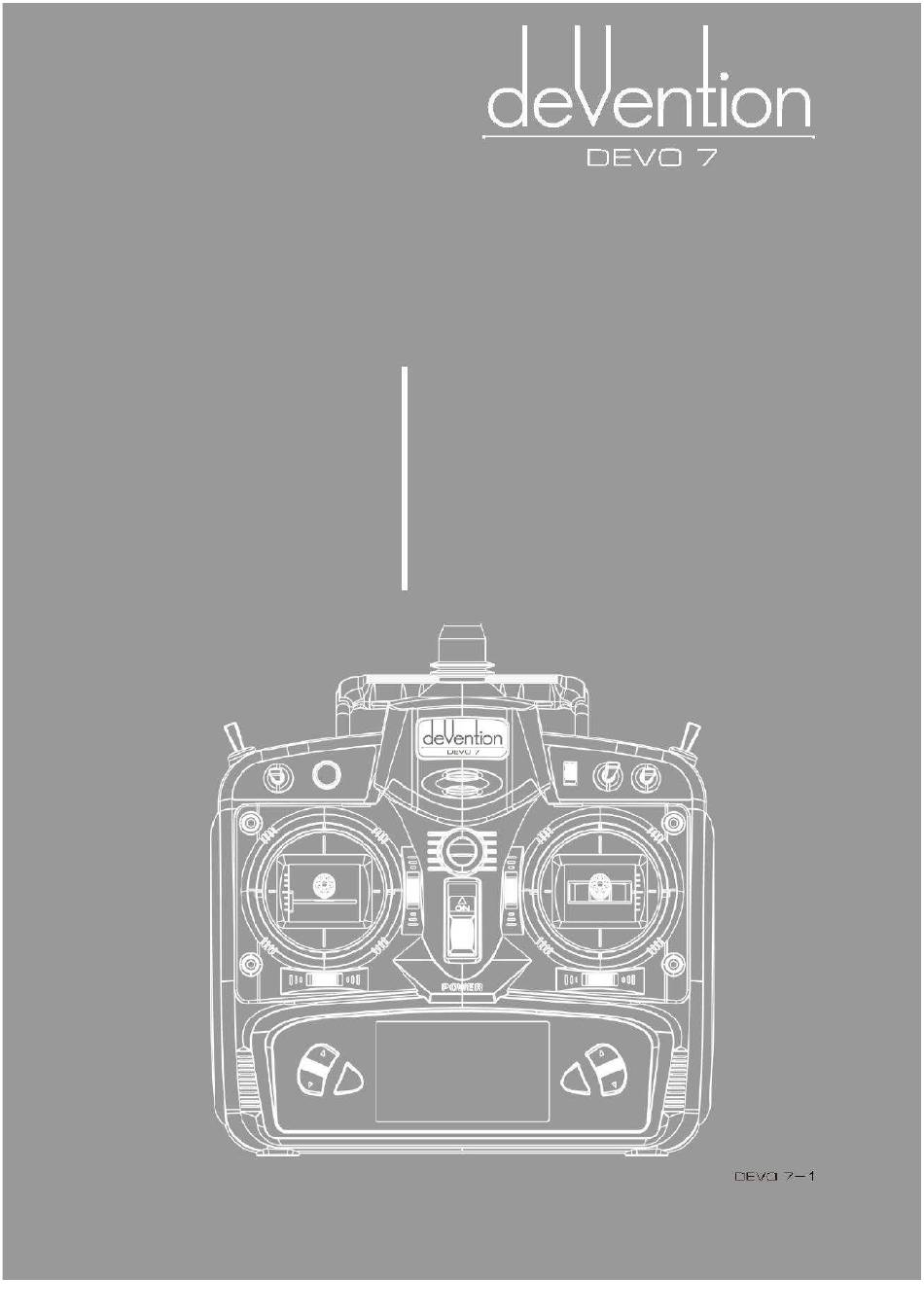

devention Devo 7 Bedienungsanleitung
Inhaltsverzeichnis
DEVO-7 2.4 GHz Direct Sequence Spread Spectrum
(DSSS) Technology, automatische ID-Bindung, ID-
Allgemeines
Zuweisung oder selbst einstellbare feste ID-Bindung.
Neben Modelltypen wie Hubschrauber, Flugzeug oder
Segler können Anforderungen für die verschiedensten
Modelle erfüllt werden. Mit 2,8" großen beleuchtet gut
ablesbares Display, USB-Schnittstelle
Inhaltsverzeichnis
Verwandte Anleitungen für devention Devo 7
Inhaltszusammenfassung für devention Devo 7
- Seite 1 DEVO-7 2.4 GHz Direct Sequence Spread Spectrum (DSSS) Technology, automatische ID-Bindung, ID- Allgemeines Zuweisung oder selbst einstellbare feste ID-Bindung. Neben Modelltypen wie Hubschrauber, Flugzeug oder Segler können Anforderungen für die verschiedensten Modelle erfüllt werden. Mit 2,8“ großen beleuchtet gut ablesbares Display, USB-Schnittstelle...
-
Seite 2: Sicherheitshinweise
1.0 Sicherheitshinweise 1.1 Wichtige Hinweise (1) Geeignet für Jugendliche ab 14 Jahre mit entsprechenden Verständnis (2) Fliegen sie ein Modell nur an geeigneten Orten. (3) Für die Sicherheit ist jeder Pilot selbst verantwortlich (4) Fehler oder Nachlässigkeit beim Bau oder beim Fliegen können erhebliche Sach– oder Personenschäden zur Folge haben. -
Seite 3: Specification
DEVO-7 (3) Beachten sie bitte die Reihenfolge beim Ein- und Ausschalten ihrer Anlage! Immer erst den Sender Einschalten, dann den Empfänger. Bei Ausschalten in umgekehrter Reihenfolge, erst den Empfänger Ausschalten, dann den Sender. Bei Nichtbeachtung kann ihr Modell außer Kontrolle geraten (4) Führen sie vor jedem Flug einen Funktionscheck durch. - Seite 4 4.0 Bedienelemente DEVO-7 4.1 Vorderseite Griffbügel Antenne Geber AUX2 Mixer Schalter HOLD TRN FMOD Schalter Schalter GEAR-Schalter Öse Trimmung Trimmung linker Steuerknüppel rechter Steuerknüppel Ein- Ausschalter Trimmung Trimmung UP/DN LCD Display 4.2 Rückseite Gehäuseschraube 1 Gehäuseschraube 6 Gehäuseschraube 2 Gehäuseschraube 5 DSC-Buchse Lade- buchse (CHG)
-
Seite 5: Knüppel-Anpassung
DEVO-7 4.3 Anschluss der Servos Nick Roll DEVO-RX701 Empfänger Heck Gear AUX1 AUX2 4.8v Akku Schalter Charge jack 4.4 Bedientsten Es gibt insgesamt 6 Tasten im Bedienfeld: (1) EXT: Reset-Taste, drücken sie EXT, um das Hauptmenue zu verlassen (2) ENT: Bestätigungstaste. Drücken sie ENT, um das auf das Funktionsmenue zuzugreifen (3) UP: Cursorbewegung vorwärts/hoch (4) DN: Cursorbewegung rückwärts/runter (5) R: Bewegt den Cursor nach oben/verändert den Einstellwert... - Seite 6 gegen die untere kontert. obere Hälfte untere Hälfte...
- Seite 7 DEVO-7 5.2 Einstellen der Knüppelspannung (Ratsche) Lösen sie die 6 Schrauben auf der Rückseite und entnehmen die Gehäuserückwand Stellen sie sicher, auf welche Seite ihrer Gasknüppel ist. Durch drehen im Uhrzeigersinn machen sie die Ratsche fester Durch drehen gegen den Uhrzeigersinn lockern sie die ratsche Einstellschraube Ratsche 6.0 Einhängoese In der Mitte befindet sich eine Öse,...
-
Seite 8: Wechsel Des Gasknüppel Rechts/Links
DEVO-7 7.0 Stick Mode Es gibt insgesamt vier Steuermodes (Mode 1 bis 4). Der linke Stick ist bei Mode 2 und 4 der Gas/Pitchknüppel, im Mode 3 und 1 entsprechend der Rechte Knüppel. Siehe Skizze unten: MODE2 MODE4 Gas/Pitch Nick Gas/Pitch Nick Heck... - Seite 9 DEVO-7 (2) Funktionszuordnung Stickmode Drücken sie „ENT“ und gehen sie ins „Systemmenü“. Mit den Tasten „DN“ oder „UP“ wählen sie den Punkt „STMOD“ und drücken „ENT“. Hier wählen sie mit „R“ oder „L“ den gewünschten Stickmode. Mit „EXT“ verlassen sie wieder den Menüpunkt „Stickmode“ (STMOD) Da die Zuordnung der Steuerfunktionen an den entsprechenden Servo-Ausgängen des Empfängers immer gleich bleibt, muss lediglich festgelegt werden, mit welcher Steuerknüppelanordnung der Pilot sein Modell betreibt.
- Seite 10 DEVO-7 12.0 Stromversorgung DEVO-7 Öffnen sie auf der Rückseite den Batteriefachdeckel. Entnehmen sie die Batterie/Akkuaufnahme und legen sie 8 AA Batterie-Zellen oder 8 geladene NiMH AA Akkus ein. Achten sie beim Einlegen auf die richtige Polarität 12.1 DEVO-7 Akkuladebuchse Achtung: Die CHG-Buchse ist nur zum Laden für NiMH-Akkus anwendbar. Batterien dürfen nicht geladen werden.
- Seite 11 Alle funktionalen Einstellungen Betriebssystem der DEVO-7 zugeordnet sind, findet Helikopter man im Systemmenü. Dazu gehören Anzeige, Summer, Stickmodus, Kalibrierung usw.
-
Seite 12: System Menu
DEVO-7 1.0 System Menu Hier finden sie allgemeine Einstellungen zur Anlage wie Displayeinstellungen, Toneinstellungen (Buzzer), Stickmode, Kalibrierung (Calibration) und Softwareinformation (About) Beispiel für Displayanzeige Helicopter: Batterieanzeige Zeitanzeige (Timer) Anzeige Trimmung Anzeige Trimmung Gasstellung/Model Anzeige Trimmung Anzeigetrimmung 1.1 Display (DISPL) (1) Hintergrundbeleuchtung: Die Hintergrundbeleuchtung ist in der Helligkeit von 1 bis 10 einstellbar. Je höher die Helligkeit gewählt wird, desto mehr erhöht sich auch der Energieverbrauch, was auf Dauer die Batterielaufzeit verkürzt. - Seite 13 DEVO-7 (1) (STATE)Ton ein-/ausschalten (2) (THSTK) Gasknüppeltonleiter (3) (TONE) Tonart Als Piepton stehen ihnen 10 verschieden zur Verfügung. Wählen sie mit „DN“ im Menüpunkt „BUZZE“ den Punkt „TONE“, hier könne sie nun mit „R“ oder „L“ ihren gewünschten Ton zwischen den Zahlen 1 bis 10 wählen.
- Seite 14 DEVO-7 1.5 Softwareinformation ABOUT) Gehen sie ins Systemmenü und wählen mit „DN“ den Menüpunkt „ABOUT“. Drücken sie „ENT“, und sie könne die Softwareversion ihres Senders abrufen. Mit „EXT“ verlassen sie den Menüpunkt wieder. 2.0 Model Menü Im Menüpunkt „MODEL“ verwalte sie alle Modelldaten in der DEVO-7 wie Modellwahl, Modelname, Modellspeicher kopieren, Senden und Empfangen von Modellspeicher auf/von einer anderen DEVO-7, Reset-Funktion, Trimmschritte wählen, Modelltype/ Taumelscheiben wählen, feste ID-Bindung.
- Seite 15 DEVO-7 2.2 Model Name(NAME) Im Menüpunkt „NAME“ könne sie ihr Modell im entsprechenden Modellspeicher mit einem gewünschten Namen betiteln. Wiederholen sie die Schritte „2.1 Modell auswählen“, um das Modell was sie benennen möchten, auszuwählen. Wählen sie den Menüpunkt „MODEL“, drücken sie „ENT“ und wählen mit „DN“ den Menüpunkt „NAME“, drücken sie erneut „ENT“.
- Seite 16 DEVO-7 Das untere Bild zeigt den Zustand, wenn die Daten gesendet werden. Mit „EXT“ brechen sie ab. (2) Modelldaten empfangen (RECEI) Drücken sie „ENT“ um ins Hauptmenü zu gelangen und wählen sie mit „UP“ oder „DN“ den Punkt „MODEL“, drücken sie erneut „ENT“ und wählen mit „UP“ oder „DN“ den Punkt „RECEI“. Drücken sie erneut „ENT“...
- Seite 17 DEVO-7 2.6 Typauswahl(TYPE) Die Devo-7 bietet ihnen zwei Modelltypen, Hubschrauber und Flugzeug. Drücken sie „ENT“ um ins Hauptmenü zu gelangen, wählen sie mit „UP / DN“, die Ebene „MODEL“, nun drücken sie „UP / DN“ bis „TYPE“ erscheint, und bestätigen mit „ENT“. Nun können sie mit „UP“ oder „DN“...
- Seite 18 DEVO-7 (2) Zuweisung der Trimmung an Flugphasen Im Menüpunkt „FMTRM“ könne sie einstellen, ob die von ihnen eingestellte Trimmung für alle Flugphasen (COMM) oder nur in der jeweils von ihnen eingestellte Flugphase (FMD auf 0,1 oder 2) (FMOD) gelten soll. Einstellung: Im Menüpunkt „MODEL“...
- Seite 19 DEVO-7 Durch drücken von „DN“ kommen sie in den nächsten AUX2-Menüpunkt und können die Aktivierung (ACT)/Deaktivierung (INH) sowie andere Funktionszuweisung GYRO, GOV (Governer) mit „R / L“ einstellen. Mit „EXT“ verlassen den Menüpunkt wieder. 2.10 Taumelscheibentyp(SWASH) An der Devo-7 lassen sich insgesamt 5 Taumelscheibentypen einstellen: 1 Servo Normal, 2 Servos 180° , 3 Servos 120°...
- Seite 20 DEVO-7 Für die Änderung des Codes, drücken sie „ENT“. Die erste Ziffer fängt an zu blinken, mit den Tasten „R / L“ können sie die Ziffer verstellen. Mit „UP / DN“ springen sie mit dem Cursor. Anschließend drücken sie „ENT“ und wählen im „RUN“...
-
Seite 21: Function Menü
DEVO-7 3.0 Function Menü Im Menüpunkt „Function“ (Funktionsmenü) könne sie benutzerdefinierte Einstellungen für das ausgewählte Modell vornehmen. enthält Funktionen wie: Reverse (Umkehrungen), Travel Adjust (Servowegeinstellungen), Servomittenverstellung, Dual Rate, Expotentialfunktion, Kreiseleinstellungen, Pitch- und Gaskurve, Servomonitor, Fail-Safeeinstellungen, Trainer- und Timereinstellung. 3.1 (REVSW) Kanalumkehrung Drücken sie „ENT“... - Seite 22 DEVO-7 Der Standartwert ist 0,0%, max. Werte sind: Kanal Einstellbereich Kanal Einstellbereich D62.5% U62.5% -62.5% +62.5% Elevator Gear R62.5% L62.5% L62.5% H62.5% Aileron Pitch L62.5% H62.5% -62.5% +62.5% Throttle Gyro R62.5% L62.5% Rudder 3.4 Dual Rate and Exponential (DREXP) Mit dem Dual-Rate-Schalter „D/R“ könne sie für die Kanäle Nick (ELEV), Roll (AILE) und Heck (RUDD) eine Steuerwegumschaltung vornehmen, als auch mit „EXPO“...
- Seite 23 DEVO-7 (5) Automatische Einstellung über Flugphasen In Verbindung mit dem Flugphasenschalter können sie zwischen den jeweils hinterlegten Werten der Dual Rate und Expo-Funktion in den Flugphasen „NORM“, „ST1“ und „ST2“ wechseln. Flight mode stehen Einstellungsmöglichkeiten für Normalflug (NORM), Kunstflug 1 (ST 1) und Kunstflug 2 (ST 2) zur Verfügung.
- Seite 24 DEVO-7 Wenn sie die Autorotation „THHLD“ aktiviert haben, könne sie mit “DN“ in die Werteinstellung gehen. Hier könne sie mit „R / L“ Werte von –20% bis +50% einstellen, die entsprechend der Knüppelposition „Gas aus“ Einfluss nehmen. Autorot.-schalter Die Positionsstellung des Schalters „HOLD“ unten ist „aus“, Stellung nach oben ist „an“, sprich die Autorotation ist eingeschaltet und aktiv (sofern im Menü...
- Seite 25 DEVO-7 Drücken sie erneut „DN“ und erscheint „POINT“. Hier könne sie auf 7 Punkte (P-L,1,2,M,3,4,H) der Gaskurve Einfluss nehmen. Mit „R / L“ könne sie die Punkte anwählen. Beim jeweiligen Gaspunkt können sie durch drücken von „DN“, es erscheint „OUTPU“ (Ausgang), den gewünschten Gaswert einstellen.
- Seite 26 DEVO-7 (2) Automatische Einstellung: Bei der Wahl „MODE-AUTO“ könne sie den Gyrowert mit den Flugphasen(schalter) ändern. Wählen sie mit „R / L“ im Punkt „MODE“ unter dem Menüpunkt „GYRO“ „MODE AUTO“. Drücken sie „DN“ und sie gelangen in die erste Flugphase „NORM“. Hier können sie den Wert für die Empfindlichkeit des Gyro entsprechend mit „R / L“...
