Seite 1

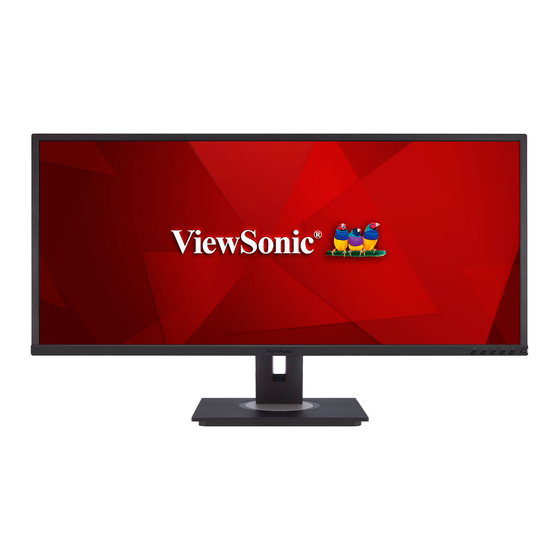

VG3448 LCD-Monitor Bedienungsanleitung Modellnummer VS17740 P/N: VG3448...
Seite 2
Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...
• Platzieren Sie keine schweren Gegenstände auf dem Gerät oder Anschlusskabeln. • Schalten Sie das Gerät sofort ab und wenden Sie sich an Ihren Händler oder ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Gerätes ist gefährlich.
Seite 4
• Entfernen Sie bei Anschluss an eine Steckdose NICHT die Erdungszunge. Achten Sie darauf, dass die Erdungszunge auf keinen Fall entfernt wird. • Sorgen Sie dafür, dass das Netzkabel nichts eingeklemmt wird, nicht darauf getreten werden kann. Achten Sie insbesondere auf den Netzstecker und auf die Stelle, an der das Kabel aus dem Gerät austritt.
Einleitung Lieferumfang • IPS-Display • Netzkabel • Videokabel • USB-Kabel • Schnellstartanleitung Hinweis: Mitgelieferte Netzkabel und Videokabel können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren örtlichen Händler.
Übersicht Vorderansicht Bildschirm Ein-/Austaste (ViewMode) Hinweis: Weitere Informationen über die Taste 1(ViewMode)/2/3/4/5 und ihre Funktionen finden Sie unter „Schnelltasten“ auf Seite 25. Rückansicht USB-Downstream Sicherheitssteckplatz USB-Downstream HDMI-Anschlüsse USB-Upstream Wechselspannungseingang DisplayPort miniDP-Anschlüsse...
Grundeinstellungen Dieser Abschnitt bietet detaillierte Anweisungen zur Einrichtung Ihres Monitors. Hinweis: Der Monitor kommt in einem nutzerfreundlichen Karton zur einfachen Installation. Ständer installieren 1. Legen Sie den Karton auf einen flachen, stabilen Untergrund und öffnen Sie die vordere Lasche des Kartons. Entfernen Sie den oberen Einsatz. 2.
Seite 10
4. Richten Sie die oberen Haken des Monitorständers wie nachstehend gezeigt an den Ständermontageschlitzen aus und schieben Sie sie hinein: Hinweis: Achten Sie darauf, dass der Ständer gesichert ist. Der Schnellfreigaberiegel muss einrasten.
Seite 11
5. Heben Sie das Gerät am Griff des Ständers aus dem Karton und in aufrechter Position auf einen flachen, stabilen Untergrund. Hinweis: Platzieren Sie das Gerät auf einem flachen, stabilen Untergrund. Andernfalls könnte das Gerät umfallen und beschädigt werden und/ oder Verletzungen verursachen.
Wandmontage Standardabmessungen für Wandmontagesets finden Sie in der nachstehenden Tabelle. Schraubenspezifika- Maximale Lochmuster Schnittstellenpad Padloch tionen und Belastbarkeit (B x H) (B x H x T) -quantität M4 x 10 mm 14kg 100 × 100 mm 115 × 115 × 2,6 mm Ø 5 mm 4 Löcher Hinweis: Wandmontagesets werden separat verkauft.
Seite 13
5. Bringen Sie die Montagehalterung an den VESA-Montagelöchern an der Rückseite des Gerätes an. Sichern Sie sie dann mit vier (4) Schrauben (M4 x 10 mm). 100 mm 6. Montieren Sie den Monitor mit Hilfe der mit dem Wandmontageset gelieferten Anweisungen an der Wand.
Sicherheitssteckplatz verwenden Schützen Sie Ihr Gerät vor Diebstahl, indem Sie eine Schlossvorrichtung zur Sicherung des Gerätes an einem festen Gegenstand verwenden. Nachstehend finden Sie ein Beispiel zur Einrichtung einer Schlossvorrichtung an einem Tisch.
Verbindungen herstellen Dieser Abschnitt erläutert die Verbindung des Monitors mit anderen Geräten. An Stromversorgung anschließen 1. Verbinden Sie das Netzkabel mit dem Wechselspannungseingang an der Rückseite des Gerätes. 2. Stecken Sie den Netzstecker in eine Steckdose.
Externe Geräte anschließen HDMI-Verbindung Verbinden Sie ein Ende eines HDMI-Kabels mit dem HDMI-Anschluss Ihres Monitors. Verbinden Sie dann das andere Kabelende mit dem HDMI-Anschluss Ihres Computers. Hinweis: Der Monitor ist mit einem HDMI-1.4-Anschluss ausgestattet.
DisplayPort-Verbindung Verbinden Sie ein Ende eines DisplayPort-Kabels mit dem DisplayPort-Anschluss. Schließen Sie dann das andere Kabelende an den DisplayPort- oder Mini-DP- Anschluss Ihres Computers an. Hinweis: Schließen Sie den Monitor am Thunderbolt-Anschluss (v. 1 und 2) an Ihrem Mac an, indem Sie den „Mini-DP-Stecker des Mini-DP- zu-DisplayPort-Kabels“...
USB-Verbindung Verbinden Sie ein Ende eines USB-Kabels mit einem USB-Anschluss des Monitors. Verbinden Sie dann das andere Kabelende mit einem USB-Anschluss Ihres Computers. Hinweis: Der Monitor unterstützt zwei (2) Arten von USB-Anschlüssen. Beachten Sie beim Anschluss die folgenden Richtlinien: • Vier USB-Type-A-Anschlüsse: Schließen Sie den Type-A-Anschluss des USB-Kabels an den USB-Anschluss des Computers an.
Monitor verwenden Betrachtungswinkel anpassen Für optimale Betrachtung können Sie den Betrachtungswinkel mit einer der folgenden Methoden anpassen: Höhenanpassung Senken oder erhöhen Sie den Monitor wie gewünscht (0 bis 130 mm). Hinweis: Bei der Anpassung fest entlang der Einstellschiene nach unten drücken.
Neigungswinkel anpassen Neigen Sie den Monitor auf den gewünschten Betrachtungswinkel nach vorne oder hinten (-5 bis 40 °). Hinweis: • Stützen Sie den Ständer beim Anpassen sicher mit einer Hand, während Sie den Monitor mit der anderen Hand nach vorne oder hinten neigen. •...
Gerät ein- und ausschalten 1. Schließen Sie den Netzstecker an eine Steckdose an. 2. Schalten Sie den Monitor über die Ein-/Austaste ein. 3. Wenn Sie den Bildschirm wieder ausschalten möchten, drücken Sie die Ein-/ Austaste noch einmal. Hinweis: Der Monitor verbraucht weiterhin Strom, solange das Netzkabel an die Steckdose angeschlossen ist.
Bedienfeldtasten verwenden Über die Bedienfeldtaste können Sie auf das Schnellmenü zugreifen, Schnelltasten aktivieren, durch das Bildschirmmenü navigieren und Einstellungen ändern. (ViewMode) Schnellmenü Drücken Sie zum Aktivieren des Schnellmenüs die Taste 2/3/4/5. Viewmode Contrast/Brightness Input Select Main Menu Exit Viewmode Contrast/Brightness Hinweis: Befolgen Sie den Tastenhinweis im unteren Bereich des Bildschirms zur Input Select Auswahl der Option oder zur Konfiguration von Einstellungen.
Select Menu Input Select (Eingangswahl) Zur Auswahl der gewünschten Eingangsquelle. HDMI 1 HDMI 2 DisplayPort miniDP Hauptmenü Rufen Sie das Bildschirmmenü (OSD) auf. VG3448 Input Audio Adjust ViewMode Color Adjust Manual Image Setup Menu Adjust Select HDMI 1 HDMI 2...
Schnelltasten Wenn das Bildschirmmenü (OSD) ausgeblendet ist, können Sie über die Bedienfeldtasten schnell auf spezielle Funktionen zugreifen. Taste Beschreibung 2 + 3 Halten Sie die Tasten zum Freigeben/Sperren des Bildschirmmenüs gedrückt. Halten Sie beide Taste bei eingeblendetem Menü zum Sperren/ Freigeben des Bildschirmmenüs weitere 10 Sekunden gedrückt.
Seite 26
Taste Beschreibung 2 + 4 Halten Sie die Tasten zum Freigeben/Sperren der Ein-/Austaste gedrückt. Halten Sie beide Taste bei eingeblendetem Menü zum Sperren/ Freigeben der Ein-/Austaste weitere 10 Sekunden gedrückt. Power Lock/Unlock Locking Power Button Press and hold for 10s to lock power Falls die Ein-/Austaste gesperrt ist, erscheint nachfolgende Meldung am Bildschirm:...
3440 X 1440 @ 60Hz 3440 X 1440 @ 60Hz Tastenhinweis 1. Drücken Sie zum Einblenden des Schnellmenüs die Taste 2/3/4/5. Drücken Sie dann zur Anzeige des Bildschirmmenüs die Taste 4. VG3448 Input Audio Adjust ViewMode Color Adjust Manual Image...
Seite 28
3. Drücken Sie zur Auswahl der gewünschten Menüoption 1(ViewMode) oder 2. Drücken Sie dann zum Aufrufen des Untermenüs die Taste 3. VG3448 Manual Image Input Audio Adjust ViewMode Color Adjust Setup Menu Select Adjust Volume Mute 3440 X 1440 @ 60Hz 4.
Seite 29
Hinweis: Bestimmte Menüoptionen erfordern, dass der Nutzer die Auswahl mit 3 bestätigt. Befolgen Sie den Tastenhinweis im unteren Bereich des Bildschirms zur Auswahl der Option oder zur Konfiguration von Einstellungen. VG3448 VG3448 Input Audio Adjust ViewMode Color Adjust Manual Image...
Bildschirmmenübaum Hauptmenü Untermenü Menüoption Input Select D-Sub (VGA) (Eingangswahl) HDMI DisplayPort Audio Adjust Volume (-/+, 0~100) (Audio (Lautstärke) Einstellungen) Mute (Stumm) On (Ein) Off (Aus) ViewMode Off (Aus) (Ansichts- Office modus) Text CUSTOM 1/2/3 Low Input Ein/Aus Lag (Geringe Eingangsverzög) Black (-/+, Stabilization...
Seite 31
Hauptmenü Untermenü Menüoption Color Adjust Contrast Contrast (-/+, 0~100) (Farbeinst.) (Kontrast)/ (Kontrast) Brightness Brightness (-/+, 0~100) (Helligkeit) (Helligkeit) Color Temperature Bluish (Bläulich) (Farbtemperatur) Cool (Kühl) Native Warm User Color Red (Rot) (-/+, 0~100) (Nutzerfarbe) Green (Grün) (-/+, 0~100) Blue (Blau) (-/+, 0~100) Color Space Auto...
Seite 32
Hauptmenü Untermenü Menüoption Setup Menu Language English (Einstellungen- (Sprache) Français Menü) Deutsch Español Italiano Suomi Русский Türkçe 日本語 한국어 繁體中文 简体中文 Česká Svenska Resolution Notice On (Ein) (Auflösungshin- Off (Aus) weis) Information (Informationen) OSD Timeout (-/+, 5/15/30/60) (OSD Einblendzeit) OSD Background On (Ein) (OSD-Hintergr.) Off (Aus)
1. Drücken Sie zum Einblenden des Schnellmenüs die Taste 2/3/4/5. Drücken Sie dann zur Anzeige des Bildschirmmenüs die Taste 4. 2. Wählen Sie mit 1(ViewMode) oder 2 die Option Input Select (Eingangsauswahl). Rufen Sie dann mit der Taste 3 das Input Select (Eingangsauswahl)-Menü auf. VG3448 Manual Image Input Audio Adjust...
Seite 34
Anzeige des Bildschirmmenüs die Taste 4. 2. Wählen Sie mit 1(ViewMode) oder 2 die Option Audio Adjust (Audio Einstellungen). Rufen Sie dann mit der Taste 3 das Audio Adjust (Audio Einstellungen)-Menü auf. VG3448 Input Audio Adjust ViewMode Color Adjust...
Seite 35
1. Drücken Sie zum Einblenden des Schnellmenüs die Taste 2/3/4/5. Drücken Sie dann zur Anzeige des Bildschirmmenüs die Taste 4. 2. Wählen Sie mit 1(ViewMode) oder 2 die Option ViewMode (Ansichts-modus). Rufen Sie dann mit der Taste 3 das ViewMode (Ansichts-modus)-Menü auf. VG3448 Manual Image Input Audio Adjust...
Seite 36
1. Drücken Sie zum Einblenden des Schnellmenüs die Taste 2/3/4/5. Drücken Sie dann zur Anzeige des Bildschirmmenüs die Taste 4. 2. Wählen Sie mit 1(ViewMode) oder 2 die Option Color Adjust (Farbanpassung). Rufen Sie dann mit der Taste 3 das Color Adjust (Farbanpassung)-Menü auf. VG3448 Input Audio Adjust ViewMode...
Seite 37
Menüoption Beschreibung Color Temperature Wählen Sie die Farbtemperatur. (Farbtemperatur) • Bluish (Bläulich): Stellt die Farbtemperatur auf 9300 K ein. • Cool (Kühl): Stellt die Farbtemperatur auf 7500 K ein. • Native (Nativ): Native ist eine Standardfarbtemperatur. Empfohlen für regulären Gebrauch. •...
Seite 38
Anzeige des Bildschirmmenüs die Taste 4. 2. Wählen Sie mit 1(ViewMode) oder 2 die Option Manual Image Adjust (Manuelle Bildanpassung). Rufen Sie dann mit der Taste 3 das Manual Image Adjust (Manuelle Bildanpassung)-Menü auf. VG3448 Input Audio Adjust ViewMode...
Seite 39
Hinweis: Einige Optionen sind nur bei analogen Eingangssignalen verfügbar.
1. Drücken Sie zum Einblenden des Schnellmenüs die Taste 2/3/4/5. Drücken Sie dann zur Anzeige des Bildschirmmenüs die Taste 4. 2. Wählen Sie mit 1(ViewMode) oder 2 das Setup Menu (Einstellungen-Menü). Rufen Sie dann mit der Taste 3 das Setup Menu (Einstellungen-Menü) auf. VG3448 Input Audio Adjust ViewMode...
Seite 41
Menüoption Beschreibung Language Wählen Sie eine verfügbare Sprache für das Bildschirmmenü. (Sprache) Resolution Notice Aktivieren Sie diese Option, damit das System den Nutzer (Auflösungshin- informiert, wenn die aktuelle Anzeigeauflösung nicht die weis) native Auflösung ist. Resolution Notice For best picture quality, change resolution to 3440 x 1440 Clear Disable...
Seite 42
Menüoption Beschreibung ECO Mode (ECO- Wählen Sie zwischen verschiedenen Modi basierend auf dem Modus) Stromverbrauch. DisplayPort 1.2 Aktiviert/deaktiviert DisplayPort-1.2-Unterstützung. DDC/CI Aktivieren Sie diese Option, damit der Monitor über die Grafikkarte gesteuert werden kann. Auto Detect Erkennt das Eingangssignal automatisch. (Auto-Erkennung) All Recall (Alles Setzt alle Einstellungen auf ihre Standardwerte zurück.
Anhang Technische Daten Element Kategorie Technische Daten a-Si-TFT-Aktivmatrix-LCD, 3440 x 1440; 0,2325 (H) x 0,2325 (V) mm Pixelabstand Anzeigegröße 87 cm (34 in sichtbar) Farbfilter Vertikaler RGB-Streifen Glasoberfläche Blendfrei, 3H-Beschichtung, Haze 25 Eingangssignal Videosync TMDS digital (100 Ω) HDMI: f :15-82 Khz, f :24-75 hz DisplayPort: f...
Seite 44
Stellen Sie die Grafikkarte Ihres Computers nicht so ein, dass die empfohlenen Timing- Modi überschritten werden; andernfalls kann es zu irreparablen Beschädigungen des Anzeigegerätes kommen. Bitte verwenden Sie nur das Netzteil von ViewSonic® oder von einer autorisierten Quelle. Maximaler Stromverbrauch mit maximaler Helligkeit und aktivem USB/Lautsprecher.
Glossar Dieser Abschnitt beschreibt das Standardglossar der in allen LCD-Displaymodellen verwendeten Begriffe. Alle Begriffe sind alphabetisch aufgelistet. Hinweis: Einige Begriffe treffen auf Ihr Gerät möglicherweise nicht zu. Advanced DCR (Erweitertes DCR) Fortschrittliche DCR-Technologie erkennt das Bildsignal automatisch und steuert Helligkeit und Farbe der Hintergrundbeleuchtung auf intelligente Weise, damit Schwarz in dunklen Szenen noch schwärzer und Weiß...
Seite 46
Color Range (Farbbereich) Der Monitor kann den Farbbereich des Eingangssignals automatisch erkennen. Sie können die Farbbereich-Optionen manuell auf den richtigen Farbbereich einstellen, falls die Farben nicht richtig angezeigt werden. Optionen Beschreibung Auto Der Monitor erkennt Farbformat und Schwarz-/ Weißwerte automatisch. Full Range Der Farbbereich von Schwarz- und Weißpegeln ist voll.
Seite 47
Information (Informationen) Zeigt den Timing-Modus (Videosignaleingang) von der Grafikkarte im Computer, die LCD-Modellnummer, die Seriennummer und die URL der ViewSonic®-Webseite. Anweisungen zum Ändern von Auflösung und Bildwiederholfrequenz (vertikale Frequenz) finden Sie in der Bedienungsanleitung Ihrer Grafikkarte. Hinweis: VESA 1024 x 768 bei 60 Hz (Beispiel) bedeutet, dass die Auflösung 1024 x 768 und die Bildwiederholfrequenz 60 Hertz...
Seite 48
Manual Image Adjust (Manuelle Bildanpassung) Zeigt das Menü „Manual Image Adjust (Manuelle Bildanpassung)“. Sie können manuell eine Vielzahl von Bildqualitätseinstellungen vornehmen. OSD Pivot (OSD-Zyklus) Legt die Ausrichtung fest, in der das OSD-Menü am Monitor angezeigt wird. Optionen Beschreibung 0° Bildschirmanzeige wird nicht geschwenkt. +90°...
Seite 49
Sharpness (Bildschärfe) Passen Sie hierüber die Bildqualität des Monitors an. ViewMode (Ansichts-modus) Die einzigartige Funktion „ViewMode (Ansichts-modus)“ von ViewSonic® bietet „Game (Spiel)“-, „Movie (Film)“-, „Web“-, „Text“- und „Mono“-Voreinstellungen. Diese Voreinstellungen wurde speziell zur Gewährleistung eines optimierten Anzeigeerlebnisses bei verschiedenen Bildschirmanwendungen geschaffen.
Verbindung führen. • Schließen Sie den Monitor an einen anderen Computer • Wenden Sie sich für einen Nicht-DDC-Adapter an ViewSonic®, falls Sie eine ältere Grafikkarte haben. Bildschirmanzeige ist zu • Passen Sie Helligkeit und Kontrast an.
Seite 51
Problem Lösungsvorschläge Der Bildschirm • Stellen Sie sicher, dass „Blue Light Filter“ erscheint gelblich (Blaulichtfilter) auf Off (Aus) gesetzt ist. Das Bildschirmmenü • Prüfen Sie, ob das Bildschirmmenü gesperrt ist. Falls ja, drücken und halten Sie die Tasten 2 und 3 10 erscheint nicht am Bildschirm Sekunden lang.
• ViewSonic® empfiehlt keine ammoniak- oder alkoholhaltigen Reiniger für Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Monitors beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden.
Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.
CE-Konformität für europäische Länder Dieses Gerät stimmt mit der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU überein. Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.
Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.
Haftungsausschluss: Die ViewSonic® Corporation haftet nicht für technische oder inhaltliche Fehler sowie für Auslassungen dieser Dokumentation. Ferner übernimmt die ViewSonic Corporation keine Haftung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen. Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic® Corporation vor, technische Daten des Produktes ohne Vorankündigung zu ändern.
Beachten Sie für technischen Support oder Produktservice die nachstehende Tabelle oder wenden Sie sich an Ihren Händler. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/...
ViewSonic® gewährleistet im Rahmen der Garantiezeit, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Falls sich ein Produkt innerhalb der Garantiezeit als defekt erweisen sollte, nimmt ViewSonic® nach eigenem Ermessen entweder eine Reparatur oder einen Austausch des Produktes gegen ein gleichwertiges Produkt vor.
Seite 59
• Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
Seite 60
Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
Seite 61
