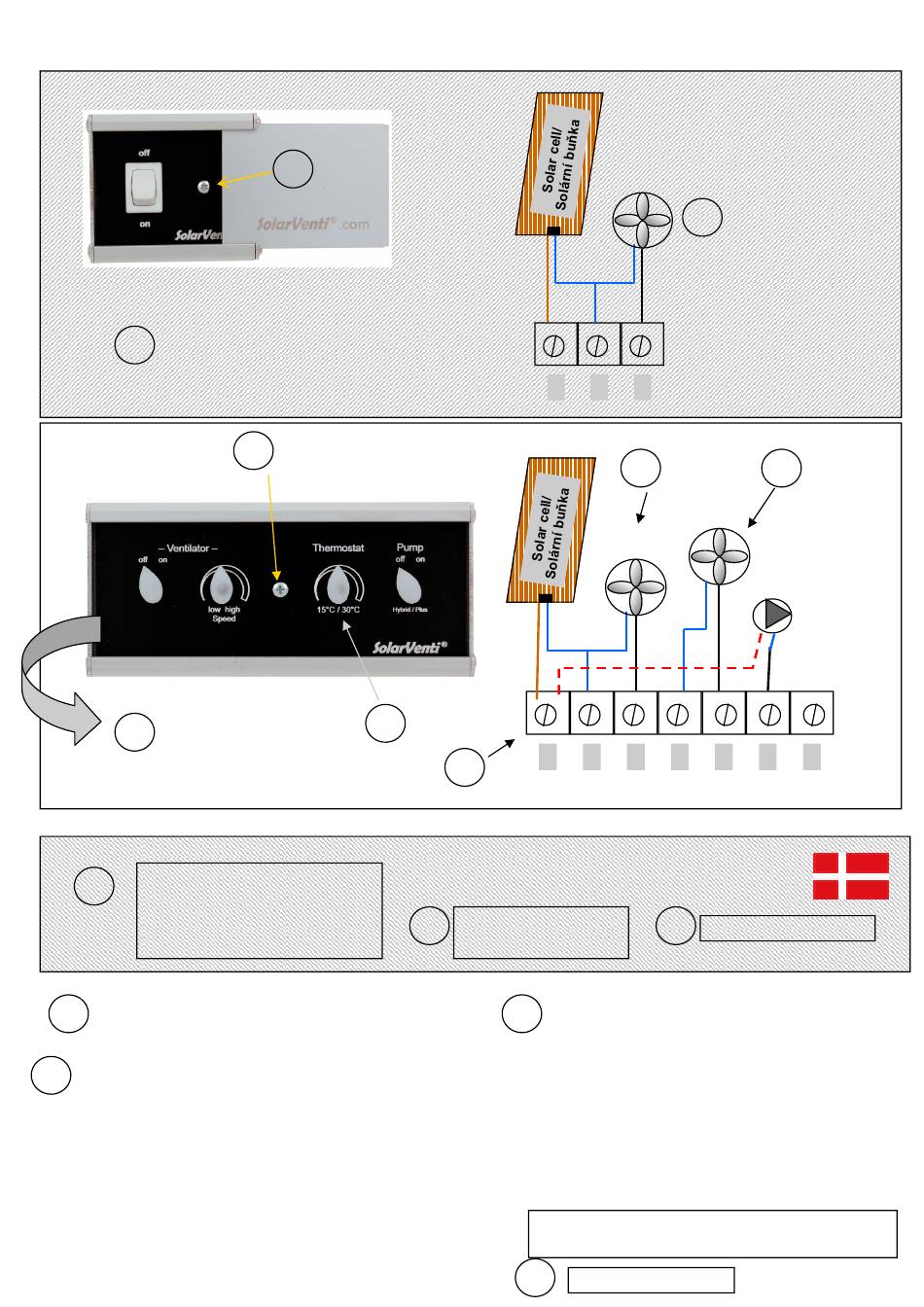

Regulator Unit/
8
Regulační jednotka
On/off kontakt:
7
Brun, blå og sort ledning fra So-
larVenti forbindes til de 3 klemmer
I kontakten (hhv. nr. 1, 2 og 3).
Installation af regulatorunit
8
1)
Ventilator tændes og slukkes med knappen: Venti-
9
lator on/off
2)
Ventilators max. hastighed indstilles
3)
Termostat for stop af ventilator når max ønsket
temp. nås. (Sæt denne på max. Temp. i starten)
4)
Køleventilator starter, når ventilator 1 afbrydes af
termostat.
5)
Ved hybridanlæg afbrydes pumpen på separat kon-
takt
Pumpefunktionen benyttes normalt kun ved hybridanlæg,
men der kan også sættes en lille ekstra ventilator på
pumpeudgangen for ekstra udsugning i fx kælder.
S
S
3-4
9
1
2
1
2
10
Samleskrue. Kontakten
S
skilles ad her
Tilslutning af ledninger:
10
Kabel fra solfanger:
Kabel til køleventilator:
Kabel fra pumpe:
(kun hybridanlæg)
Klemrække 1 - 7 kan løftes af for ledningsmontering
NB: spænd skruer forsigtigt
V2
Ekstra køleventilator
V
3
V
V2
"Cool"
"Heat"
Pump
"Pump"
3
4
5
6
V
Ventilator i SolarVenti
brun til klemme 1
blå til klemme 2
sort til klemme 3
blå til klemme 4
sort til klemme 5
sort til klemme 6
rød til klemme 1
7
