19733 iPad mini-Wandhalter
- Starker Halt! Die sichere Art, sein iPad mini angenehm zu nutzen.
- Schnelles und müheloses Einrasten des iPad mini in den Halter.
- Mit 3 Befestigungsbohrungen sicher an der Wand zu befestigen.
- Alle Anschlüsse am iPad mini bleiben frei zugänglich.
- Stufenlos um 360° verdrehbar für horizontalen und vertikalen Einsatz.
- Diese Drehbewegung lässt sich leicht ausführen, wobei ein selbstständiges Drehen verhindert wird.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wich tigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Das iPad mini sorgfältig in die Halteplatte einclipsen und auf sicheren Sitz prüfen - beim Verdrehen umsichtig handhaben.
- Der Halter wird mit drei Schrauben an der Wand befestigt. BEACHTE:
- a. Ungeeignet sind Wände, die zu schwach sind oder hinter denen Strom- und Wasserleitungen oder dgl. verlegt sind. Ggf. einen
- a. qualifizierten Fachmann fragen.
- b. Je nach Wandbeschaffenheit (Holz, Beton, Ziegel etc.) entsprechendes Montagematerial verwenden (nicht im Lieferumfang).
- c. Vergewissern Sie sich, dass nach der Installation die Schrauben und Muttern fest angezogen sind und wiederholen Sie diese
- c. Prüfungen regelmäßig.

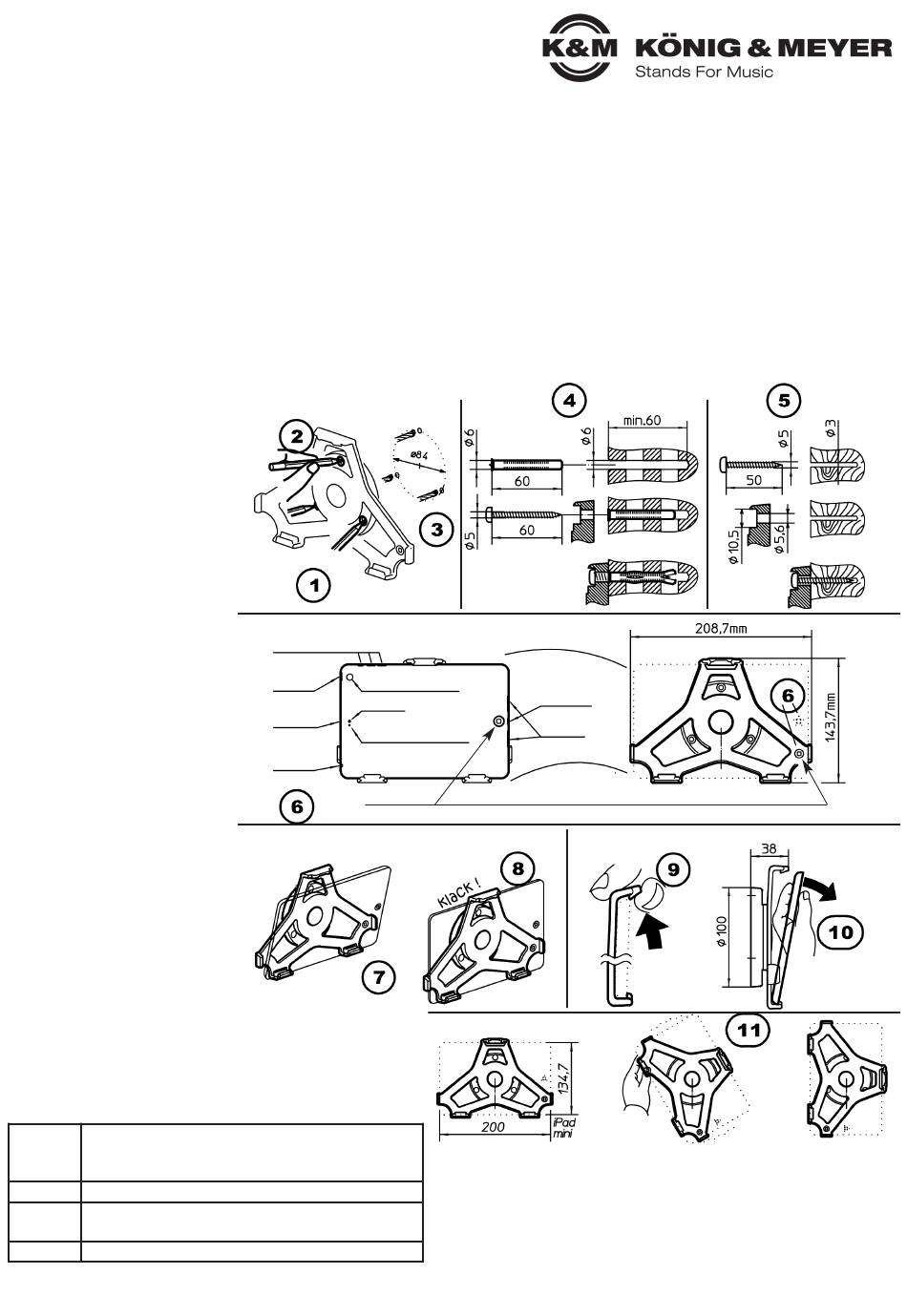

WANDMONTAGE
Die Wandhalterung ist vollständig
vormontiert und kann direkt an
der Wand befestigt werden.
1 Die drei Bohrungen der runden
1 Wandplatte ausrichten:
1 - nach optischen oder
1 - praktischen Gesichtspunkten
2 Bohrlöcher markieren
3 Dübellöcher bohren
3 - ø 6 mm bei Kunststoffdübeln
3 - ggf. ø 3 mm bei Holzschrauben
4 Befestigungsbeispiel Steinwand
5 Befestigungsbeispiel Holzwand
Bei Porenbeton, Gipskarton etc.
empfehlen wir Ihnen sich im
Fachhandel nach geeigneten
Verankerungen zu erkundigen.
BENUTZERHINWEISE
AUSRICHTEN des iPad mini
6 iPad mini nach dem HOME-
6 Button-Symbol AUSRICHTEN
6 (siehe Prägung auf der Halteplatte)
EINLEGEN des IPAD MINI
7 iPad mini erst unten EINLEGEN...
8 ...danach oben EINCLIPSEN
ENTNEHMEN des IPAD MINI
19 iPad mini festhalten und
19 oberen Haken ANHEBEN
10 iPad mini herausklappen und
10 ENTNEHMEN
FORMAT
11 Die Halterung verfügt über eine 360°-Drehfunktion. Dadurch
11 kann das iPad mini hochkant oder quer oder in jede andere
11 gewünschte Position gebracht werden. Dabei kann das iPad
11 mini in der Halterung verbleiben.
TECHNISCHE DATEN / SPEZIFIKATION
Wandplatte: Polyamid (PA-6)
Material Aufnahmeplatte: Polypropylen (PP)
Schrauben, Muttern, Scheiben, Federn: Stahl
Traglast iPad mini
Aufstellmaß: 208,7 x 89,6 x 143,7 mm
Maße
Karton: 235 x 90 x 171 mm
Gewicht netto 0,26 kg, brutto 0,44 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
19733-000-55 Rev.03 03-80-108-00 6/13
WANDMONTAGE Befestigungsbeispiele
AUSRICHTEN des iPad mini
Lautstärkeregler
Ein-Aus-
Schalter Kamera (Rückseite)
Mikrofon
Mikrofon
Kamera (Vorderseite)
3,5 mm
Buchse
Home-Button
EINLEGEN des IPAD MINI
unten
EINLEGEN
Stein, Beton
Lightning
Connector
Laut-
sprecher
(eine Prägung in der Halterung gibt die AUSRICHTUNG des iPad mini vor)
(falsche Ausrichtung führt zu verdeckten Bedienelementen! Bitte beachten)
ENTNEHMEN des IPAD MINI
oben
EINCLIPSEN
FORMAT
Endstellung:
- quer (landscape)
- eingerastet
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Halterung wackelt B: Wandverschraubung prüfen
F: Halterung wackelt B: Verbindung Wandplatte-Aufnahmeplatte prüfen
F: iPad mini sitzt nicht richtig B: iPad mini korrekt einlegen und dabei
F: iPad mini sitzt nicht richtig B:
Haken
anheben
Zwischenposition:
- schräg
- nicht eingerastet,behält jedoch die
- gewählte Einstellung
hörbar einrasten lassen
Holz
ent-
nehmen
Endstellung:
- hoch (portrait)
- eingerastet
