SIGMATEK SR 012 Technisches Handbuch Seite 3

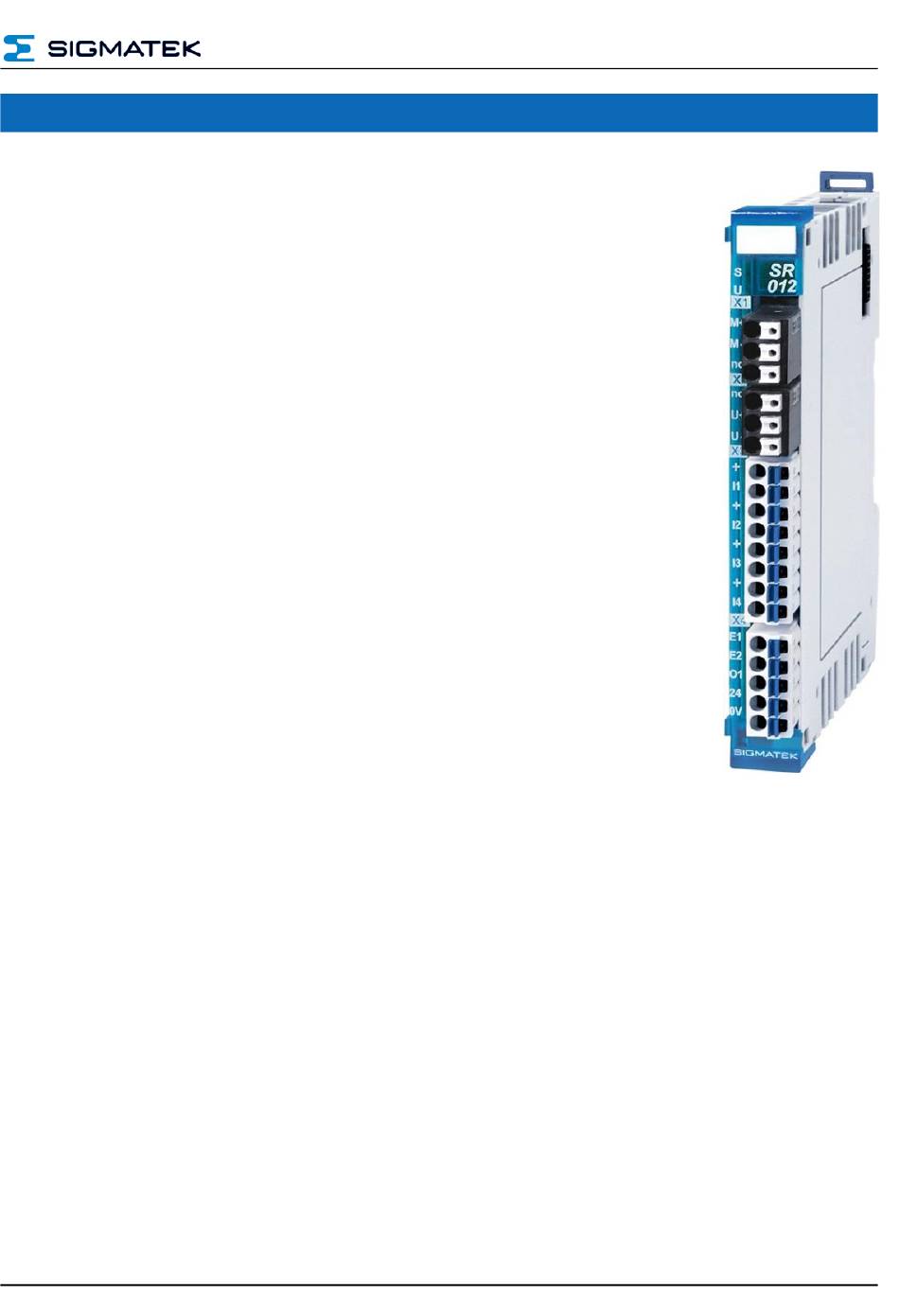

S-DIAS DC-Motor-Endstufe
mit 1 DC-Motor-Endstufe +50 V/5 A
2 Enable-Eingängen +24 V mit STO-Funktionalität
(nicht EG-baumustergeprüft)
4 Digitaleingängen +24 V/3,7 mA/5 ms
1 Digitalausgang +24 V/0,2 A/kurzschlussfest
Am S-DIAS DC-Motorendstufenmodul SR 012 können bürstenbehaftete
DC-Motoren mit bis zu 5 A Phasenstrom angeschlossen werden. Es wer-
den die Betriebsmodi PWM-Steuerung, Stromregelung, Geschwindigkeits-
regelung über IxR-Kompensation unterstützt.
Mit den beiden Enable-Eingängen wird die Sicherheitsfunktionalität STO
umgesetzt (nicht EG-baumustergeprüft).
Das Modul verfügt weiters über vier digitale Eingänge (+24 V/3,7 mA/5 ms)
und einen kurzschlussfesten digitalen Ausgang (+24 V/0,2 A).
Die +24 V-Versorgungsspannung für die digitalen Ein- und Ausgänge wird
auf Unterspannung überwacht.
14.11.2019
S-DIAS DC-MOTOR-ENDSTUFE SR 012
SR 012
Seite 1
