Inhaltszusammenfassung für Eco Design FRT7B2

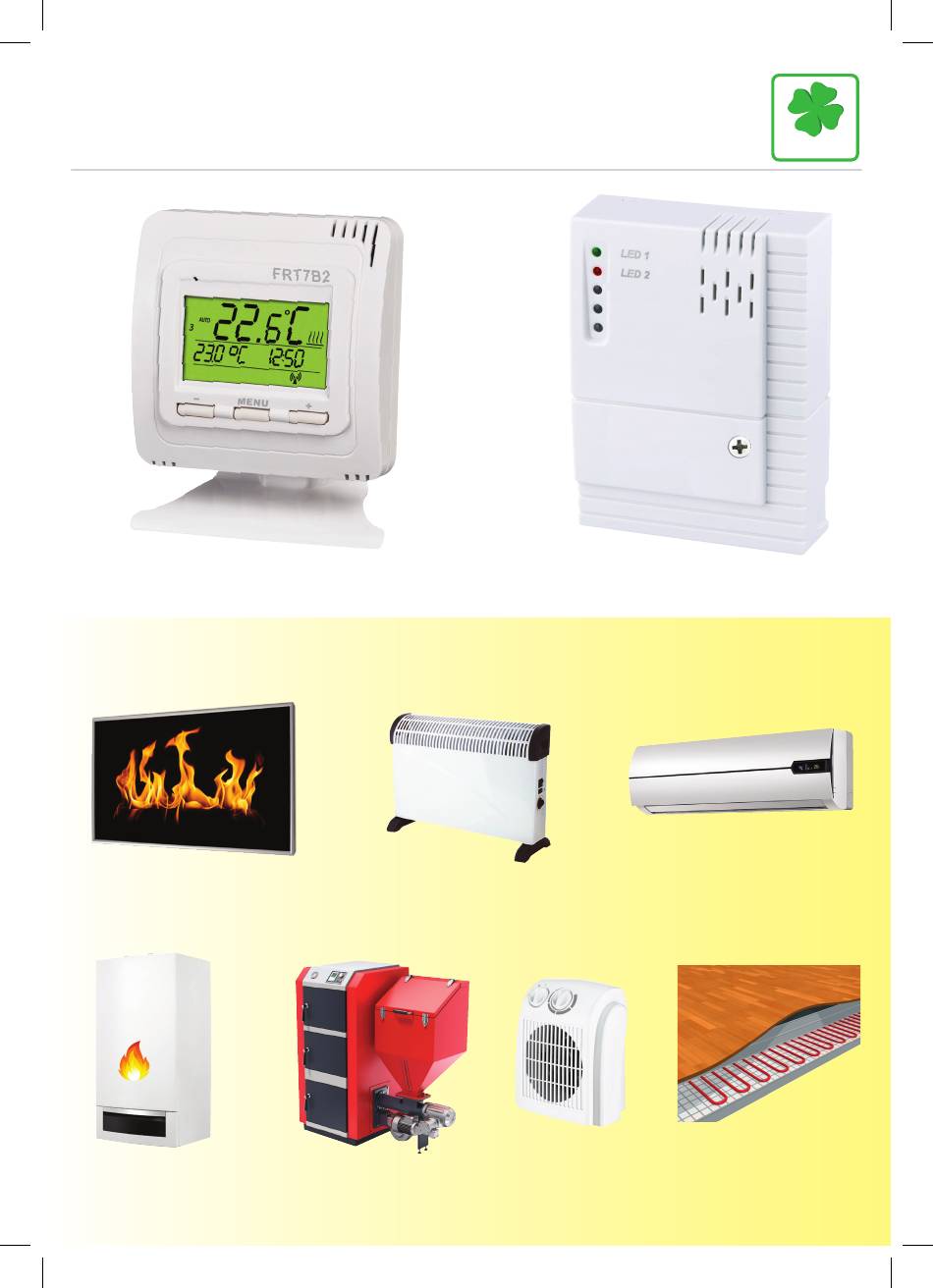

- Seite 1 FRT7B2 Funk-Raumthermostat Design Thermostat – Sender Leistungsschalteinheit – Empfänger Komfortable Steuerung für: Infraplatten, Strahlplatten Elektroheizer Klimaanlagen Gas- und Kessel für Heizlüfter Fußbodenheizung Elektrokessel feste Brennstoffe DRAHTLOSE STEUERUNG DER WÄRMEQUELLEN...
- Seite 2 BESCHREIBUNG Der FRT7B2 besteht aus einem Funk-Thermostat-Sender (überwacht die Temperatur in einem bestimmten Raum) und einem Schaltelement-Empfänger (steuert die angeschlossene Wärmequelle gemäß den Temperaturanforderungen). EIGENSCHAFTEN FOTO FRT7B2 Funk-Raumthermostat – Sender • misst die Temperatur im Raum und regelt die Heizung nach der eingestellten Solltemperatur •...
-
Seite 3: Montage Des Senders
4) Hängen sie das Oberteil im Unterteil ein Abb. 4 Abb. 5 und drücken es vorsichtig zusammen., siehe Abb. 4 und 5. Für die richtige Funktion des FRT7B2 sind die Empfänger nach der Anleitung auf der Seite 11 zu aktivieren! -
Seite 4: Montage Des Empfängers
MONTAGE DES EMPFÄNGERS grüne LED = Kontrolle der Netzspannung rote LED = Heizungschaltung Relaisschaltung Löcher für die Installation an KP/KU 68 FUNKTIONSTASTE Ausgangsklemmen Versorgungsklemmen Abb. 2 Abb. 1 1) Die Sicherheitsschraube lösen und den unteren Teil des Epmfängeroberteils abnehmen, siehe Abb. 1, 2. Den Empfänger auf die Installationsdose anhand von Löchern im Empfängergehäuse befestigen, siehe Abb. -
Seite 5: Steuerung Einer Elektroheizung
VARIANTEN DER EMPFÄNGERSCHALTUNG 1. STEUERUNG EINES KESSELS 4. STEUERUNG EINES KESSELS - SCHALTKONTAKT 2. STEUERUNG EINER ELEKTROHEIZUNG • Infrarot -Heizelemente • Elektroheizer • Strahlplatten 3. STEUERUNG EINER KLIMAANLAGE 4. STEUERUNG EINES KESSELS - ÖFFNUNGSKONTAKT... - Seite 6 EINSTELLUNG DES SENDERS DISPLAY-HINTERGRUNDBELEUCHTUNG Beim ersten Drücken MENU einer beliebigen Taste (> 1 s) wird die Hintergrundbeleuchtung eingeschaltet. BESCHREIBUNG DES SENDERDISPLAYS Aktueller Tag Betriebsmodi Aktuelle Raumtemperatur Anzeige der eingeschalteten Heizung Anzeige der Tastensperre Anzeige des CLOC-Modus Anzeige der Solltemperatur Anzeige Anzeige Anzeige der Sendung und der aktuellen Uhrzeit /...
-
Seite 7: Automatischer Modus
STEUERUNGSMENÜ Vorübergehende Änderung der oder MENU Solltemperatur. Im AUTO-Modus bis zur nächsten Temperaturänderung. 2 × MENU AUTOMATISCHER MODUS MENU MENU MANUELLER MODUS OFF-MODUS – der Thermostat wird dauerhaft ausgeschaltet. Der Frostschutz MENU 3 °C bleibt eingeschaltet! Einstellen der Solltemperatur URLAUB und des Zeitpunkts von MENU Urlaubsende... -
Seite 8: Auto Automatischer Modus
BETRIEBSMODI AUTOMATISCHER MODUS AUTO Der Thermostat arbeitet nach dem gewählten Wochenprogramm P1 oder P2. 2 × × oder MENU MENU Programmwahl mit der Taste . Bestätigen durch langes Drücken der Taste . Einstellen der Wochenprogramme siehe Seite 9. MENU MANUELLER MODUS MANU Der Thermostat heizt auf die von Ihnen eingestellte Temperatur, deren Wert bis zur nächsten manuellen Veränderung konstant bleibt (werkseitig 21 °C). -
Seite 9: Parametereinstellung Cloc Aktuelles Datum Und Uhrzeit Einstellen
PROG 2 × × oder MENU MENU Der FRT7B2 verfügt über 2 Wochenprogramme P1 und P2 mit jeweils 6 Temperaturänderungen pro Tag und verschiedenen Einstellungen pro Tag. Drücken Sie die Taste und wählen Sie mit der Taste oder MENU den Modus PROG, bestätigen Sie mit der Taste . -
Seite 10: Einstellen Der Konstanten
CONST EINSTELLEN DER KONSTANTEN 2 × × oder MENU MENU 1 Hysterese Beim Erreichen der Solltemperatur schaltet der Thermostat die Heizung aus, und schaltet sie wieder ein, wenn die Raumtemperatur um den eingestellten 0. 5 ˚C Hysteresenwert abfällt. Der Hysteresenwert wird im Bereich 0,1 bis 6 °C mit der Taste eingestellt. -
Seite 11: Sender Mit Empfänger Neu Paaren
TEST FUNKTIONSTEST – SCHALTTEST TEST Den Test erst durchführen, nachdem der Empfänger montiert ist! 2 × × oder MENU MENU Am Sender schalten wir auf die TEST-Funktion um, wobei ein Signal für das Einschalten und Ausschalten des Empfängers gesendet wird. Ist alles in Ordnung, schaltet das Relais 3× im Empfänger. -
Seite 12: Die Ausgewählte Programmnummer - Nur Im Auto-Modus
Schutzklasse IP20 Arbeitstemperatur 0°C bis +40°C EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt ELEKTROBOCK CZ s.r.o., dass der Funkanlagentyp FRT7B2 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.elbock.cz Für das Produkt wird eine ELEKTROBOCK CZ s.r.o.
