Vorbereiten der Maschine
Keine Teile werden benötigt
Verfahren
1.
Parken Sie die Maschine auf einer ebenen
Fläche.
2.
Aktivieren Sie die Feststellbremse.
3.
Stellen Sie den Motor ab und ziehen Sie den
Zündschlüssel ab.
2
Bereitstellung der für
das Setup benötigten
Werkzeuge
Für diesen Arbeitsschritt erforderliche Teile:
1
Ölspritze
Verfahren
•
Drehmomentschlüssel: 5,2-6,8 Nm
•
Drehmomentschlüssel: 115-129 Nm
•
Drehmomentschlüssel: 135-150 Nm
•
Werkzeug für Spindelantriebswelle,
Bestellnummer TOR4112 (nur für 17,8-cm-
Spindeln)
•
Werkzeug für Spindelantriebswelle,
Bestellnummer TOR4074 (nur für 17,8-cm-
Spindeln)
Wartungswerkzeuge
Ölspritze, Bestellnummer 137-0872 (siehe
Bild 2
3
Ermitteln des Setups
Keine Teile werden benötigt
Verfahren

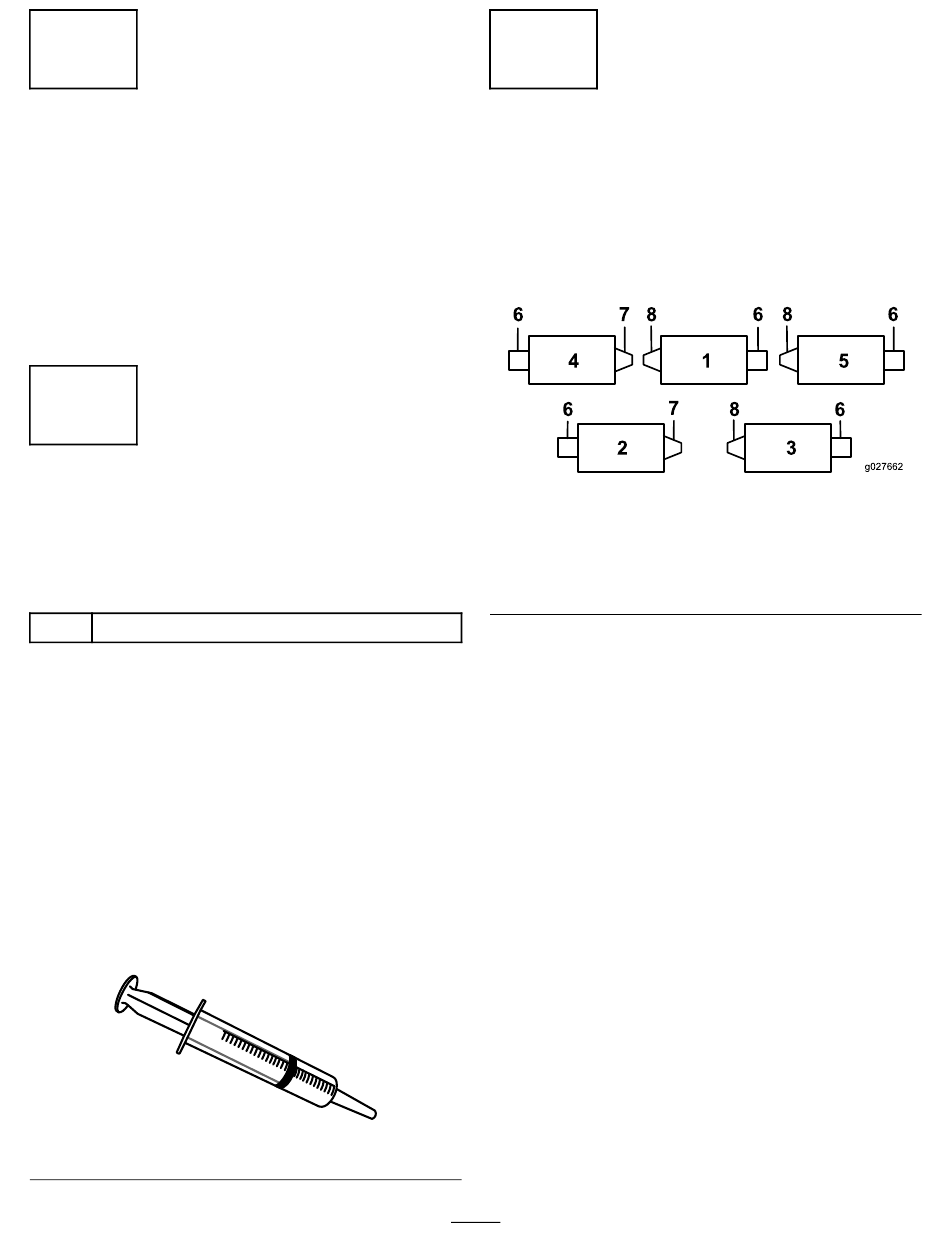

Ermitteln Sie mit dem folgenden Diagramm die
Stellung des Groomerkits und der Spindelmotoren.
1. Schneideinheit 1
2. Schneideinheit 2
3. Schneideinheit 3
4. Schneideinheit 4
Hinweis:
Wenn Sie einen Groomer und eine
Heckrollenbürste an der Schneideinheit montieren,
installieren Sie den Groomer zuerst.
2)
g242144
3
Bild 3
5. Schneideinheit 5
6. Spindelmotor
7. Rechter Groomer
8. Linker Groomer
g027662
