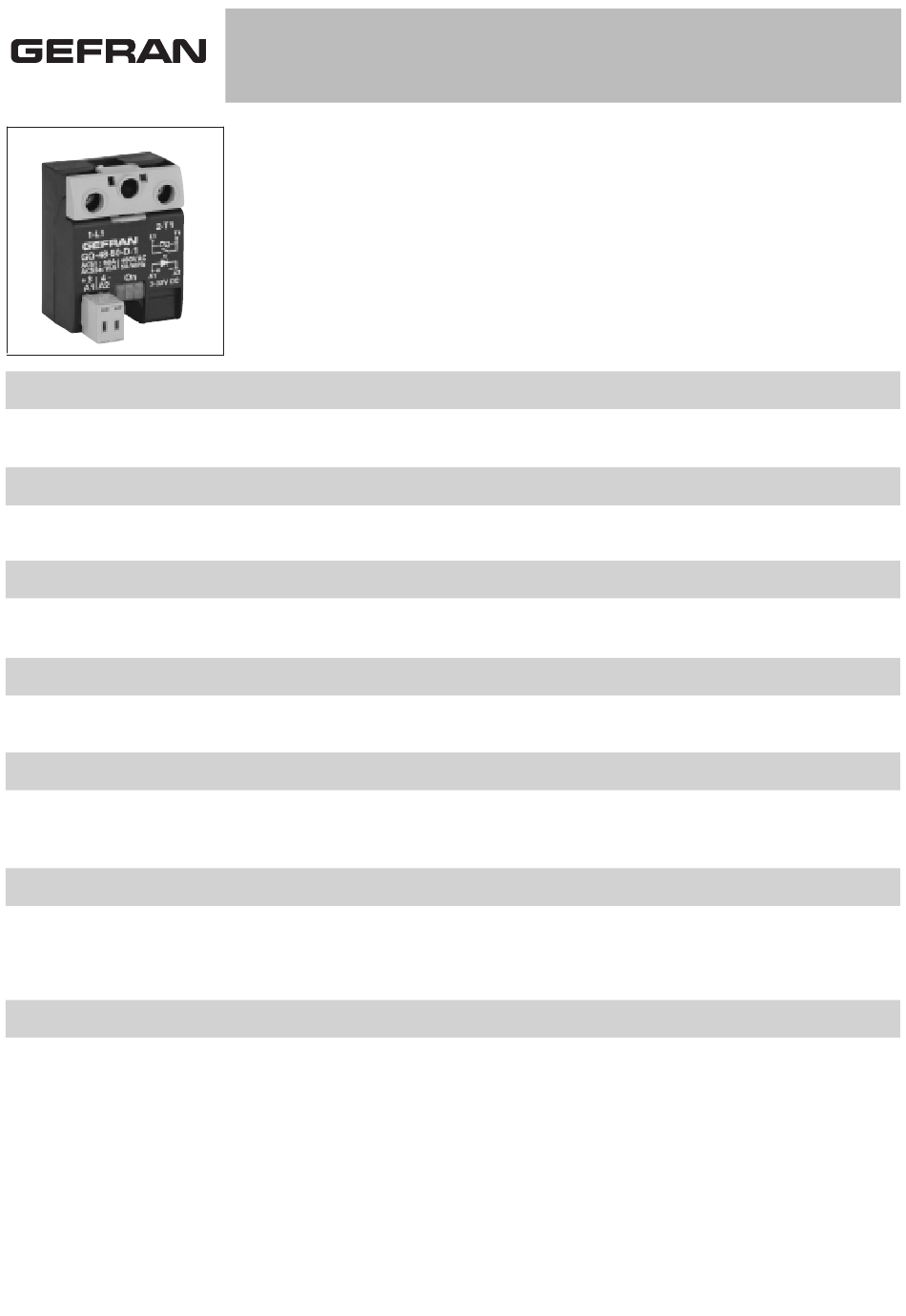

gefran GQ Serie Bedienungsanleitung

ITA
Informazioni generali
Relè statico monofase con comando di controllo 3-32Vdc o universale 20-260V ac/dc, commutazione al passaggio di zero della tens ione
di rete (innesco "zero-crossing"). Il dispositivo è disponibile anche con protezione ai transitori di tensione tramite MOV (V aristore).
ENG
General information
Single-phase solid state relay with direct control signal 3-32Vdc or universal 20-260V ac/dc, switching at voltage zero crossing .
The device is available also with protection from voltage transients by MOV (V aristor).
DEU
Allgemeine Informationen
Einphasiges Halbleiterrelais mit binärem Ansteuersignal 3-32V dc oder 20-260Vac/dc Nullspannungsschaltend.
Das Modul ist auch mit Varistor, zum Schutz gegen transienten Spannungen, erhältlich.
FRA
Généralités
Relais à semi-conducteurs monophasé avec le signal de commande direct 3-32Vdc ou 20-260V ac/dc universel, commutant au passa-
ge à zéro de tension. Le dispositif est disponible aussi avec protection aux transitoires de tension par MOV (V aristance).
ESP
Informaciones de carácter general
Relé estático monofásico con mando de control 3-32 Vcc o universal 20-260 Vac/cc, conmutación al paso de cero de la tensión de red
(accionamiento "zero-crossing"). El dispositivo se disponible también con protección para los transitorios de tensiones mediant e MOV
(Varistor).
POR
Informações gerais
Relé estático monofásico com comando de controle 3-32Vcc ou universal 20-260V ac/cc, comutação na passagem de zero da tensão
de rede (disparo "zero-crossing"). O dispositivo é disponível também com proteção nos transitórios de tensão mediante utilizaçã o de
um MOV (Varistor).
ITA
Note di montaggio
- Il dissipatore deve essere collegato a terra.
• I gruppi statici di potenza sono concepiti per assicurare una funzione di commutazione che non include la protezione della li nea del
carico o dei dispositivi ad esso collegati. Il cliente deve prevedere tutti i dispositivi di sicurezza e protezione necessari i n conformità
alle norme elettriche in vigore.
- Proteggere il relè statico da sovratemperatura utilizzando un appropriato dissipatore (accessorio). Il dissipatore deve esser e dimensio-
nato in funzione della temperatura ambiente e della corrente del carico.
Calcolo della potenza dissipata dal relé allo stato solido:
Calcolo della resistenza termica del dissipatore
GQ
RELÉ ALLO STATO SOLIDO, MONOFASE
POWER SOLID STATE RELAYS
cod. 80241C ed. 06/09
Relé statico monofase
HALBLEITERRELAIS
GROUPES STATIQUES DE PUISSANCE
GRUPOS ESTÁTICOS
GRUPOS ESTÁTICOS
Pd GQ..15/25 = 1,45 * IRMS [W] Pd GQ..50/90 = 1,35 * IRMS [W]
IRMS = corrente del carico monofase
Rth = (90°C - T.amb. max) / Pd
T.amb.max = massima temperatura dell'aria nel quadro elettrico.
Utilizzare un dissipatore con resistenza termica inferiore a quella
calcolata (Rth).
con Pd = potenza dissipata
