Montageanleitung

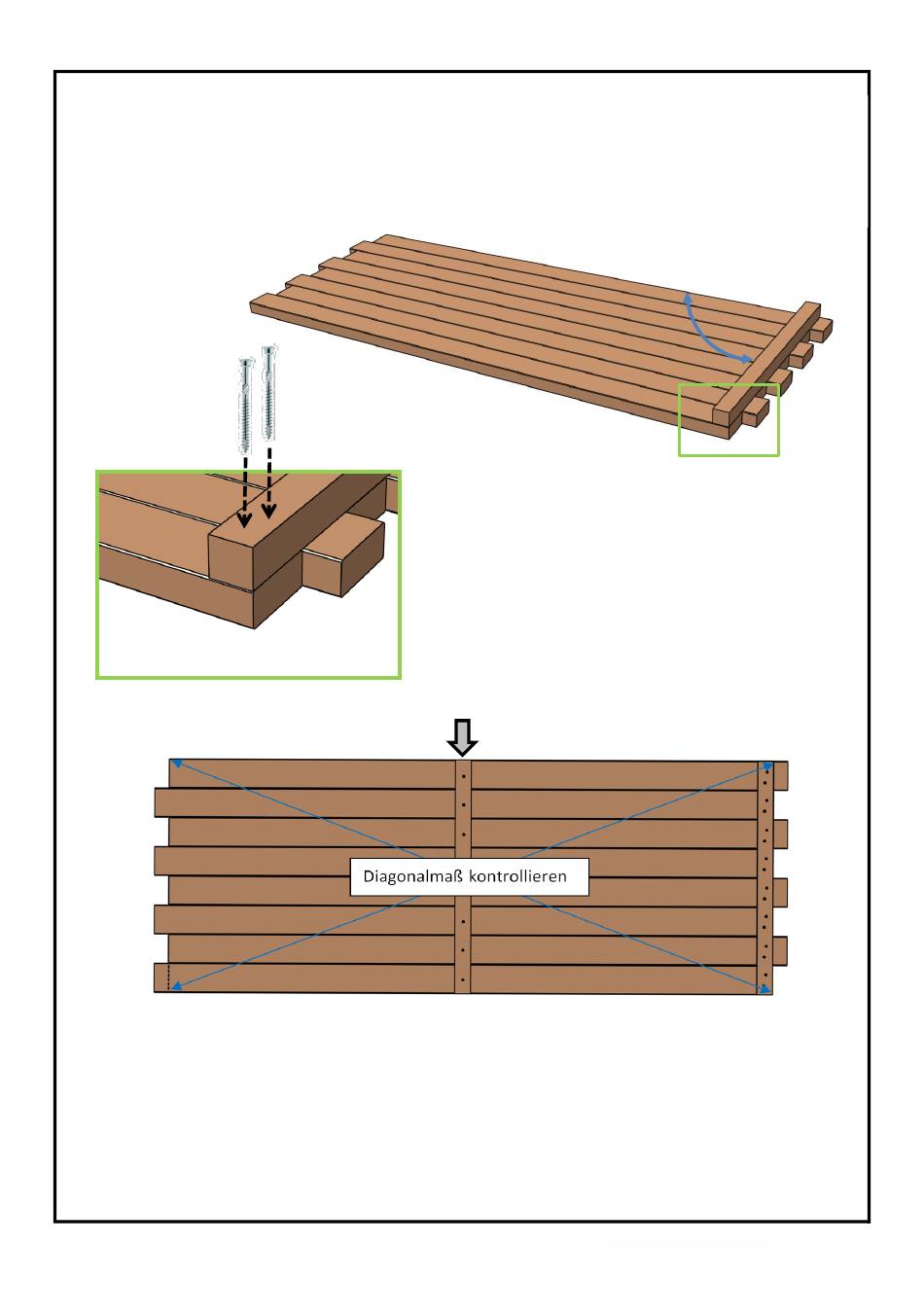

Die acht Pfosten werden zunächst aufgelegt und grob ausgerichtet. Nun wird mit der Montage des
rechten Eckstehers begonnen. Dafür wird dieser im 90° Winkel zu den Pfosten ausgerichtet und
mit jeweils zwei Schrauben pro Pfosten verschraubt. Es ist darauf zu achten, dass die Pfosten
abwechselnd einmal bündig und einmal im Abstand von 45mm zum Ecksteher verschraubt
werden. (Als Abstandhalter kann ein weiterer Pfosten verwendet werden)
Bitte dafür auch das Diagonalmaß kontrollieren und falls nötig korrigieren.
Sollten Sie sich für den Sockel aus Aluminium entschieden haben, so wird der Alusockel nun
vorgebohrt und danach an die Unterseite der Wand geschraubt.
Vorgebohrt wird jeweils etwa 10cm vom Rand und dazwischen in gleichmäßigen Abständen, je
nach Länge zwischen 40 und 55cm.
Schraubenanzahl für ca. 1m lange Wand = 3
Schraubenanzahl für ca. 2m lange Wand = 5
Schraubenanzahl für ca. 3m lange Wand = 6
Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at,
"Hochbeet U-Form"
Während der Montage sollte die Einhaltung des
rechten Winkels mehrmals kontrolliert werden.
Sind alle acht Pfosten mit dem Ecksteher verbunden,
so wird nun der zweite Steher befestigt. Dafür wird
pro Pfosten eine Schraube verwendet.
Der benötigte Abstand ist in der jeweiligen Skizze
dargestellt:
GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien
www.gruberholz.com
GRUBERHOLZ
90°
