Montageanleitung

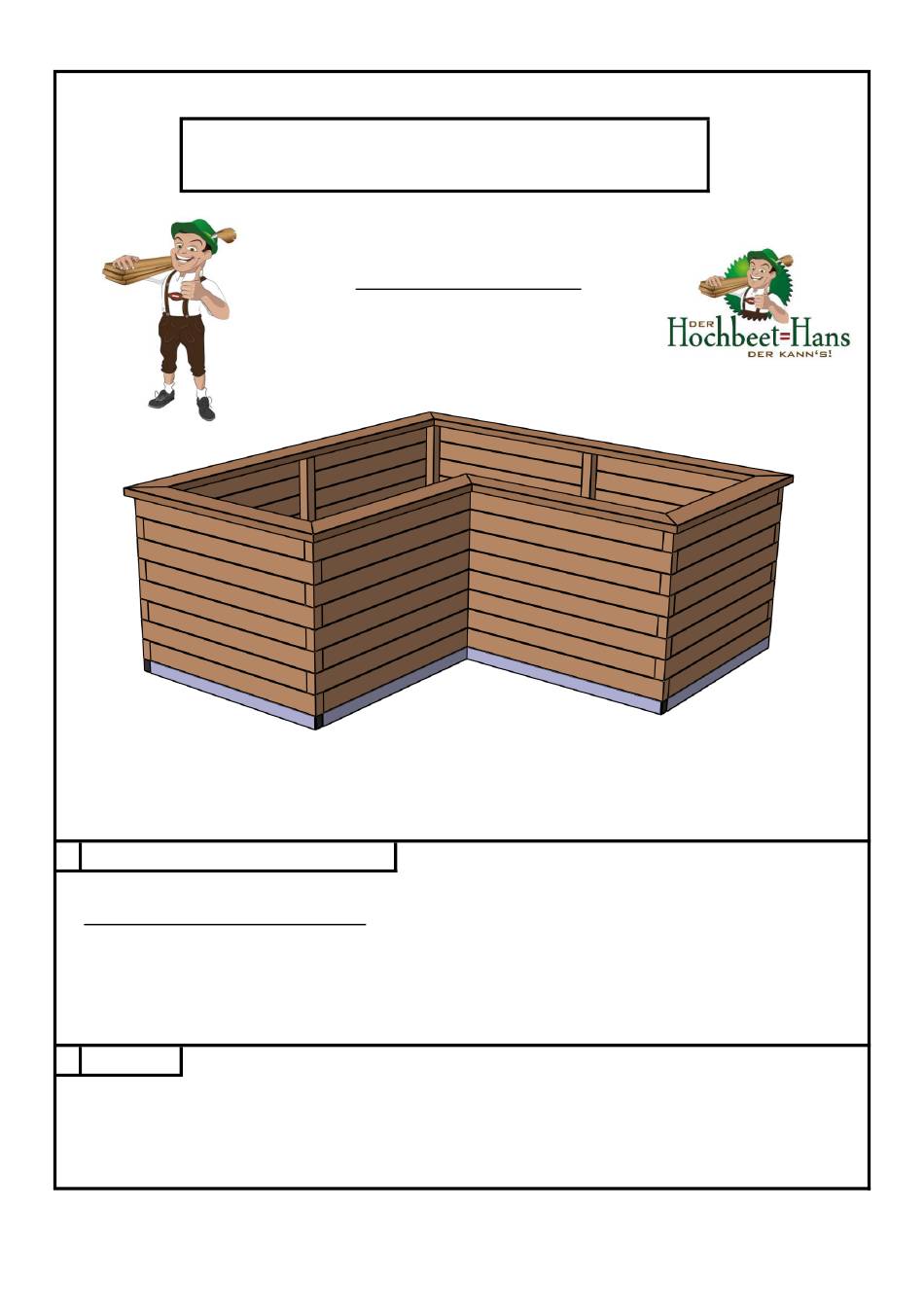

MONTAGEANLEITUNG
Diese Bauanleitung erklärt den Zusammenbau eines Hochbeets in L-Form und ist
1. Werkzeuge und Vorbereitung
Für die Montage wird benötigt:
• Ausreichend Platz, ebene Fläche
• Maßband, Winkel, Bohrmaschine, Torx-Bit, Bohrer, Hammer, Tacker, Teppichmesser
2. Stückliste
Bevor Sie mit dem Zusammenbau beginnen, sollten die erhaltenen
Einzelteile auf Vollständigkeit überprüft werden.
Dazu verwenden Sie bitte je nach Baugröße eine der nachfolgenden Stücklisten:
Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at,
"Hochbeet L-Form"
Hochbeet
"L-FORM"
für alle Baugröße gültig:
GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien
www.gruberholz.com
GRUBERHOLZ
Werbung
Verwandte Anleitungen für Hochbeet-Hans L-FORM
Inhaltszusammenfassung für Hochbeet-Hans L-FORM
- Seite 1 "Hochbeet L-Form" GRUBERHOLZ MONTAGEANLEITUNG Hochbeet "L-FORM" Diese Bauanleitung erklärt den Zusammenbau eines Hochbeets in L-Form und ist für alle Baugröße gültig: 1. Werkzeuge und Vorbereitung Für die Montage wird benötigt: • Ausreichend Platz, ebene Fläche • Maßband, Winkel, Bohrmaschine, Torx-Bit, Bohrer, Hammer, Tacker, Teppichmesser 2.
- Seite 2 GRUBER HOLZ - Säge- und Hobelwerk Stückliste Hochbeet L-Form Baugröße 200x200 Einheit Hauptabmessungen Maß Gesamtlänge [mm] 2000 Gesamtbreite [mm] 2000 Pfostenbreite [mm] Pfostenhöhe [mm] Gesamtbreite Flügel B [mm] 1000 Gesamtbreite Flügel A [mm] 1000 Anzahl der Reihen [ - ] [kg/m Dichte Lärchenholz...
- Seite 3 GRUBER HOLZ - Säge- und Hobelwerk Stückliste Hochbeet L-Form Baugröße 200x300 Einheit Hauptabmessungen Maß Gesamtlänge [mm] 3000 Gesamtbreite [mm] 2000 Pfostenbreite [mm] Pfostenhöhe [mm] Gesamtbreite Flügel B [mm] 1000 Gesamtbreite Flügel A [mm] 1000 Anzahl der Reihen [ - ] [kg/m Dichte Lärchenholz...
- Seite 4 GRUBER HOLZ - Säge- und Hobelwerk Stückliste Hochbeet L-Form Baugröße 300x300 Einheit Hauptabmessungen Maß Gesamtlänge [mm] 3000 Gesamtbreite [mm] 3000 Pfostenbreite [mm] Pfostenhöhe [mm] Gesamtbreite Flügel B [mm] 1000 Gesamtbreite Flügel A [mm] 1000 Anzahl der Reihen [ - ] [kg/m Dichte Lärchenholz...
- Seite 5 GRUBER HOLZ - Säge- und Hobelwerk Stückliste Hochbeet L-Form Baugröße 300x300 extrabreit Einheit Hauptabmessungen Maß Gesamtlänge [mm] 3000 Gesamtbreite [mm] 3000 Pfostenbreite [mm] Pfostenhöhe [mm] Gesamtbreite Flügel B [mm] 1300 Gesamtbreite Flügel A [mm] 1300 Anzahl der Reihen [ - ] [kg/m Dichte Lärchenholz...
- Seite 6 Länge 1 und eine Verschlusskappe benötigt. Die nachfolgende Skizze zeigt beispielhaft alle notwendigen Maße für den Bau der Wand 1: Pfosten (8x) Alusockel Ecksteher (2x) Verschlusskappe GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at, www.gruberholz.com...
- Seite 7 Schraubenanzahl für ca. 1m lange Wand = 3 Schraubenanzahl für ca. 2m lange Wand = 5 Schraubenanzahl für ca. 3m lange Wand = 6 GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at, www.gruberholz.com...
- Seite 8 Damit ist die Vormontage der ersten Wand abgeschlossen, anhand der jeweiligen Skizzen werden nun alle weiteren Wände nach dem selben Prinzip montiert. Nachfolgend sind für jede Hochbeet Baugröße die jeweiligen Wände dargestellt: GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at, www.gruberholz.com...
-
Seite 9: Übersicht
"Hochbeet L-Form" GRUBERHOLZ Übersicht Wände für L Hochbeet 200x200cm Um die spätere Endmontage zu erleichtern sollten die Innenseiten der Wände wie folgt beschriftet werden: GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at, www.gruberholz.com... - Seite 10 "Hochbeet L-Form" GRUBERHOLZ Übersicht Wände für L Hochbeet 200x300cm Um die spätere Endmontage zu erleichtern sollten die Innenseiten der Wände wie folgt beschriftet werden: GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at, www.gruberholz.com...
- Seite 11 "Hochbeet L-Form" GRUBERHOLZ Übersicht Wände für L Hochbeet 300x300cm Um die spätere Endmontage zu erleichtern sollten die Innenseiten der Wände wie folgt beschriftet werden: GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at, www.gruberholz.com...
- Seite 12 GRUBERHOLZ Übersicht Wände für L Hochbeet 300x300cm extrabreit Um die spätere Endmontage zu erleichtern sollten die Innenseiten der Wände wie folgt beschriftet werden: GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at, www.gruberholz.com...
- Seite 13 Schrauben zu treffen. Alle weiteren Außeneckverbindungen werden nach dem gleichen Prinzip zusammengefügt. Das Verschrauben des Innenecks wird im nächsten Schritt erklärt. GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at, www.gruberholz.com...
- Seite 14 Bitte beachten Sie die Einhaltung des 90° Winkels zwischen den Wänden. 90° 90° 90° Die letzten zwei Ecken werden wieder in gewohnter Weise verbunden. Somit ist die Montage der Wände abgeschlossen. GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at, www.gruberholz.com...
- Seite 15 Dazu wird die aufgeklappte Folie im Bereich der Verstrebung eingeschnitten und wieder auf die Unterkonstruktion getackert. Um diesen Bereich perfekt zu schließen empfiehlt sich die Schnittkanten mit Klebeband abzudichten. GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at, www.gruberholz.com...
- Seite 16 Schraubenanzahl für ca. 2m lange Wand = 4 bis 5 Schraubenanzahl für ca. 3m lange Wand = 6 bis 7 Ansicht von OBEN GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at, www.gruberholz.com...
- Seite 17 Schraubenanzahl für ca. 2m lange Wand = 4 bis 5 eingedreht. Schraubenanzahl für ca. 3m lange Wand = 6 bis 7 Ansicht von OBEN Somit ist die Montage abgeschlossen GRUBER HOLZ, Oberschöfring 40, 4502 St. Marien Tel: +43 (0)7227/8185, Fax: DW 12, Mail: derkannsder@hochbeet-hans.at, www.hochbeet-hans.at, www.gruberholz.com...
