Aufbau Der Anlage; Lieferumfang - Graf Picobell Bedien- Und Einbauanleitung

Zulauf
DN 100

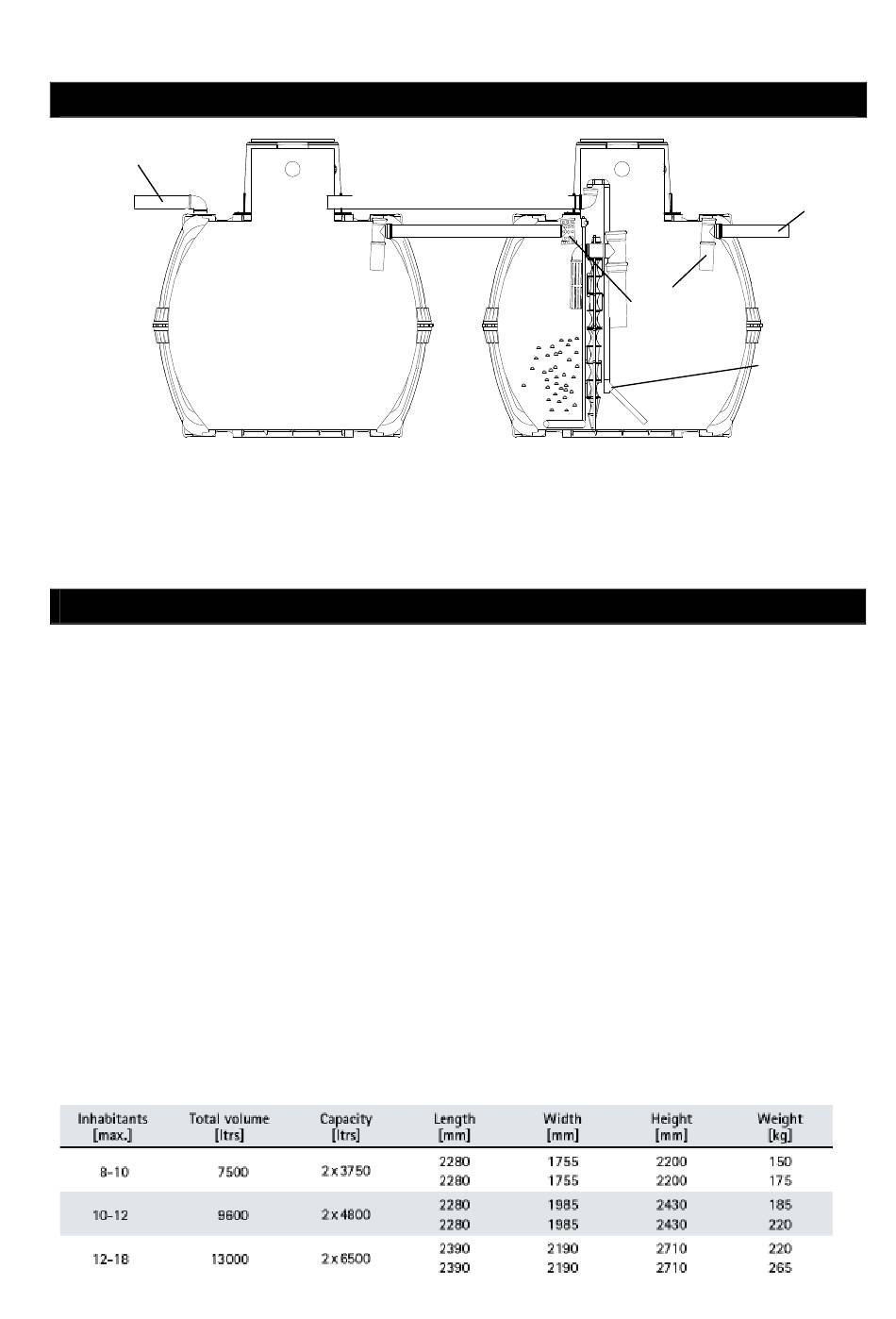

Die Anlage besteht aus einem Vorklärbehälter und einem zweitem Behälter, der durch eine Trennwand in
eine Biokammer und der Nachklärung aufgeteilt ist.
Im Lieferumfang enthalten:
Überlaufschikane von der Vorklärung in die Biokammer (2. Behälter)
•
Gelochtes T-Stück als Einlaufschikane in die Biokammer
•
Geschlitzte Überlaufschikane aus der Biokammer in die Nachklärung
•
T-Stück als Auslaufschikane aus der Nachklärung
•
Heber zur Schlammrückführung in die Vorklärung
•
Membranrohrbelüfter und Rohre zur Belüftung
•
Aluminium Aufsatz auf die Trennwand
•
Lippendichtungen
•
Nicht im Lieferumfang enthalten:
Kronenbohrer und Werkzeug (Benötigt wird unter anderem Kronenbohrer Ø 124 mm)
•
PVC-Kleber
•
Zu- und Ablaufleitungen sowie Verbindungsrohre zwischen den Behälter. Benötigt werden KG-
•
Rohre DN 100
Separat zu bestellen sind die Carat S Behälter sowie die Trennwand. Siehe folgende Tabelle:
info@graf.info
1.

Aufbau der Anlage

Schlammrückführung
Vorklärung
2.

Lieferumfang

www.graf.info
Biokammer
2 / 24
Überlauf-
schikanen
Überschuss-
schlammheber
Nachklärung
Ablauf
DN 100
