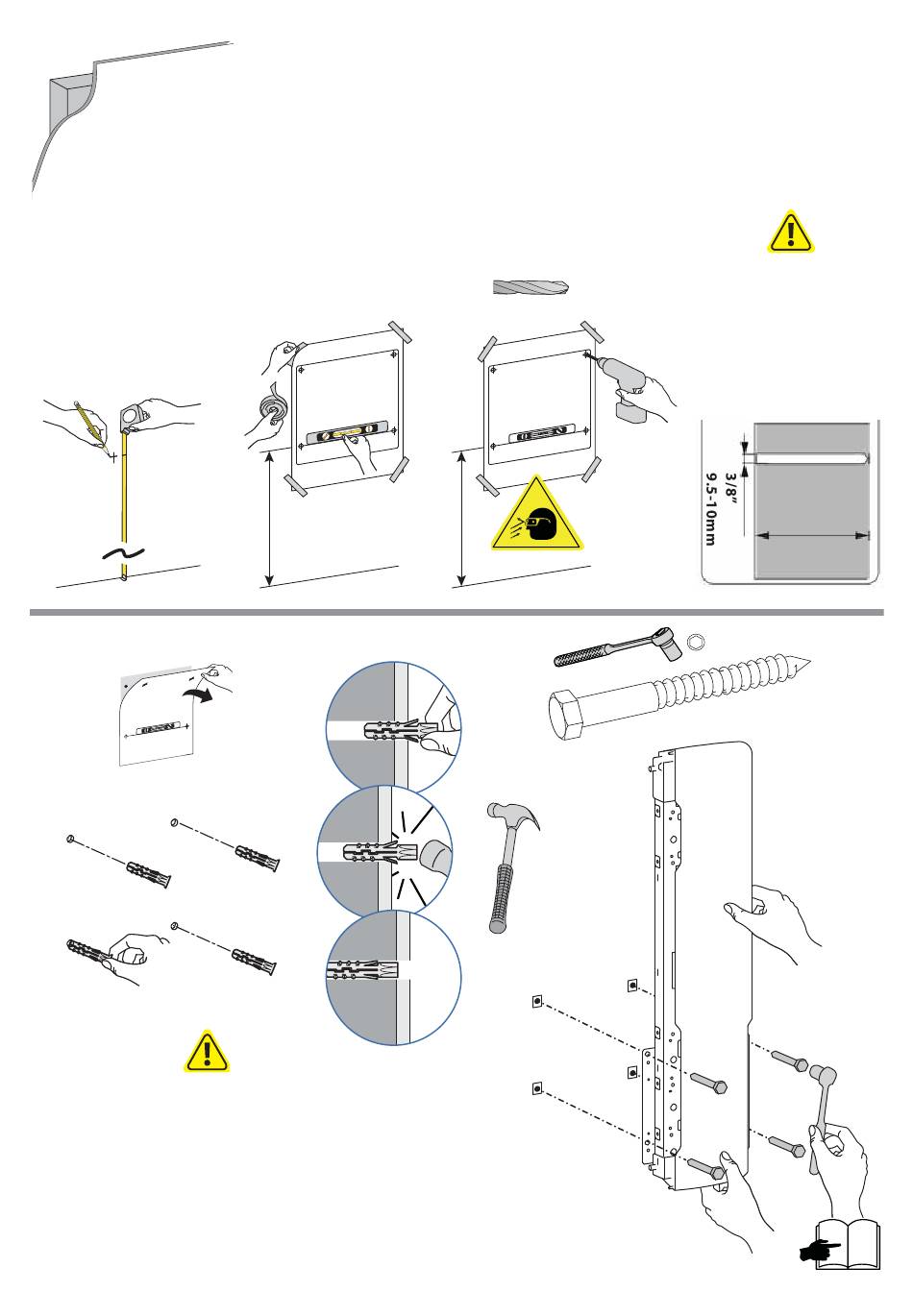

Einrichtungsschritte
Massivbeton
1
a
42"
(1066 mm)
(1066 mm)
2
a
ACHTUNG:
Verankerungen die sich in nicht vollständig mas-
sivem Beton befi nden, werden das Gewicht der
angehängten Last nicht tragen und zu einem
instabilen, unsicheren Zustand führen, der zu
Personen- und/oder Sachschaden führen kann.
888-61-042-G-00 rev. F • 01/19
b
L A T E
G T E M P
O U N T IN
W A L L M
42"
(1066 mm)
b
c
d
c
Ø 3/8" (9.5 mm)
L A T E
G T E M P
O U N T IN
W A L L M
42"
e
4x
ACHTUNG:
Die Bohrlöcher müssen mindesten 80
mm tief sein und sollten in Massivbeton
gebohrt werden, nicht in Mörtel oder Ab-
deckmaterialien. Sollten Sie beim Bohren
feststellen, dass Sie in Beton bohren, der
Hohlräume enthält, so wiederholen Sie
den Vorgang bis sich alle vier Bohrlöcher
vollständig in massivem Beton befi nden.
3-1/8"
80mm
13mm
M8 x 80mm
8
7 of 15
