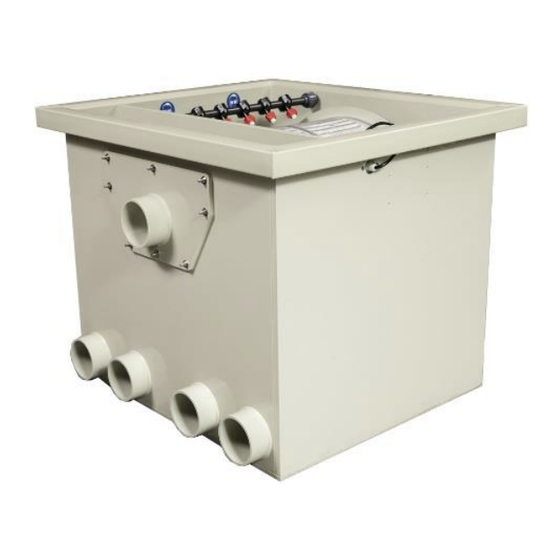

DVS ECO15 Kurzanleitung
Verwandte Anleitungen für DVS ECO15
Inhaltszusammenfassung für DVS ECO15
- Seite 1 DVS Filtertechniek Aan de Fremme 53 B 6269BK Margraten www.dvs-filtertechniek.com info@dvs-filtertechniek.com Allgemeine Kurzanleitung v1.3 DVS FILTERSYSTEME...
-
Seite 2: Inhaltsverzeichnis
QUICKGUIDE Inhaltsangabe BASISANFORDERUNGEN ..................3 1.1 Steuerung ........................ 4 A. SCHWERKRAFT-SYSTEM ..................5 2.1 Aufstellung Filtersystem ..................5 2.2 Einstellung Niveauregulierung: ................8 B. GEPUMPTES SYSTEM .................... 9 3.1 Aufstellung Filtersystem ..................9 3.2 Einstellung Niveauregulierung: ................11 ANWENDUNG MAGNETVENTIL ................12... -
Seite 3: Basisanforderungen
QUICKGUIDE 1 Basisanforderungen Basisanforderungen, welche für jedes Filtersystem Gültigkeit hat: • Das Filtersystem muss auf einen ebenen Untergrund aufgestellt werden mit ausreichender Tragkraft, wie z.B.: − Ein gut angerüttelter Kiesuntergrund oder Betonplatten − Ein Untergrund aus Beton (Fundament) Bei einer unebenen Aufstellung kann die Leistung und Funktion beeinträchtig werden! •... -
Seite 4: Steuerung
QUICKGUIDE 1.1 Steuerung Manueles Spülen: Hauptschalter Halten Sie diesen Knopf eingedrückt um manuell spülen zu können. Anschlußstelle für die Steckdose für den Niveauregulierung Motor vom Filter Steckdose für die Steckdose für die Spülpumpe Teichpumpe... -
Seite 5: Schwerkraft-System
• Richten Sie den Untergrund horizontal aus (der Filter muss vollständig eben aufgestellt werden!). • Der Filter muss das Maß der Einbauhöhe (abb. 2.1) oberhalb des Wasserniveaus augestellt werden. (Abstand max. Wasserniveau bis Oberkante Filter). Type Filter Einbauhöhe [cm] ECO15 ECO22 PP22 PP35 PP50... - Seite 6 QUICKGUIDE Schwerkraft Schema Aufstellung Trommelfilter Abb. 2.1 1. Wasserniveau bei laufender Pumpe nach spülen (kurzer Stift 8 cm ins Wasser) 2. Spülvorgang startet 3. Teichpumpe schaltet sich aus 4. Einbauhöhe...
- Seite 7 QUICKGUIDE Schwerkraft Schema combifilter Abb. 2.3 1. Wasserniveau bei laufender Pumpe nach spülen (kurzer Stift 8 cm ins Wasser) 2. Spülvorgang startet 3. Teichpumpe schaltet sich aus 4. Einbauhöhe...
-
Seite 8: Einstellung Niveauregulierung
1. Wasserniveau bei laufender Pumpe nach spülen spülen (kurzer Stift 8 cm ins Wasser) 2. Spülvorgang startet 2. Spülvorgang startet 3. Teichpumpe schaltet sich aus Für weitere Informationen verweisen wir Sie auf die vollständige Gebrauchsanleitung. Diese finden Sie unter: www.dvs-filtertechniek.com... -
Seite 9: Gepumptes System
QUICKGUIDE Gepumpte Version 3 B. gepumptes System 3.1 Aufstellung Filtersystem • Bemessen Sie das max. Wasserniveau vom Teich. • Richten Sie den Untergrund horizontal aus (der Filter muss vollständig eben aufgestellt werden!). • Die Einbauhöhe ist 30 cm (Abstand max. Wasserniveau bis Oberkante Filter). Schema Aufstellung Trommelfilter Abb. - Seite 10 QUICKGUIDE Gepumpte Version 5. Schema Kombifilter Abb. 3.2 1. Wasserniveau bei laufender Pumpe nach spülen 2. Spülvorgang startet 3. Teichpumpe schaltet sich aus...
-
Seite 11: Einstellung Niveauregulierung
1. Wasserniveau bei laufender Pumpe nach spülen 1. Wasserniveau bei laufender Pumpe nach spülen 2. Spülvorgang startet 2. Spülvorgang startet 3. Teichpumpe schaltet sich aus Für weitere Informationen verweisen wir Sie auf die vollständige Gebrauchsanleitung. Diese finden Sie unter: www.dvs-filtertechniek.com... -
Seite 12: Anwendung Magnetventil
QUICKGUIDE 4 ANWENDUNG MAGNETVENTIL z.B. zur Teichnachfüllung Teich z.B. Abflussspülung...
