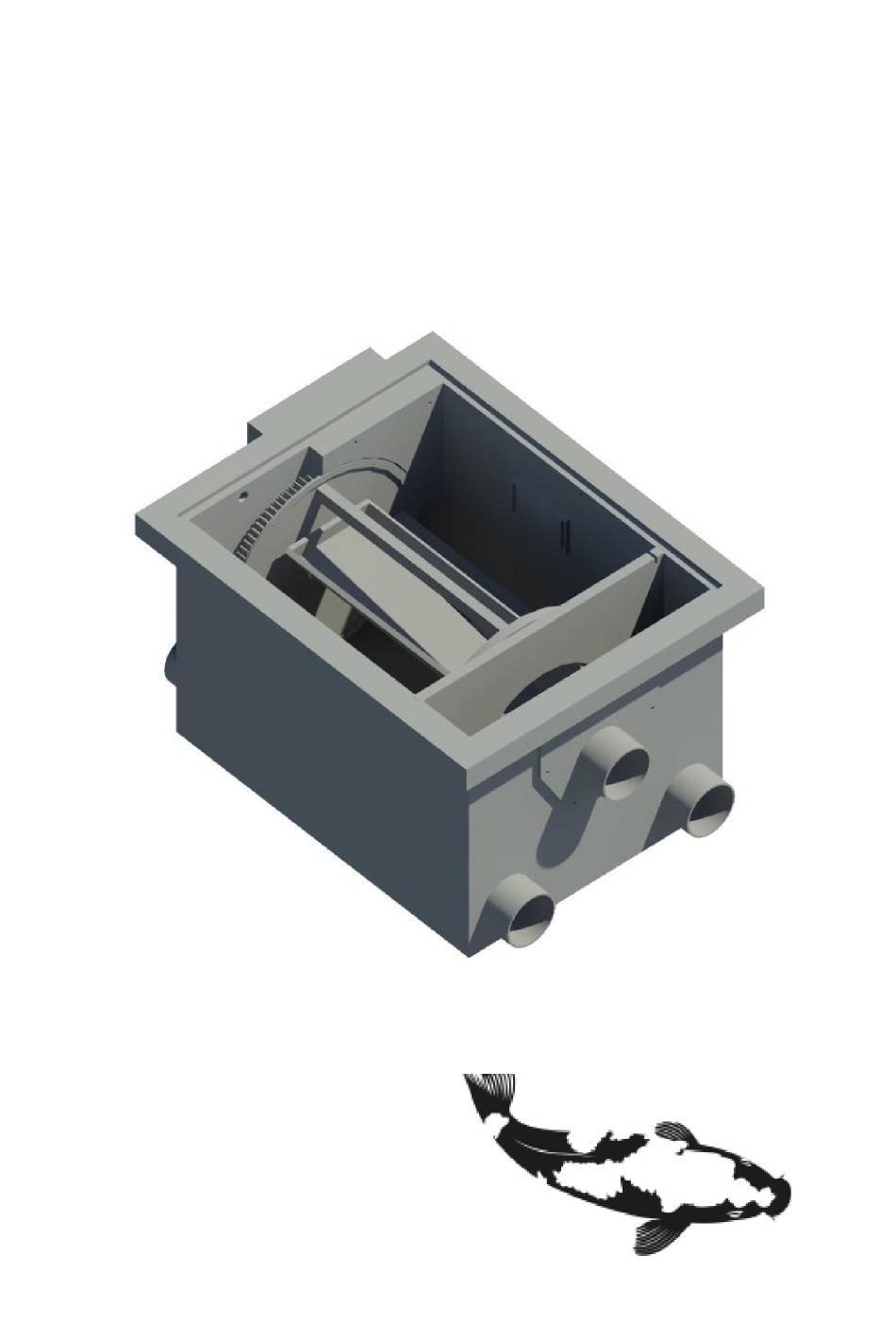

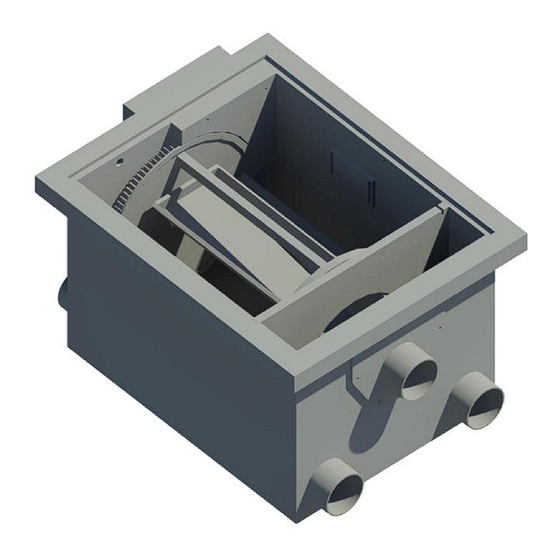

- Seite 1 Rotationssiebdruck Deutsch v1.2 PP22 / PP22eco / PP35 / PP50 / PP65 Seite 1 von 24...
- Seite 2 Seite 2 von 24...
- Seite 3 Seite 3 von 24...
- Seite 4 Schwimmer positionen PP22 eco Seite 4 von 24...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis INHALTSVERZEICHNIS ....................7 1.1 Hinweisen für den Kunden ..................7 1.2 Zielgruppen ......................7 1.3 Haftung und Schutz ....................8 1.4 Nachbestellung ....................... 8 1.5 Copyright ........................ 8 BESCHREIBUNG UND FUNKTION ................9 2.1 Identifizierung ......................9 2.2 Bestimmungsgemässer Gebrauch ................9 2.3 Unzulässige Nutzung .................... - Seite 6 9.2 Filtersystem reinigen ..................... 21 9.3 Filter Trommel zerlegen/zusammenbauen ............21 9.4 Sieve Element demontieren/montieren ..............21 9.5 Wartung ........................ 22 9.6 Wartungsaufgaben ....................22 10 LAGER-UND ÜBERWINTERUNG ................23 11 TECHNISCHE DATEN ....................24 Seite 6 von 24...
-
Seite 7: Inhaltsverzeichnis
1 Inhaltsverzeichnis 1.1 Hinweisen für den Kunden Das Handbuch enthält wichtige Warnhinweise, die Maschine ungefährlich und ökonomisch zu verwenden. Indem diese Gefahren vermieden werden können, können Reparaturkosten und Ausfallzeiten reduziert werden und die Zuverlässigkeit und Lebensdauer der Maschine erhöht werden Die Person die mit dem Gerät Arbeiten soll, muss vor Beginn die Gebraucherhandleitung, insbesondere das Kapitel Sicherheitshinweise, gelesen haben. -
Seite 8: Haftung Und Schutz
durchgeführt werden. Die Befugnisse sind klar abzugrenzen und zu erfassen. Das gesetzlich zulässige Mindestalter ist zu berücksichtigen! 1.3 Haftung und Schutz Alle Angaben und Anweisungen für den Betrieb und die Reparatur basieren auf unseren derzeitigen Kenntnissen und Erfahrung. Das Original dieser Anleitung wurde in der niederländischen Sprache produziert und von unserer Inhalte überprüft. -
Seite 9: Beschreibung Und Funktion
2 Beschreibung und Funktion 2.1 Identifizierung Dieses Handbuch gehört zu Rotationssiebdruck Typ PP22 / PP22eco / PP35 / PP50 / PP65. Die type-/identificationsplatte mit der CE-Kennzeichnung wird dem Hauptschrank befestigt und kann gesehen werden in der folgenden Abbildung www.devijverspecialist.com Aan de Fremme 53B... -
Seite 10: Unzulässige Nutzung
2.3 Unzulässige Nutzung Durch zufälligen oder unsachgemäßen Gebrauch der Maschine können Gefahren entstehen. Der Ein/Aus Schalter dient auch als Not. Die Randwerte, so wie genannt in die Dokumentation darf auf keinen Fall überschritten werden. 2.4 Verwendungszweck Das genannt Rotationssiebdruck, weiter 'Gerät', und alle seine Komponenten dürfen nur wie folgt verwendet werden: ... -
Seite 11: Sicherheit
3 Sicherheit Eine Voraussetzung für die sichere Handhabung und problemlosen Einsatz dieses Geräts, ist die Kenntnis der grundlegenden Sicherheitshinweise. Darüber hinaus müssen die örtlich geltenden Regeln und Vorschriften für die Verhütung von Unfällen und die allgemein anerkannten Sicherheitsregeln beachtet werden. Darüber hinaus ist zu berücksichtigen, den Sicherheitshinweisen der gekauften Teile, deren Anweisungen sind im Anhang entnommen. -
Seite 12: Grundlegende Sicherheit Hinweise
Grundlegende Sicherheit hinweise Das Gerät entspricht den grundlegenden Gesundheits-und Sicherheitsanforderungen der EG. Dennoch, können gefährliche Situationen entstehen Um die Sicherheit zu gewährleisten, müssen alle Personen, die in Kontakt mit dem Gerät kommen den Inhalt dieses Handbuchs durchzulesen. Nur auf diese Weise ist es möglich die Risiken auf ein Minimum zu reduzieren. -
Seite 13: Sicherheitshinweise Und Vorschriften
17. Erhitzte Teile dürfen nicht in Kontakt mit kommen mit gefährlichen oder brennbaren Chemikalien. 3.3 Sicherheitshinweise und Vorschriften In diesem Abschnitt werden alle vorhandenen Sicherheitseinrichtungen der Maschine beschrieben. Alle Sicherheitseinrichtungen müssen in einwandfreiem Zustand gehalten werden. Niemals in das rotierende Sieb greifen. 3.4 Notstop Der Hauptschalter dient auch als Not aus. -
Seite 14: Platzieren Und Anschließen
4 Platzieren und Anschließen 4.1 Aufbau planen Verwenden Sie geeignete Transport-und Greifvorrichtungen für den Transport und die Montage des Gerätes. Das Gerät hat ein Gewicht von über 25 kg Für mehr Infos. siehe technische Daten. Planen Sie den Aufbau der Maschine. Durch sorgfältige Planung und in Übereinstimmung mit den Umgebungsbedingungen, wird optimale Leistung erreicht. -
Seite 15: Gepumptes System
Filterschacht machen: Graben Sie ein Loch groß genug für das Gerät. Betrachten Sie die verschiedenen Anschlüsse. Richten Sie die Grundplatte horizontal (der Filter muss waagerecht sein). Sichern Sie die Seiten der Grube durch die Absenkung des Bodens (Mauerwerk Stützmauer, oder Gießen von Beton). -
Seite 16: Rotationssieb Anschliessen
4.4 Rotationssieb anschliessen Bitte beachten Sie! Gefährliche elektrische Spannung! Mögliche Folgen: Tod oder schwere Verletzungen. Sicherheitsmaßnahmen: bevor Sie im Wasser und bevor Sie auf dem Gerät arbeiten der Hauptstromversorgung abschalten und gegen unbeabsichtigtes Einschalten sichern. 4.5 Hinweis zu Rohrleitugen Verwenden Sie geeignete Rohre Ø110 mm (soweit nicht anders angegeben). ... -
Seite 17: Schmutz Abfluss Anschließen (Siehe Zeichnung
Gepumptes System Das Gerät kommt mit zwei Rücklaufanschlüsse DN 110. Schließen Sie die Rückkehr an auf die biologischen Filter (nicht im Lieferumfang enthalten). Einen Teich oder Bach ist als beste geeignet Wasser zurück laufen zu lassen. Auf diese weise wird das gefilterte Wasser mit Sauerstof bereichert bevor es im Teich zurück kommt. -
Seite 18: Gepumptes System
6. Ebene Registrierung auf der Wasserstand im Filtersystem einstellen. Siehe par. Ebene Registrierung einstellen. Idealer Wasserstand: 16,5 cm unter reservoirrand. Zulässige Toleranz: -2 cm (18,5 cm unter reservoirrand) 7. Legen Sie den Deckel auf dem Gerät. Wenn der Deckel geöffnet ist, steht die Trommel aus Sicherheitsgründen Still. -
Seite 19: Ebene Registrierung Einstellen (Siehe Auch Zeichnung
5.3 Ebene Registrierung einstellen (Siehe auch Zeichnung seite 3) Um eine gute Wirkung des Gerätes/Filter zu erreichen, muss die Ebene Registrierung richtig eingestellt werden. Die Ebene Registrierung besteht aus einer Spule-Indikator und einen Trockenlauf Schutz (nur für Schwerkraft-System). Siehe Zeichnung für die richtige Einstellung auf Seite 3 des Handbuchs. 5.4 Einschalten Zur Installation gehen Sie folgendermaßen vor: 1. -
Seite 20: Lagern
Lagern Wenn Sie das Gerät Lagern, sind die folgenden Punkte zu beachten: Maschine nur in trockene Räume Lagern Lagern Sie die Maschine auf solche Weise sodass eventuelle beschädingungen vermieden werden. Lagern Sie die Maschine Komplett mit alle zubehören, sodas bei wieder in betriebnahme keine Teile fehlen. -
Seite 21: Filtersystem Reinigen
Durch den Kontakt der elektrisch Teile mit Flüssigkeiten sollten vermieden werden, da dies zu "Kurzschluss" führen kann,. Das Gerät sollte mit Reinigungsmitteln, Dampfreiniger / Hochdruckreiniger unter keine Bedingung gereinigt werden. 9.2 Filtersystem reinigen Nur bei Auserordentliche Umweltverschmutzung des Filters soll für die Reinigung und Wartung das Gerät stillgelegt zu werden. -
Seite 22: Wartung
2. Edelstahl Schlauchschellen zerlegen. 3. Schrauben der runde Scheibe abschrauben und entfernen, Siebbauteile entfernen / ersetzten. BEACHTEN SIE: Demontieren Sie das Zanrad nicht Montieren 1. Runde scheibe montieren. 2. Edelstahl Schlauchschellen weider montieren. 3. Edelstahl Haltleisten montieren. 9.5 Wartung Ist Demontage von Sicherheitseinrichtungen bei Montage des Gerätes Notwendig, müssen sie unmittelbar nach Abschluss der Wartung und Reparatur remontiert und Überprüft werden. -
Seite 23: Lager-Und Überwinterung
Warnung Schilde und Kontrolieren auf Wenn Notwendig ersetzen, siehe Pictogramme einwandfreiem Kapitel"Sicherheit". Hier werden die Zustand wichtigsten Ikonen inszeniert. Elektrische ausrüstung Kontrolieren Lose Verbindungen beschädigde Kabel müssen sofort ersetzt werden Wasseranschlüsse Dichtheitskontrolle Beschädigungen sofort entfernen van den Rohren und Anschlüsse Sicherheitskomponenten Auf Funktion und Siehe Kapitel „Sicherheit“... -
Seite 24: Technische Daten
11 Technische Daten type abm. (lxbxh) Gewicht max. Durchsatz [mm] [kg] 740 x 680 x 510 850 x 680 x 510 790 x 880 x 710 900 x 880 x 710 Anschlüsse Schaltschrank : 220V 50Hz 72Watt Steuerspannung : 12 V d.c. Spülpumpe : max.
