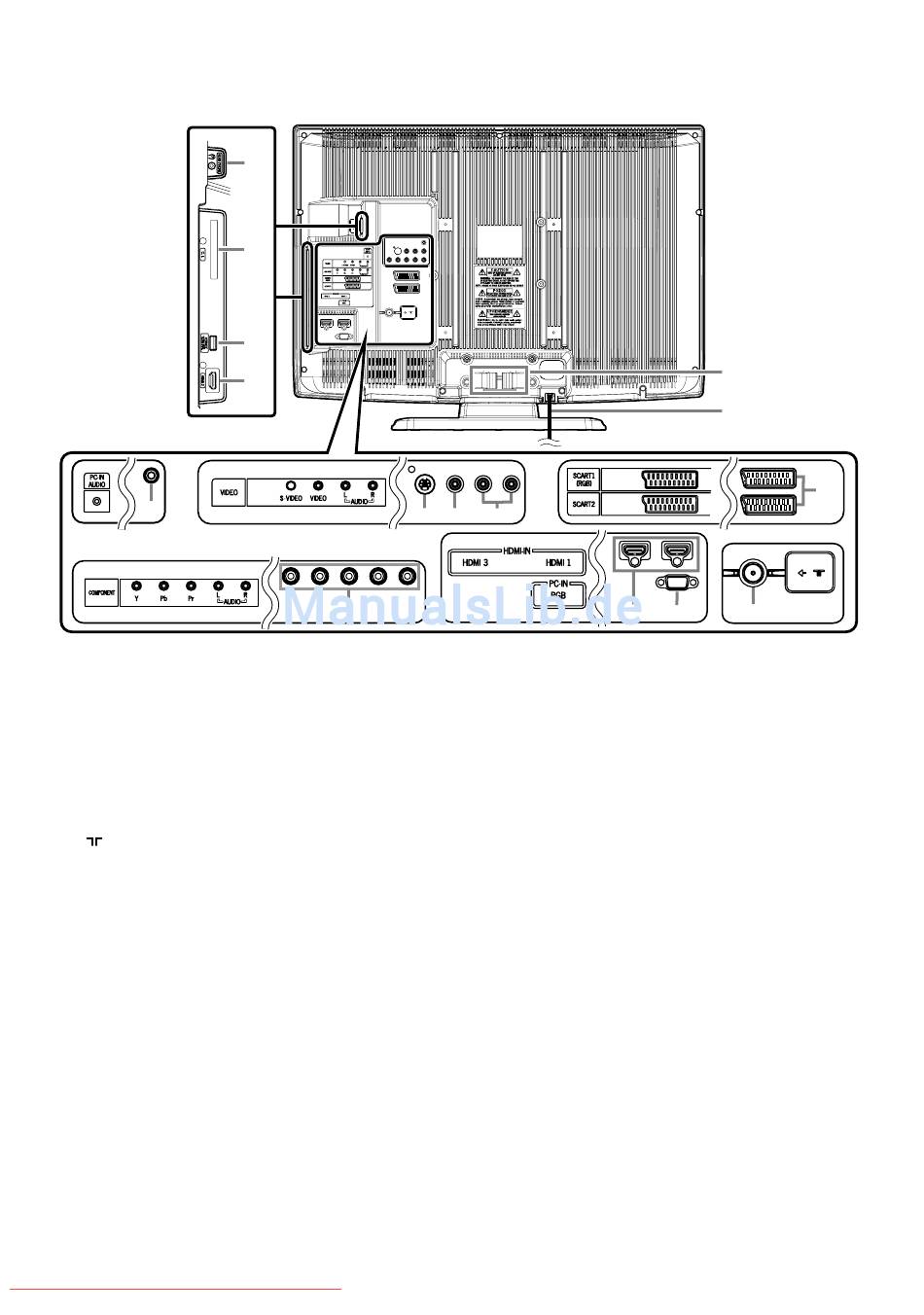

RÜCKANSICHT
34
26. PC-IN (RGB)-Eingangsbuchse
Verbinden Sie diesen Anschluss über ein VGA-Kabel (nicht
mitgeliefert) mit dem Monitorausgang eines PC.
27. HDMI (HDMI 1 / HDMI 2 / HDMI 3)-Eingangsbuchse
Verbinden Sie diesen Anschluss über ein HDMI-Kabel (nicht
mitgeliefert) mit dem HDMI-Ausgang eines externen Geräts.
28. COMPONENT (Y/Pb/Pr) / AUDIO (L/R)-Eingangsbuchse
Verbinden Sie diesen Anschluss über RCA Component Video- und
RCA Audiokabel (Cinch-Format, nicht mitgeliefert) mit den
Component Video- bzw. den Audioausgängen eines externen Geräts.
(Antenne)-Eingangsbuchse
29.
Verbinden Sie diesen Anschluss über ein Koaxialkabel (nicht
mitgeliefert) mit dem HF- oder Antennenausgang eines
Kabelsystems.
30. HEAD PHONE-Buchse
Hier können Sie einen Kopfhörer anschließen.
31. VIDEO-Eingangsbuchse
Verbinden Sie diesen Anschluss über ein RCA Videokabel
(Cinch-Format, nicht mitgeliefert) mit dem Videoausgang
eines externen Geräts.
32. AUDIO (L/R)-Eingangsbuchse
Verbinden Sie diesen Anschluss über ein RCA Audiokabel
(Cinch-Format, nicht mitgeliefert) mit den Audioausgängen
eines externen Geräts.
HINWEIS:
Die AUDIO (L)-Buchse wird als Monoeingang
verwendet. Der Ton ist aus beiden
Lautsprechern zu hören. Verwenden Sie diesen
Anschluss für monophone Audiogeräte.
33. S-VIDEO-Eingangsbuchse
Verbinden Sie diesen Anschluss über ein S-Video-Kabel (nicht
mitgeliefert) mit dem S-Video-Ausgang eines externen Geräts.
DE
Downloaded From TV-Manual.com Manuals
30
36
*
27
33
28
31
32
34. PC-IN AUDIO-Eingangsbuchse
Verbinden Sie diesen Anschluss über ein Miniklinkenkabel
(nicht mitgeliefert) mit dem Audioausgang eines PC.
35. SCART (SCART1 / SCART2)-Buchse
Verbinden Sie diesen Anschluss über ein SCART-Kabel
(nicht mitgeliefert) mit dem SCART-Anschluss eines
externen Geräts.
36. C.I.-Steckplatz (gemeinsame schnittstelle)
CI-Modul (gemeinsame schnittstelle): Setzen Sie hier ein
CI-Modul ein.
37. Kabelführung
Hier können Sie die Kabel gebündelt durchführen.
38. WS-Netzkabel
Schließen Sie dieses Kabel an eine WS-Netzsteckdose an,
um das Gerät mit Spannung zu versorgen.
HINWEIS:
USB-Anschluss (nur für Wartungszwecke)
*
• Verwenden Sie diesen Anschluss nur zur
Durchführung eines Softwareupdates.
• Der Benutzer darf hier keine anderen Geräte
(z. B. Digitalkamera, Tastatur, Maus usw.)
anschließen, da diese nicht funktionieren.
• In den meisten Fällen wird das Softwareupdate von
einer autorisierten Person durchgeführt. Unter
bestimmten Umständen kann es jedoch auch
vorkommen, dass der Benutzer selbst zur
Durchführung des Softwareupgrades aufgefordert
wird.
6
37
38
27
26
29
35
