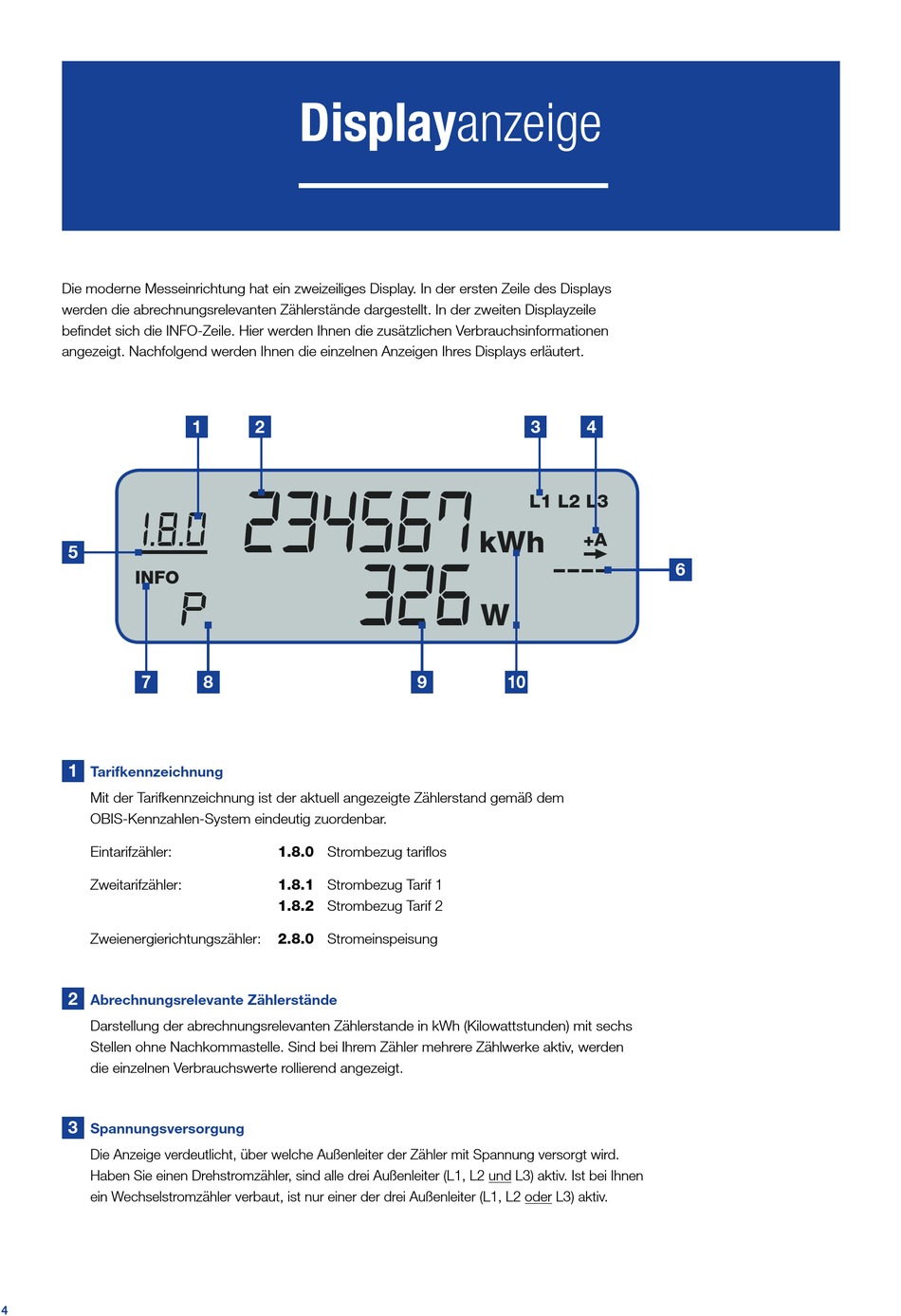

Die moderne Messeinrichtung hat ein zweizeiliges Display. In der ersten Zeile des Displays
werden die abrechnungsrelevanten Zählerstände dargestellt. In der zweiten Displayzeile
befindet sich die INFO­Zeile. Hier werden Ihnen die zusätzlichen Verbrauchsinformationen
angezeigt. Nachfolgend werden Ihnen die einzelnen Anzeigen Ihres Displays erläutert.
1.8.0
5
INFO
7
1

Tarifkennzeichnung

Mit der Tarifkennzeichnung ist der aktuell angezeigte Zählerstand gemäß dem
OBIS­Kennzahlen­System eindeutig zuordenbar.
Eintarifzähler:
Zweitarifzähler:
Zweienergierichtungszähler:
2
Abrechnungsrelevante Zählerstände
Darstellung der abrechnungsrelevanten Zählerstande in kWh (Kilowattstunden) mit sechs
Stellen ohne Nachkommastelle. Sind bei Ihrem Zähler mehrere Zählwerke aktiv, werden
die einzelnen Verbrauchswerte rollierend angezeigt.
3

Spannungsversorgung

Die Anzeige verdeutlicht, über welche Außenleiter der Zähler mit Spannung versorgt wird.
Haben Sie einen Drehstromzähler, sind alle drei Außenleiter (L1, L2 und L3) aktiv. Ist bei Ihnen
ein Wechselstromzähler verbaut, ist nur einer der drei Außenleiter (L1, L2 oder L3) aktiv.
4

Displayanzeige

1
2
234567
P
8
1.8.0 Strombezug tariflos
1.8.1 Strombezug Tarif 1
1.8.2 Strombezug Tarif 2

2.8.0 Stromeinspeisung

kWh
326
W
9
10
3
4
L1 L2 L3
+A
6
