Inhaltszusammenfassung für Iskra EDL 21 Typ MT175+

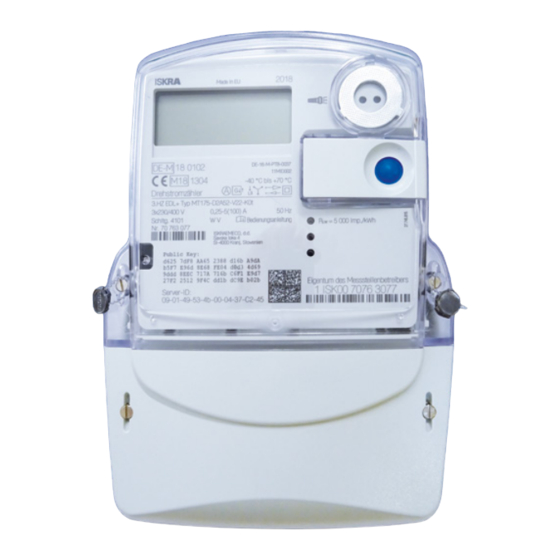

- Seite 1 Bedienungsanleitung moderne Messeinrichtung Hersteller: ISKRA Typ: Elektronischer Drehstromzähler - EDL 21 Typ MT175+...
- Seite 2 Die Energiewende wird digital: moderne Messeinrichtung Grüner, digitaler und smarter soll sie werden, die Energie Die moderne Messeinrichtung speichert Werte der versorgung in Deutschland. Nicht nur der Ausbau erneuer letzten zwei Jahre. Die historischen Werte lassen sich barer Energien soll künftig gefördert, sondern auch der je nach Auswahl in Form von Tagen, Wochen, Monaten gesamte Energieverbrauch nachhaltig gesenkt werden.
-
Seite 3: Inhaltsverzeichnis
Displayanzeige 1. Tarifkennzeichnung............4 2. Abrechnungsrelevante Zählerstände......4 3. Spannungsversorgung ..........4 4. Anzeige der Energierichtungen ........5 5. Unterstreichung............5 6. Simulation der Läuferscheibe ........5 7. INFOZeile ..............5 8. Zusätzliche Verbrauchsinformationen ......5 9. Messwerte ..............5 10. Einheiten ..............5 Bedienung und Anzeige 1. Eingabe der PIN ............7 2. -
Seite 4: Displayanzeige
Displayanzeige Die moderne Messeinrichtung hat ein zweizeiliges Display. In der ersten Zeile des Displays werden die abrechnungsrelevanten Zählerstände dargestellt. In der zweiten Displayzeile befindet sich die INFOZeile. Hier werden Ihnen die zusätzlichen Verbrauchsinformationen angezeigt. Nachfolgend werden Ihnen die einzelnen Anzeigen Ihres Displays erläutert. 234567 L1 L2 L3 1.8.0... -
Seite 5: Anzeige Der Energierichtungen
Anzeige der Energierichtungen Sie beziehen Strom aus dem Netz des Energieversorgers. −A Sie speisen Strom in das Netz ein. Unterstreichung Sollten Sie bei der REWAG einen Stromtarif mit Hoch und Niedertarif abgeschlossen haben, wird Ihre moderne Messeinrichtung als Zweitarifzähler verwendet. Die Unter streichung symbolisiert, welches Zählwerk momentan aktiv ist. -
Seite 6: Bedienung Und Anzeige
Bedienung und Anzeige Zur Bedienung verfügt Ihre moderne Messeinrichtung über einen optischen Sensor und eine mechanische Taste auf der Vorderseite. Diese ermöglichen Ihnen die Steuerung des Zählerdisplays über Lichtimpulse einer handelsüblichen Taschenlampe, einer LEDLampe (rot oder weiß) oder über Tastendruck auf die blaue mechanische Taste. Im Folgenden wird die Bedienung über die mechanische Taste beschrieben. -
Seite 7: Eingabe Der Pin
1. Eingabe der PIN Wie eingangs erläutert, sind die zusätzlichen Verbrauchsinformationen Ihrer modernen Messeinrichtung durch eine vierstellige PIN geschützt. Nachdem Sie die PIN für Ihren Zähler angefordert und erhalten haben, können Sie die INFOZeile aktivieren. Betätigen Sie die mechanische Taste zweimal. In der INFOZeile erscheint „PIn“... -
Seite 8: Anzeige Der Historischen Verbrauchswerte
2. Anzeige der historischen Verbrauchswerte Mit Ihrer modernen Messeinrichtung können Sie die historischen Verbrauchswerte und Einspeisungswerte der letzten 2 Jahre abrufen. Die Werte werden für einzelne Tage (1d), sowie kumuliert für jeweils 7 Tage (7d), 30 Tage (30d) und 365 Tage (365d) bereitgestellt. Zum Abruf der historischen Werte muss die INFOZeile aktiviert sein (PINEingabe). -
Seite 9: Anzeige Der Verbrauchswerte Ihres Selbst Gewählten Zeitraums
Wird die mechanische Taste bei Tag „730“ ein weiteres Mal betätigt, verlassen Sie das Untermenü und die Anzeige wechselt wieder in die Standardanzeige des historischen Verbrauchswerts der letzten 24 Stunden. Alternativ kann der Wechsel zur Standard anzeige jederzeit durch das Betätigen der mechanischen Taste von mindestens 5 Sekunden vollzogen werden. -
Seite 10: Zurücksetzen Der Historischen Verbrauchswerte
Die Anzeigen des Verbrauchs und der Einspeisung innerhalb Ihres selbst gewählten Zeitintervalls können Sie nun jederzeit aufrufen: Betätigen Sie die mechanische Taste mehrfach kurz, bis die INFOZeile auf „E“ umschaltet. Durch ein weiteres Betätigen der mechanischen Taste wechseln Sie von der Anzeige des Energieverbrauchs (1.8.0) zur Anzeige der Energielieferung (2.8.0). -
Seite 11: Ausblenden Der Zusätzlichen Verbrauchsinformationen
5. Ausblenden der zusätzlichen Verbrauchsinformationen Um die zusätzlichen Verbrauchsinformationen in der INFOZeile vor dem Zugriff unbefugter Personen zu schützen, können Sie die PINEingabe aktivieren. Wechseln Sie durch mehrfach kurzes Betätigen der mechanischen Taste in das Menü „0.2.2“. Halten Sie die mechanische Taste für mindestens 5 Sekunden gedrückt. ... - Seite 12 Regensburg Netz GmbH Greflingerstraße 22 93055 Regensburg regensburg-netz.de...
