Übersicht
3
Übersicht
Der Laserpointer
}
eignet sich für die mechanische Ausrichtung von Sicherheitslichtgittern der Serie PSEN
opII mit Finger- und Handschutzauflösung und einer Reichweite ≤ 20 Metern,
}
wird über zwei mitgelieferte Micro-Batterien (1,5 V, Typ AAA) mit Strom versorgt (siehe
Batteriewechsel [
Pilz empfiehlt den Einsatz des PSEN opII Laserpointer besonders bei Anwendungen mit ei-
nem oder mehreren Umlenkspiegeln.

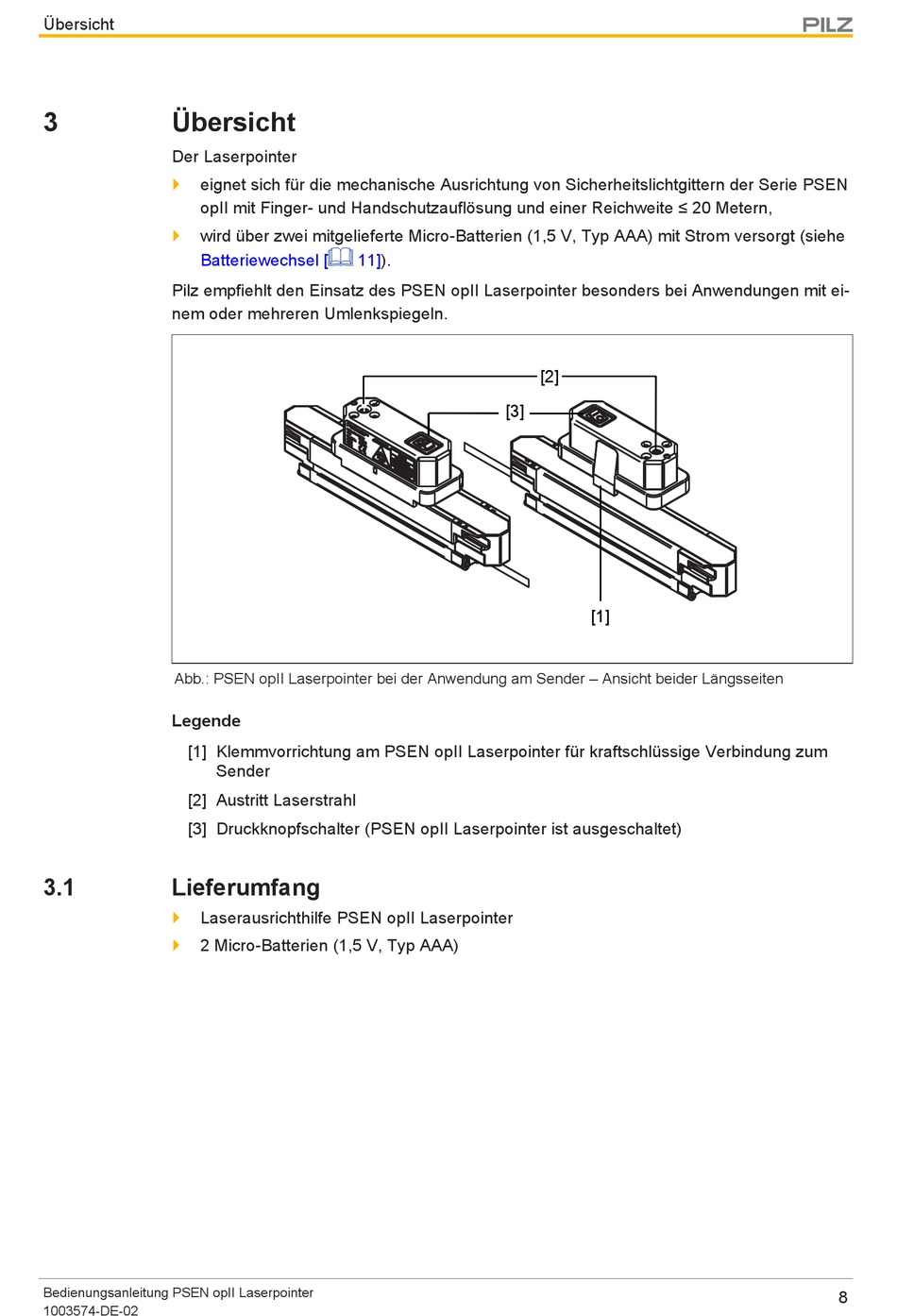

Abb.: PSEN opII Laserpointer bei der Anwendung am Sender – Ansicht beider Längsseiten
Legende
[1] Klemmvorrichtung am PSEN opII Laserpointer für kraftschlüssige Verbindung zum
[2] Austritt Laserstrahl
[3] Druckknopfschalter (PSEN opII Laserpointer ist ausgeschaltet)
3.1
Lieferumfang
}
Laserausrichthilfe PSEN opII Laserpointer
}
2 Micro-Batterien (1,5 V, Typ AAA)
Bedienungsanleitung PSEN opII Laserpointer
1003574-DE-02
11]).
Sender
[2]
[3]
[1]
8
