Verwendung

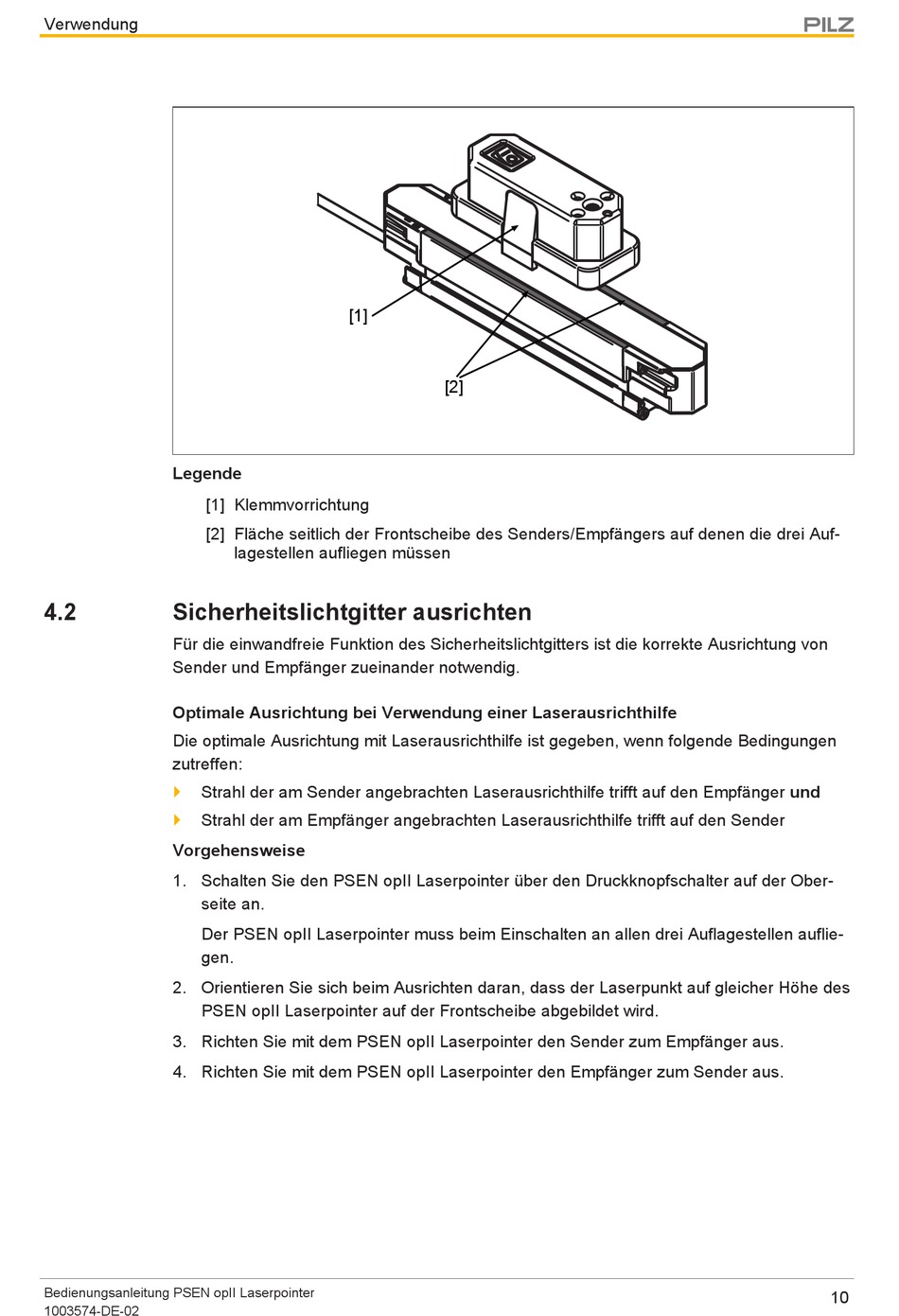

Legende
[1] Klemmvorrichtung
[2] Fläche seitlich der Frontscheibe des Senders/Empfängers auf denen die drei Auf-
4.2
Sicherheitslichtgitter ausrichten
Für die einwandfreie Funktion des Sicherheitslichtgitters ist die korrekte Ausrichtung von
Sender und Empfänger zueinander notwendig.
Optimale Ausrichtung bei Verwendung einer Laserausrichthilfe
Die optimale Ausrichtung mit Laserausrichthilfe ist gegeben, wenn folgende Bedingungen
zutreffen:
}
Strahl der am Sender angebrachten Laserausrichthilfe trifft auf den Empfänger und
}
Strahl der am Empfänger angebrachten Laserausrichthilfe trifft auf den Sender
Vorgehensweise
1. Schalten Sie den PSEN opII Laserpointer über den Druckknopfschalter auf der Ober-
seite an.
Der PSEN opII Laserpointer muss beim Einschalten an allen drei Auflagestellen auflie-
gen.
2. Orientieren Sie sich beim Ausrichten daran, dass der Laserpunkt auf gleicher Höhe des
PSEN opII Laserpointer auf der Frontscheibe abgebildet wird.
3. Richten Sie mit dem PSEN opII Laserpointer den Sender zum Empfänger aus.
4. Richten Sie mit dem PSEN opII Laserpointer den Empfänger zum Sender aus.
Bedienungsanleitung PSEN opII Laserpointer
1003574-DE-02
[1]
lagestellen aufliegen müssen
[2]
10
