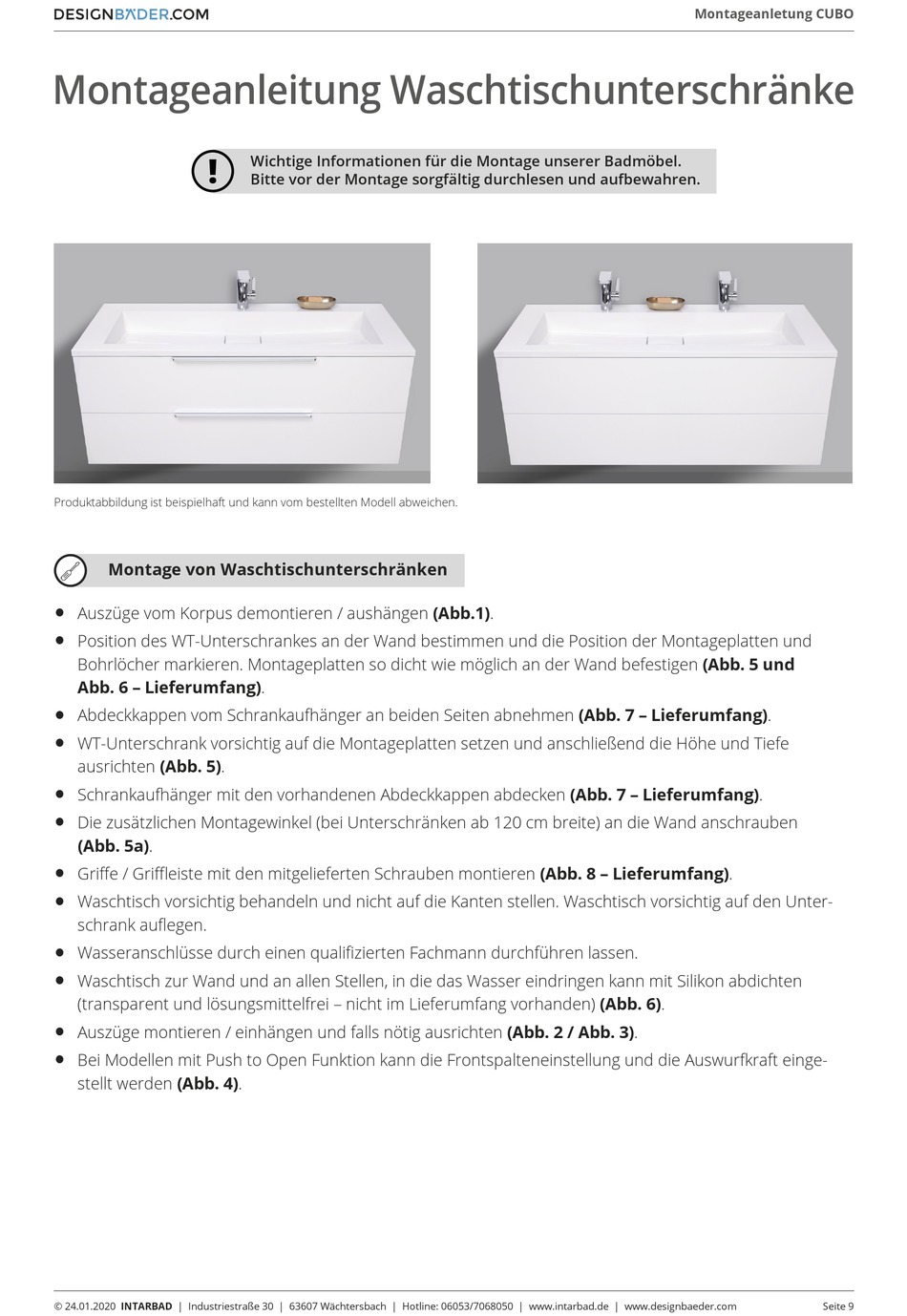

Montageanleitung Waschtischunterschränke
Montageanleitung Waschtischunterschränke
!
!
Produktabbildung ist beispielhaft und kann vom bestellten Modell abweichen.
Produktabbildung ist beispielhaft und kann vom bestellten Modell abweichen.
Montage von Waschtischunterschränken
Montage von Waschtischunterschränken
Auszüge vom Korpus demontieren / aushängen (Abb.1).
Auszüge vom Korpus demontieren / aushängen (Abb.1).
Position des WT-Unterschrankes an der Wand bestimmen und die Position der Montageplatten und
Position des WT-Unterschrankes an der Wand bestimmen und die Position der Montageplatten und
Bohrlöcher markieren. Montageplatten so dicht wie möglich an der Wand befestigen (Abb. 5 und
Bohrlöcher markieren. Montageplatten so dicht wie möglich an der Wand befestigen (Abb. 5 und
Abb. 6 – Lieferumfang).
Abb. 6 – Lieferumfang).
Abdeckkappen vom Schrankaufhänger an beiden Seiten abnehmen (Abb. 7 – Lieferumfang).
Abdeckkappen vom Schrankaufhänger an beiden Seiten abnehmen (Abb. 7 – Lieferumfang).
WT-Unterschrank vorsichtig auf die Montageplatten setzen und anschließend die Höhe und Tiefe
WT-Unterschrank vorsichtig auf die Montageplatten setzen und anschließend die Höhe und Tiefe
ausrichten (Abb. 5).
ausrichten (Abb. 5).
Schrankaufhänger mit den vorhandenen Abdeckkappen abdecken (Abb. 7 – Lieferumfang).
Schrankaufhänger mit den vorhandenen Abdeckkappen abdecken (Abb. 7 – Lieferumfang).
Die zusätzlichen Montagewinkel (bei Unterschränken ab 120 cm breite) an die Wand anschrauben
Die zusätzlichen Montagewinkel (bei Unterschränken ab 120 cm breite) an die Wand anschrauben
(Abb. 5a).
(Abb. 5a).
Griffe / Griffleiste mit den mitgelieferten Schrauben montieren (Abb. 8 – Lieferumfang).
Griffe / Griffleiste mit den mitgelieferten Schrauben montieren (Abb. 8 – Lieferumfang).
Waschtisch vorsichtig behandeln und nicht auf die Kanten stellen. Waschtisch vorsichtig auf den Unter-
Waschtisch vorsichtig behandeln und nicht auf die Kanten stellen. Waschtisch vorsichtig auf den Unter-
schrank auflegen.
schrank auflegen.
Wasseranschlüsse durch einen qualifizierten Fachmann durchführen lassen.
Wasseranschlüsse durch einen qualifizierten Fachmann durchführen lassen.
Waschtisch zur Wand und an allen Stellen, in die das Wasser eindringen kann mit Silikon abdichten
Waschtisch zur Wand und an allen Stellen, in die das Wasser eindringen kann mit Silikon abdichten
(transparent und lösungsmittelfrei – nicht im Lieferumfang vorhanden) (Abb. 6).
(transparent und lösungsmittelfrei – nicht im Lieferumfang vorhanden) (Abb. 6).
Auszüge montieren / einhängen und falls nötig ausrichten (Abb. 2 / Abb. 3).
Auszüge montieren / einhängen und falls nötig ausrichten (Abb. 2 / Abb. 3).
Bei Modellen mit Push to Open Funktion kann die Frontspalteneinstellung und die Auswurfkraft einge-
Bei Modellen mit Push to Open Funktion kann die Frontspalteneinstellung und die Auswurfkraft einge-
stellt werden (Abb. 4).
stellt werden (Abb. 4).
