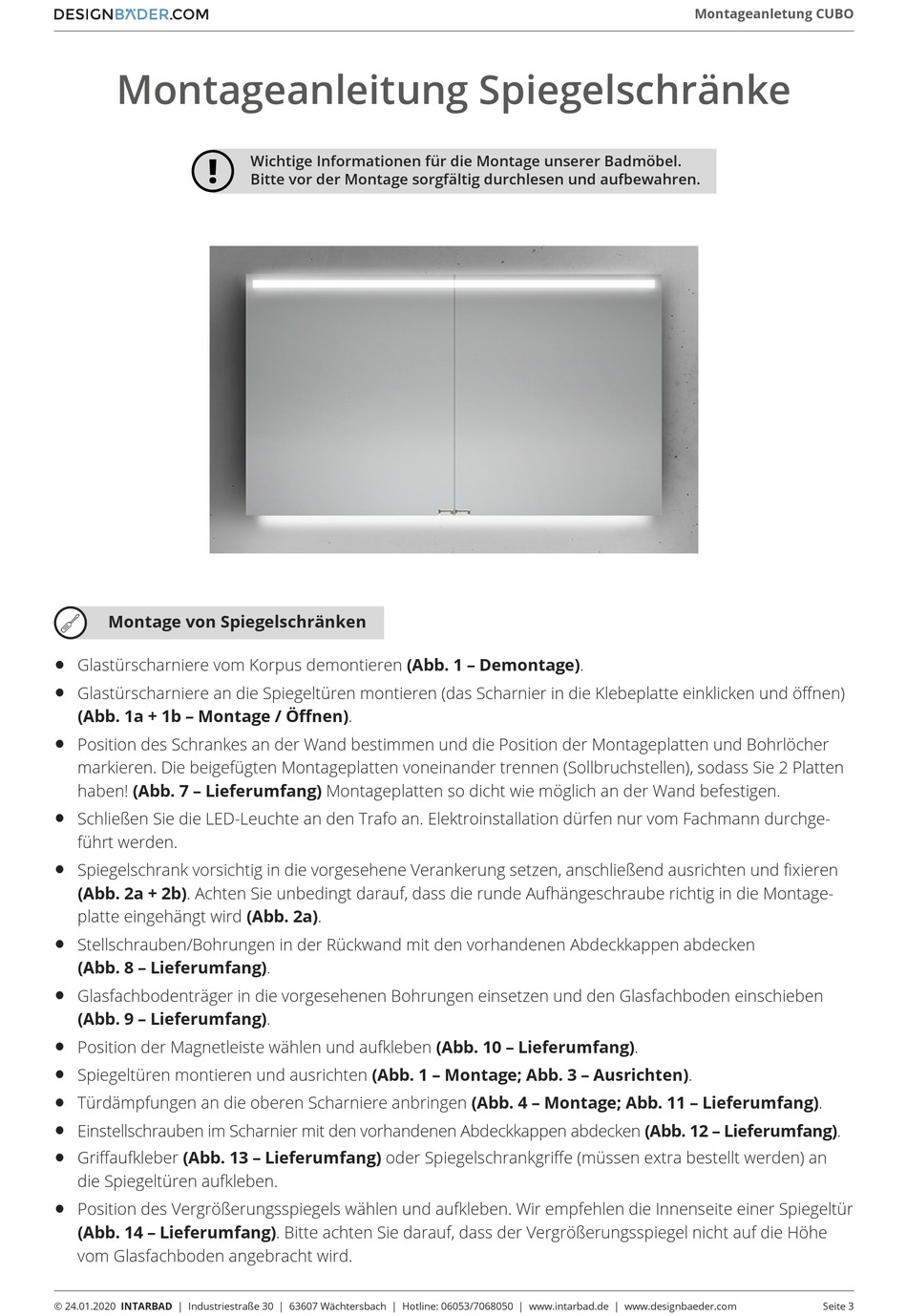

Montageanleitung Spiegelschränke
Montageanleitung Spiegelschränke
!
!
Montage von Spiegelschränken
Montage von Spiegelschränken
Glastürscharniere vom Korpus demontieren (Abb. 1 – Demontage).
Glastürscharniere vom Korpus demontieren (Abb. 1 – Demontage).
Glastürscharniere an die Spiegeltüren montieren (das Scharnier in die Klebeplatte einklicken und öffnen)
Glastürscharniere an die Spiegeltüren montieren (das Scharnier in die Klebeplatte einklicken und öffnen)
(Abb. 1a + 1b – Montage / Öffnen).
(Abb. 1a + 1b – Montage / Öffnen).
Position des Schrankes an der Wand bestimmen und die Position der Montageplatten und Bohrlöcher
Position des Schrankes an der Wand bestimmen und die Position der Montageplatten und Bohrlöcher
markieren. Die beigefügten Montageplatten voneinander trennen (Sollbruchstellen), sodass Sie 2 Platten
markieren. Die beigefügten Montageplatten voneinander trennen (Sollbruchstellen), sodass Sie 2 Platten
haben! (Abb. 7 – Lieferumfang) Montageplatten so dicht wie möglich an der Wand befestigen.
haben! (Abb. 7 – Lieferumfang) Montageplatten so dicht wie möglich an der Wand befestigen.
Schließen Sie die LED-Leuchte an den Trafo an. Elektroinstallation dürfen nur vom Fachmann durchge-
Schließen Sie die LED-Leuchte an den Trafo an. Elektroinstallation dürfen nur vom Fachmann durchge-
führt werden.
führt werden.
Spiegelschrank vorsichtig in die vorgesehene Verankerung setzen, anschließend ausrichten und fixieren
Spiegelschrank vorsichtig in die vorgesehene Verankerung setzen, anschließend ausrichten und fixieren
(Abb. 2a + 2b). Achten Sie unbedingt darauf, dass die runde Aufhängeschraube richtig in die Montage-
(Abb. 2a + 2b). Achten Sie unbedingt darauf, dass die runde Aufhängeschraube richtig in die Montage-
platte eingehängt wird (Abb. 2a).
platte eingehängt wird (Abb. 2a).
Stellschrauben/Bohrungen in der Rückwand mit den vorhandenen Abdeckkappen abdecken
Stellschrauben/Bohrungen in der Rückwand mit den vorhandenen Abdeckkappen abdecken
(Abb. 8 – Lieferumfang).
(Abb. 8 – Lieferumfang).
Glasfachbodenträger in die vorgesehenen Bohrungen einsetzen und den Glasfachboden einschieben
Glasfachbodenträger in die vorgesehenen Bohrungen einsetzen und den Glasfachboden einschieben
(Abb. 9 – Lieferumfang).
(Abb. 9 – Lieferumfang).
Position der Magnetleiste wählen und aufkleben (Abb. 10 – Lieferumfang).
Position der Magnetleiste wählen und aufkleben (Abb. 10 – Lieferumfang).
Spiegeltüren montieren und ausrichten (Abb. 1 – Montage; Abb. 3 – Ausrichten).
Spiegeltüren montieren und ausrichten (Abb. 1 – Montage; Abb. 3 – Ausrichten).
Türdämpfungen an die oberen Scharniere anbringen (Abb. 4 – Montage; Abb. 11 – Lieferumfang).
Türdämpfungen an die oberen Scharniere anbringen (Abb. 4 – Montage; Abb. 11 – Lieferumfang).
Einstellschrauben im Scharnier mit den vorhandenen Abdeckkappen abdecken (Abb. 12 – Lieferumfang).
Einstellschrauben im Scharnier mit den vorhandenen Abdeckkappen abdecken (Abb. 12 – Lieferumfang).
Griffe (Abb. 13 – Lieferumfang) hinter die Spiegeltüren ca. 17 mm seitlich vom Rand aufkleben.
Griffaufkleber (Abb. 13 – Lieferumfang) oder Spiegelschrankgriffe (müssen extra bestellt werden) an
Position des Vergrößerungsspiegels wählen und aufkleben. Wir empfehlen die Innenseite einer Spiegeltür
die Spiegeltüren aufkleben.
(Abb. 14 – Lieferumfang). Bitte achten Sie darauf, dass der Vergrößerungsspiegel nicht auf die Höhe
Position des Vergrößerungsspiegels wählen und aufkleben. Wir empfehlen die Innenseite einer Spiegeltür
vom Glasfachboden angebracht wird.
(Abb. 14 – Lieferumfang). Bitte achten Sie darauf, dass der Vergrößerungsspiegel nicht auf die Höhe
vom Glasfachboden angebracht wird.
© 14.01.2020 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com
© 24.01.2020 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com
Wichtige Informationen für die Montage unserer Badmöbel.
Wichtige Informationen für die Montage unserer Badmöbel.
Bitte vor der Montage sorgfältig durchlesen und aufbewahren.
Bitte vor der Montage sorgfältig durchlesen und aufbewahren.
Montageanletung CUBO
Montageanletung CUBO
Seite 3
Seite 3
