Inhaltszusammenfassung für Bartscher TKS90

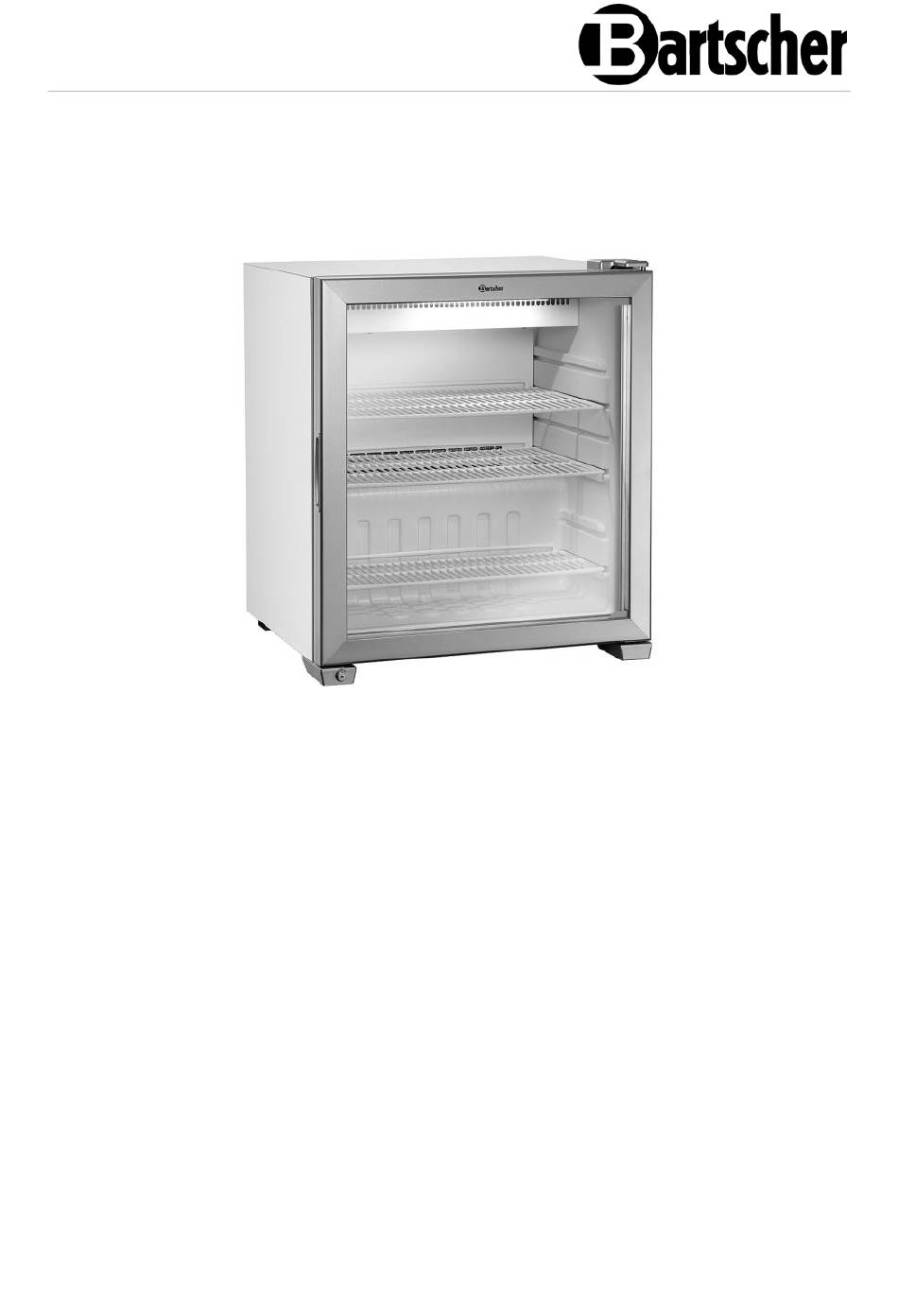

- Seite 1 TKS90 700342...
- Seite 2 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax.: +49 5258 971-120 Service-Hotline: +49 5258 971-197 D-33154 Salzkotten Germany www.bartscher.com Version: 1.0 Erstelldatum: 2019-08-21...
-
Seite 3: Inhaltsverzeichnis
Original-Bedienungsanleitung Sicherheit ...................... 2 Signalworterklärung ................. 2 Sicherheitshinweise ................. 3 Bestimmungsgemäße Verwendung ............6 Bestimmungswidrige Verwendung ............6 Allgemeines ....................7 Haftung und Gewährleistung ..............7 Urheberschutz ..................7 Konformitätserklärung ................7 Transport, Verpackung und Lagerung ............8 Transportinspektion ................. 8 Verpackung .................... -
Seite 4: Sicherheit
Sicherheit Diese Bedi enungsanlei tung besc hrei bt di e Installation, Bedi enung und Wartung des Geräts und gilt als wic htige Infor mationsquelle und N achschl agewer k. Di e Kenntnis aller enthaltenen Sic herheits hinweis e und H andlungs anweisungen schafft die Vorauss etz ung für das sichere und s ac hger echte Ar beiten mit dem Gerät. D arüber hi naus müs sen die für den Ei ns atz ber eic h des Geräts geltenden ör tlichen Unfall verhütungs vorsc hriften und allgemeinen Sicherheits besti mmungen eing ehalten wer den. Dies e Bedi enungs anleitung is t Bes tandteil des Produkts und muss i n unmi ttelbarer N ähe des Ger äts für das In¬s tall ations-, Bedi enungs-, Wartungs- und R einigungspers onal jederzeit z ugänglich auf¬bewahrt werden. Wenn das Ger ät an eine dritte Pers on weiterg egeben wird, muss die Bedi enungsanlei tung mit ausgehändigt wer den. -
Seite 5: Sicherheitshinweise
Sicherheit WARNUNG! Das Signalwort WARNUNG warnt vor Gefährdungen, die mittelschwere bis schwere Verletzungen oder Tod zur Folge haben können, wenn sie nicht vermieden werden. VORSICHT! Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder mäßige Verletzung zur Folge haben können, wenn sie nicht vermieden werden. - Seite 6 Sicherheit • Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten in Berührung. • Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht. • Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab. • Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel.
- Seite 7 Sicherheit und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Fehlgebrauch • Bestimmungswidrige oder verbotene Verwendung kann zu Beschädigungen an dem Gerät führen.
-
Seite 8: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung Jede über die folgende bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Geräts ist untersagt und gilt als nicht bestimmungsgemäß. Folgende Verwendungen sind bestimmungsgemäß: – Einfrieren und langfristiges Aufbewahren von geeigneten Lebensmitteln. Bestimmungswidrige Verwendung Eine bestimmungswidrige Verwendung kann zu Personenschäden sowie Sachschäden durch gefährliche elektrische Spannung, Feuer und hohe Temperaturen führen. -
Seite 9: Allgemeines
Allgemeines Allgemeines Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen, u. -
Seite 10: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transportinspektion Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und leiten Sie die Reklamation ein. -
Seite 11: Technische Daten
Technische Daten Technische Daten Technische Angaben Bezeichnung: Tiefkühlschrank TKS90 700342 Art.-Nr.: Material: Stahl, lackiert, Glas Material innen: Kunststoff Inhalt in L: Temperaturbereich von – bis in °C: -13 - -22 Umgebungstemperatur von – bis in °C: 16 - 32 Kühlmittel / Menge in g:... -
Seite 12: Baugruppenübersicht
Technische Daten • Tür mit Dreifachverglasung • Scheibenheizung, separat schaltbar • Steuerung: Knopf, elektronisch • Ein-/Ausschalter • Inklusive: 2 Schlüssel Baugruppenübersicht 1. Gehäuse 2. LED-Innenbeleuchtung 3. Lufteintrittsöffnungen innen 4. Luftaustrittsöffnungen innen 5. Zwischenablagen (3x) 6. Auflageschienen 7. Glastür 8. Digitaler Temperaturregler 9. -
Seite 13: Funktion Des Gerätes
Installation und Bedienung Funktion des Gerätes Das Gerät ist zum Einfrieren und Aufbewahren von geeigneten Lebensmitteln konzipiert. Ideal für eine perfekte Präsentation von Tiefkühlwaren wie Speiseeis in Kiosken, Kinos, Tankstellen, Bistros oder Bars. Installation und Bedienung Installation Auspacken / Aufstellen •... - Seite 14 Installation und Bedienung • Stellen Sie das Gerät so auf, dass genügend Luft frei zirkulieren kann. Halten Sie einen Mindestabstand von 10 cm zu Wänden und anderen Gegenständen ein. • Stellen Sie das Gerät nur in Räumen mit einer Umgebungstemperatur bis 30 °C auf.
-
Seite 15: Bedienung
Installation und Bedienung Bedienung • Reinigen Sie das Ger ät und Zubehörteile vor dem Gebrauch gründlic h nac h den Anweis ungen i m Absc hni tt 6 „R einigung“. Ac hten Sie darauf, das s keine F euchtigkeit i n die el ektrisc he Anl age bz w. den Sc haltkasten ei ndringt. Tr oc knen Si e das Gerät und Z ubehörteile gründlich ab! •... - Seite 16 Installation und Bedienung Digitaler Temperaturregler / Funktionen der Tasten 1. LCD-Kühlanzeige 2. LCD-Abtauanzeige 3. Taste Beleuchtung / Abtauen 4. Funktionstaste 5. Digitalanzeige 6. Einstelltaste für Absenkung der Temperatur 7. Einstelltaste für Erhöhung der Temperatur LCD Anzeigen LCD-Kühlanzeige Die Anzeige leuchtet während des Kühlbetriebes, bleibt erloschen solange die Kühlraumtemperatur konstant ist und blinkt während der Einschaltverzögerung.
- Seite 17 Installation und Bedienung Einstellung der gewünschten Temperatur (Sollwert) Die Temperatur lässt sich im Bereich zwischen -13 °C und -22 °C einstellen. Zur Regelung oder Änderung des Temperatur-Sollwertes: – drücken Sie kurz die Taste , der eingestellte Wert beginnt kurz darauf zu blinken;...
-
Seite 18: Reinigung
Reinigung 1. Drücken Sie die Taste und halten Sie diese für 6 Sekunden gedrückt. Der Abtauzyklus wird sofort eingeleitet und die Abtauanzeige leuchtet auf. Nach Ablauf des Abtauzyklus beginnt der nächste Abtauzyklus nach 3 Stunden. Abschalten des Gerätes • Wenn das Gerät nicht mehr benutzt wird, schalten Sie den Ein-/Ausschalter auf die Position „O“... -
Seite 19: Mögliche Funktionsstörungen
Mögliche Funktionsstörungen 7. Wischen Sie mit einem in klarem Wasser angefeuchteten Tuch die gereinigten Flächen ab. 8. Wischen Sie das Gehäuse des Gerätes und die Glastür und die Türdichtung mit einem weichen, feuchten Tuch ab. 9. Trocknen Sie anschließend alle gereinigten Flächen gründlich ab. 10. -
Seite 20: Entsorgung
Entsorgung Folgende Wahrnehmungen sind keine Störungen: – Das Geräusch von fließendem Wasser ist bei dem normalen Gebrauch zu hören. Dies ist das im System fließende Kühlmittel. Entsorgung Elektrogeräte Elektrogeräte sind mit diesem Symbol gekennzeichnet. Elektrogeräte müssen fachgerecht und umweltgerecht verwertet und entsorgt werden. Elektrogeräte dürfen nicht in den Hausmüll.
